R4D280-CI03-01
3. TECHNISCHE DATEN

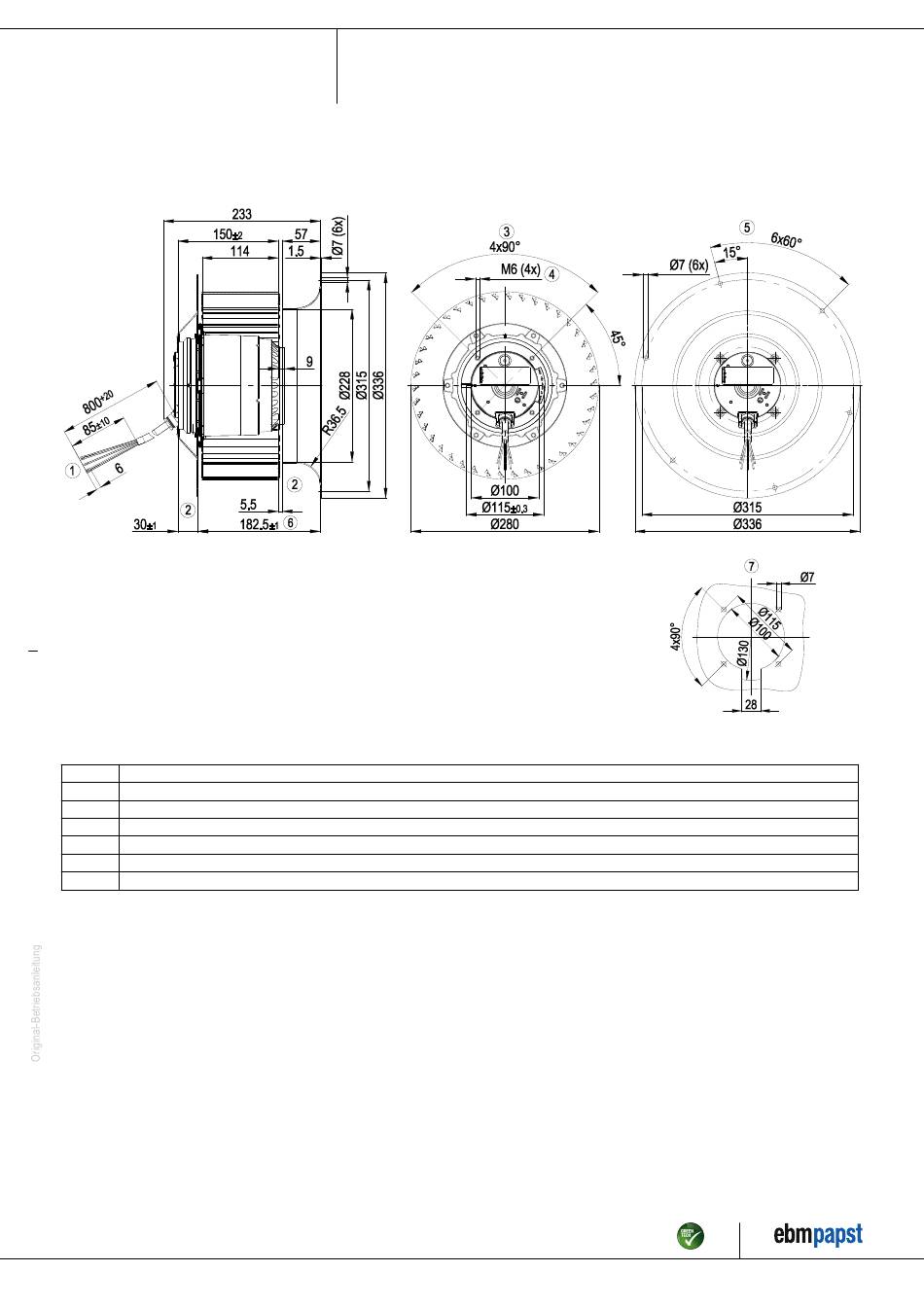

3.1 Produktzeichnung
Alle Maße haben die Einheit mm.
1
Anschlussleitung Silikon, 9 x Aderendkrallen angeschlagen
2
Zubehörteil: Einströmdüse 28010-2-4013 und Flansch 10280-2-4017 nicht im Lieferumfang enthalten
3
Ansicht ohne Flansch
4
Einschraubtiefe max. 12 mm
5
Ansicht mit Flansch
6
Gehäusebreite
7
Bohrbild für Befestigung ohne Flansch
Artikel-Nr. 10716-5-9970 · GER · Änderung 212256 · Freigabe 2020-02-26 · Seite 4 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
