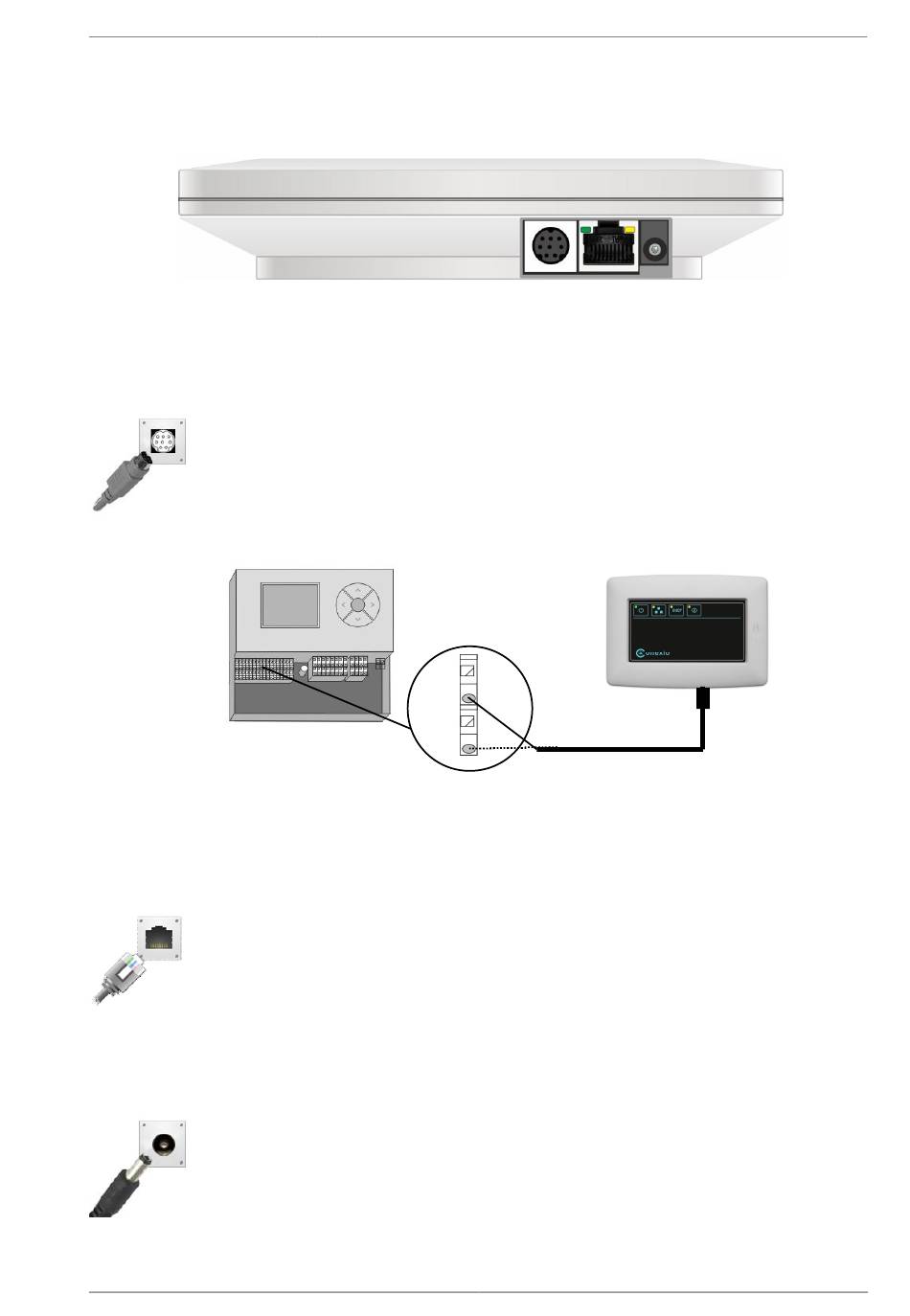

4 Geräteanschluss
1. Kommunikationsschnittstelle
Das Webmodul wird über den Anschluss „Kommunikationsschnittstelle"
mit dem Regler verbunden.
Auf die richtige Polung der Klemmen „A" und „B" achten.
Verwenden Sie bitte nur das mitgelieferte Kabel.
2. LAN
Das Webmodul wird über den Anschluss „Ethernet" mit dem lokalen
Netzwerk über einen Switch oder Router verbunden.
3. Stromversorgung
Schließen Sie zuletzt das mitgelieferte Netzteil an die dafür vorgesehene
Buchse mit der Beschriftung „Power" an.
Das Gerät ist sofort betriebsbereit und fertig für die
Netzwerkkonfiguration.
Die POWER-LED leuchtet nun dauerhaft grün.
Regler
|
|
1
2
A
B
Geräteanschluss
|
3
5
