Inhaltszusammenfassung für Asus VL279 Serie

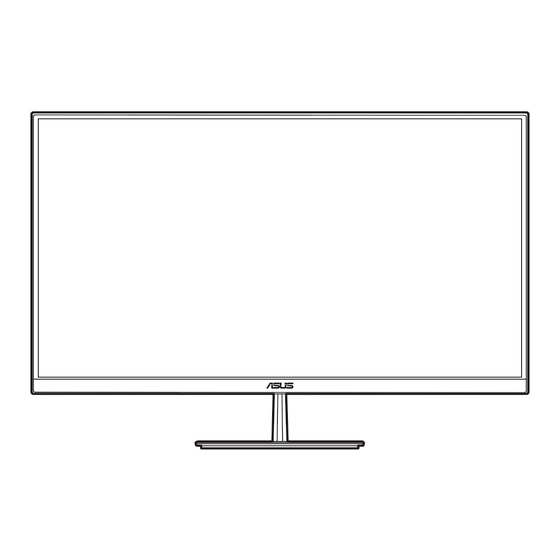

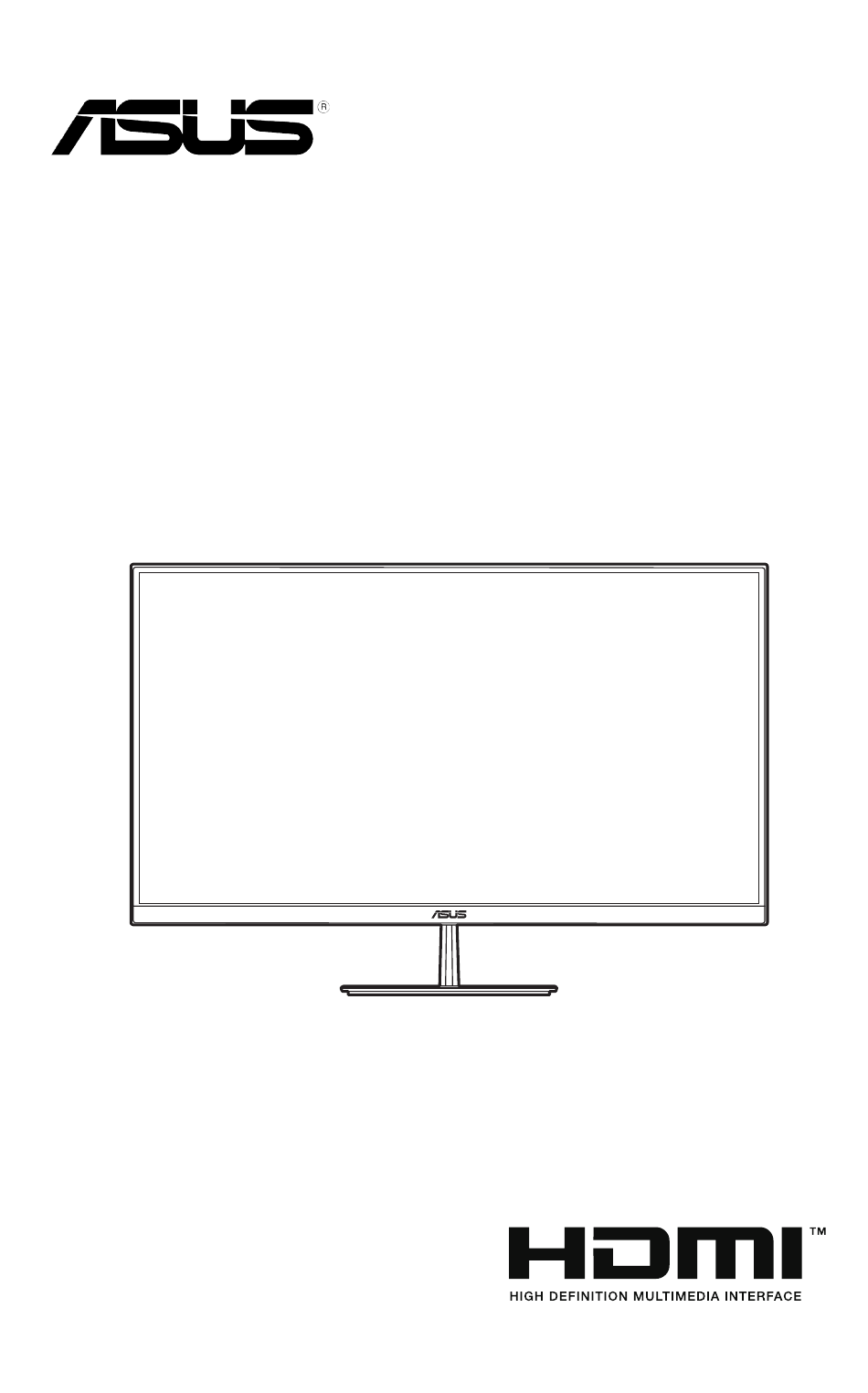

- Seite 1 LCD-Monitor der Serie VL279 Bedienungsanleitung...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis..................iii Hinweise....................... iv Hinweise.zu.Ihrer.Sicherheit............... vi Pflegen.&.Reinigen..................vii Rücknahmeservices.................. viii Kapitel.1:..Übersicht.über.das.Produkt 1.1. Willkommen!.................. 1-1 1.2. Packungsinhalt................1-1 1.3. Einführung.zum.Monitor............... 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............1-3 Kapitel.2:..Einrichtung 2.1. -
Seite 4: Hinweise
Hinweise Erklärung.der.Federal.Communications.Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: •. Dieses Gerät darf keine Funkstörungen verursachen, und •. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... - Seite 5 Congratulations! This product is TCO Certified for Sustainable IT TCO Certified is an international third party sustainability certification for IT products. TCO Certified ensures that the manufacture, use and recycling of IT products reflect environmental, social and economic responsibility. Every TCO Certified product model is verified by an accredited independent test laboratory.
-
Seite 6: Hinweise.zu.ihrer.sicherheit
Hinweise zu Ihrer Sicherheit •. Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. •. Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. •. Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 7: Pflegen.&.Reinigen
•. Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-40KD BB Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. -
Seite 8: Rücknahmeservices
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www. asus.com. Optionale.Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, welche die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung.zum.monitor
Einführung zum Monitor 1.3.1. Frontansicht Main Menu Exit Power Off Main Menu Exit Input Select Power Off Input Select Blue Light Filter Blue Light Filter Ein-/Aus-Taste/5-Wege-Taste (an der Rückseite des Monitors) • Mit dieser Taste schalten Sie den Monitor ein. Betriebsanzeige •... -
Seite 13: Ansicht Von Hinten
Computer) DVI-D-Digitalsignal-Verbindung bestimmt. VGA-Anschluss. Dieser 15-polige Anschluss ist für eine PC VGA-Verbindung bestimmt. Audioeingang. An diesen Anschluss wird die PC-Audioquelle mit dem im Lieferumfang enthaltenen Audiokabel angeschlossen. Schlitz.für.Kensington-Schloss. Das Typenschild befindet sich an der Unterseite des LCD-Monitors. ASUS LCD-Monitor der Serie VL279... - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen.des.monitorarms/-.Fußes
Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Anpassungswinkel ist +21,5˚ bis -8,5˚. -8.5° ~ +21.5° ASUS LCD-Monitor der Serie VL279... -
Seite 16: Abnehmen.des.halters.(Für.wandmontage)
Abnehmen des Halters (für Wandmontage) Der Halter/Fuß des Monitors kann zur Wandmontage abgenommen werden. So entfernen Sie den Halter/Fuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie die hintere Abdeckung vom Monitor. (Abbildung 1) Verwenden Sie einen Schraubendreher zum Entfernen der Schrauben am Scharnier (Abbildung 2) und entfernen Sie anschließend den Ständer. -
Seite 17: Anschließen.der.kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor EIN geschaltet ist. ASUS LCD-Monitor der Serie VL279... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü.(Osd-Menü)
Du n k e l k a m m e r - M o d u s M O V E /E N T E R B A C K /E X I T •. Landschaftsmodus:.Beste Wahl zur Anzeige von Landschaftsfotos mit der SplendidPlus Video Enhancement. ASUS LCD-Monitor der Serie VL279... - Seite 20 Kontrast, Sättigung, Farbtemp., Hautton, Schärfe, ASCR. Blaulichtfilter Mit dieser Funktion können Sie die Stufe des Blaulichtfilters anpassen. ASUS VL279 Blaulichtfilter Standardmodus HDMI 1920 x 1080 @ 60Hz S t u f e 0 S t u f e 1...
- Seite 21 Kontrast: Der Einstellbereich reicht hier von 0 bis 100. •. Sättigung: Der Einstellbereich reicht hier von 0 bis 100. •. Farbtemp.: Enthält die 4 Modi Kühl, Normal, Warm und Anwendermodus. •. Hautton: Es stehen Ihnen drei Farbmodi zur Auswahl: Rötlich, Natürlich und Gelblich. ASUS LCD-Monitor der Serie VL279...
- Seite 22 •. VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. •. ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. •. Position.(Nur.für.VGA-Eingang.verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 23: Systemeinstellungen
M e h r M O V E /E N T E R B A C K /E X I T •. Splendid.Demo.Mode: Unterteilt der Bildschirm zum Vergleich der Splendid-Modi in zwei Teile. (Nur Landschaftsmodus) ASUS LCD-Monitor der Serie VL279... - Seite 24 •. GamePlus: GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Bei der Fadenkreuz-Überlagerung mit verschiedenen Fadenkreuzoptionen können Sie dasjenige auswählen, das am besten zu Ihrem Spiel passt. Es gibt auch einen Bildschirmtimer, den Sie an der linken Seite des Monitors platzieren können, so dass Sie die gespielte Zeit ablesen können.
- Seite 25 Amsler-Gitter: Blicken Sie auf den Punkt in der Mitte und überprüfen Sie, ob alle Linien gerade sind. Fotogröße: Bietet Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. ASUS LCD-Monitor der Serie VL279...
- Seite 26 •. ECO.Mode: Reduziert den Stromverbrauch. •. OSD-Einstellungen: • Sie können die OSD-Abschaltzeit auf 10 bis 120 einstellen. • Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. • Sie können den OSD-Hintergrund auf opak bis transparent einstellen. •. Sprache: Sie können aus 21 Sprachen auswählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch,...
-
Seite 27: Technische.daten
614,0 mm x 437,7 mm x 46,0 mm ohne.Ständer Abmessungen.(B.x.H.x.T).mit. 614,0 mm x 437,7 mm x 208,4 mm (Gerät), Ständer 684 mm x 508 mm x 167 mm (Verpackung) Gewicht.(ungefähr) 5,3 kg (Netto); 7,0 kg (Brutto) ASUS LCD-Monitor der Serie VL279... - Seite 28 Mehrsprachige.Menünzeige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör. Netzkabel, Netzteil, DisplayPort-Kabel (optional), HDMI-Kabel (optional), DVI-Kabel (optional), VGA- Kabel, Audiokabel (optional), Schnellstartanleitung, Garantiekarte Konformität.und.Normen Energy Star, TCO 7.0, EAC, CB, CE, CU, CCC,...
-
Seite 29: Äußere.abmessungen
Äußere Abmessungen 336,15(13.23) 3,5(0.14) 8,95(0.35) 8,04(0.32) 71,83(2.83) 20,66(0.81) 365,89(14.4) 437,72(17.23) 58,41(2.3) 65,2(2.57) 100(3.94) ASUS LCD-Monitor der Serie VL279 3-11... -
Seite 30: Fehlerbehebung.(Häufig.gestellte.fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche.Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste, um zu überprüfen, ob der Monitor eingeschaltet ist. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, •... -
Seite 31: Unterstützte.anzeigemodi
1280x800 60,00(N) 49,7(P) 1280x960 60,00(N) 60,00(P) 1280x1024 60,02(P) 63,98(P) 1280x1024 75,02(P) 79,98(P) 1360x768 59,79(P) 47,712(P) 1366x768 59,79(P) 47,712(P) 1440x900 59,89(P) 55,94(N) 1600x1200 60,00(P) 75,00(P) 1680x1050 60,00(P) 65,29(N) 1920x1080 60,00(P) 67,5(P) 1920x1080* 75,00(N) 83,9(P) *Wird.nur.unterstützt,.wenn.der.HDMI/DisplayPort.Port.genutzt.wird. ASUS LCD-Monitor der Serie VL279 3-13... - Seite 32 Wenn.der.Monitor.im.Videomodus.betrieben.wird.(d.h..keine.Daten.anzeigt),.werden.die.folgenden. hochauflösenden.Modi.zusätzlich.zum.normalauflösenden.Video.unterstützt. Voreinstel- Timing. Pixelformat Horizontale. Vertikale. Pixelfrequenz. OSD. lung Name Frequenz. Frequenz. (MHz) Anzeige (kHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p 720 x 576 31,25 576p-50Hz 720p50 1280 x 720 37,5 74,25 720p-50Hz 1080p60...
- Seite 33 ASUS LCD-Monitor der Serie VL279 3-15...
- Seite 34 3-16 Kapitel 3: Bildschirmmenü (OSD-Menü)
