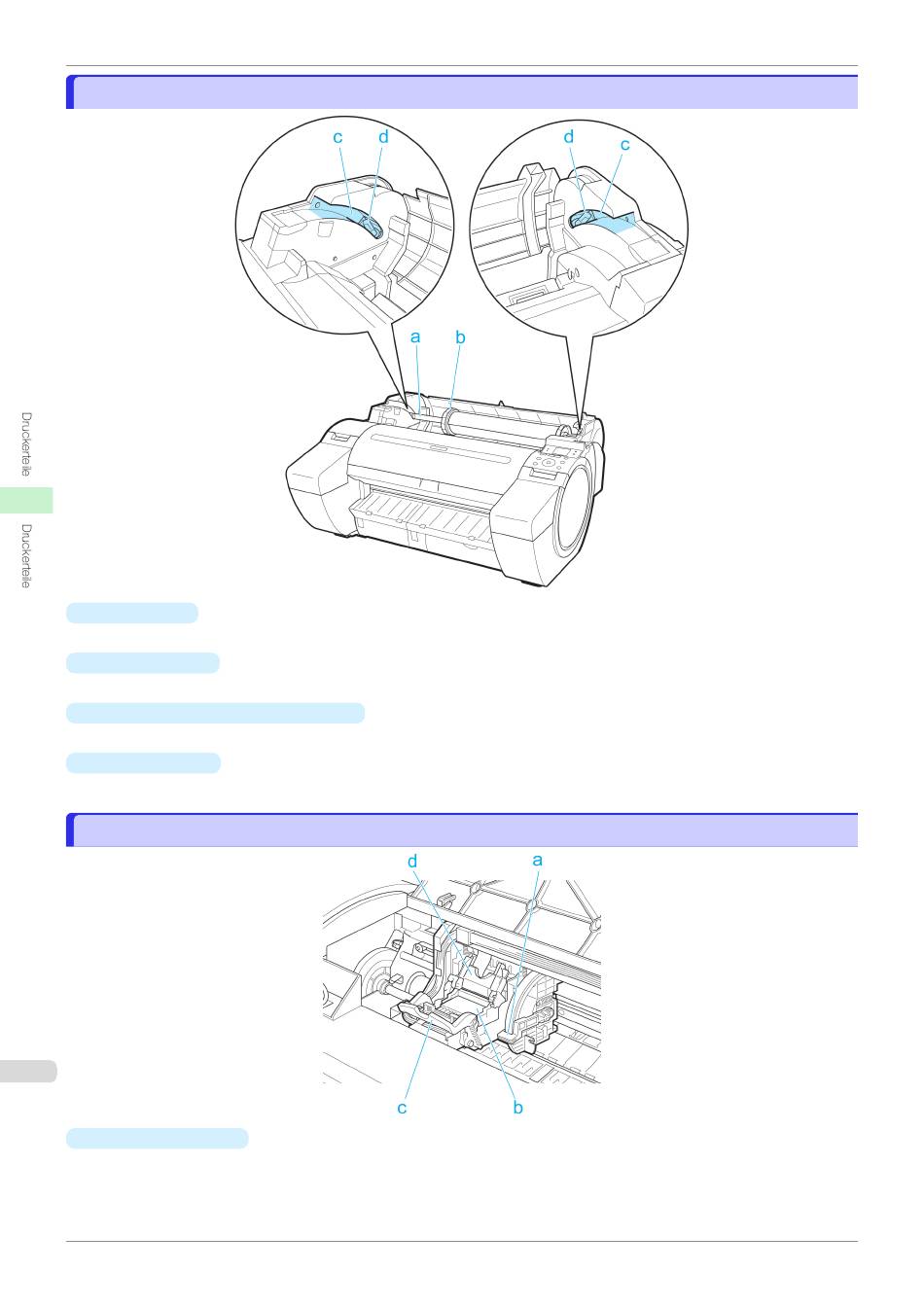

Rollenabdeckung (innen)

Rollenabdeckung (innen)

Rollenabdeckung (innen)
Rollenhalter
a
Legen Sie Rollenpapier in diesen Halter ein.
Halteranschlag
b
Fixieren Sie Rollenpapier mit diesem Teil im Rollenhalter.
Führungen zum Einlegen von Rollen
c
Schieben Sie den Rollenhalter entlang dieser Führungsnut.
d Rollenhalternut
Legen Sie den Rollenhalter in diese Führungsnut.

Schlitten

Schlitten

448
a Winkeleinstellhebel
Diesen Hebel zur Feineinstellung des Druckers und zur Berichtigung der fehlerhaften Ausrichtung von ge-
druckten Linien verwenden.
