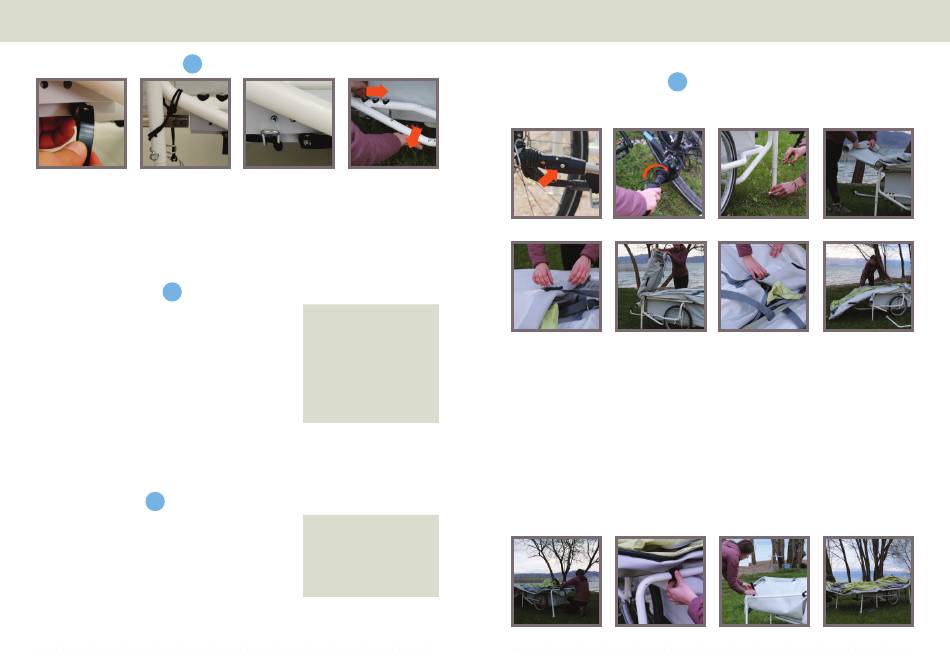

Abb. 27
Abb. 28
Die Deichsel verbindet den B-Turtle Anhänger mit deinem Fahrrad. Sie
befindet sich rechts an der Vorderseite des Anhängers. Zur Montage der
Deichsel löse die Sicherungsklemme und öffne den Schnellspanner
Nun schiebe die Deichsel in die vorgesehene Halterung
Fixierung öffne die Transportwanne, befestige die Sicherungsklemme von
innen nach außen und schließe den Schnellpanner
5
Weber Kupplung Montage
Die Weber E-Kupplung wird an die Achse am lin-
ken hinteren Ausfallende am Fahrrad fixiert. Wird
der Anhänger mit dem gleichen Fahrrad verwen-
det, muss die Montage nur einmal durchgeführt
werden. Beachte dabei, dass dein Schnellspan-
ner ausreichend Gewindelänge hat. Die Weber
Kupplung kann ansonsten nicht ordnungsgemäß
am Fahrrad montiert werden.
Die Verbindung zwischen Fahrrad (Weberkupplung) und B-Turtle Anhänger
(Deichsel) erfolgt durch ein einfaches Drück-Dreh-System. Eine genaue
Anleitung zur Montage ist der Weber Kupplung beigelegt. Bitte beachte
die Hinweise des Herstellers.
6
Transportwannen Mechanismus
Die Transportwanne ist über einen Sicherungs-
mechanismus fixiert. Zum Lösen des Siche-
rungsmechanismus muss die Schraube an der
Vorderseite des Anhängers herausgezogen wer-
den und gleichzeitig auf die Wanne Druck nach
hinten ausgeübt werden
(Abb. 30)
nismus einmal gelöst, kann die Transportwanne vom Vorzelt aus bequem
bedient werden.
AUF DIE PLÄTZE - TURTLE - LOS!
MANUAL
Deichsel-Montage
Abb. 29
Abb. 30
(Abb. 28).
.
(Abb. 29)
HINWEIS
Für eine korrekte
Montage der Weber
Kupplung muss dein
Schnellspanner am
Fahhrad ausreichend
lang sein!
HINWEIS
Beim Fahren muss
der Sicherungsme-
chanismus unbedingt
geschlossen sein!
. Ist der Mecha-
Um vom Turtle-Modus während der Fahrt, in den Camping-Modus zu
wechseln, folge der Anleitung Schritt für Schritt:
.
(Abb. 27)
Abb. 31
Zur
Abb. 35
Trenne Fahrrad und Anhänger durch Öffnen der Weber Kupplung. Diese
wird durch Druck auf den silbernen Knopf und Drehung des Griffs geöffnet
(Abb. 31/Abb. 32)
Anhängers aus und fixiere diese mit Hilfe der Sicherungsklemmen
Öffne den Reißverschluss des Packsacks und rolle diesen von hinten nach
vorne auf. An der Vorderseite des Anhängers kann dieser mit Hilfe von klei-
nen Gurtschnallen befestigt werden
Öffne die längsverlaufende Gurtschnalle und klappe die Liegeplattform auf
(Abb. 35/Abb. 36).
die beiden querverlaufenden Gurtschnallen und klappe die Liegeplattform
nach links uns rechts auf
Abb. 39
