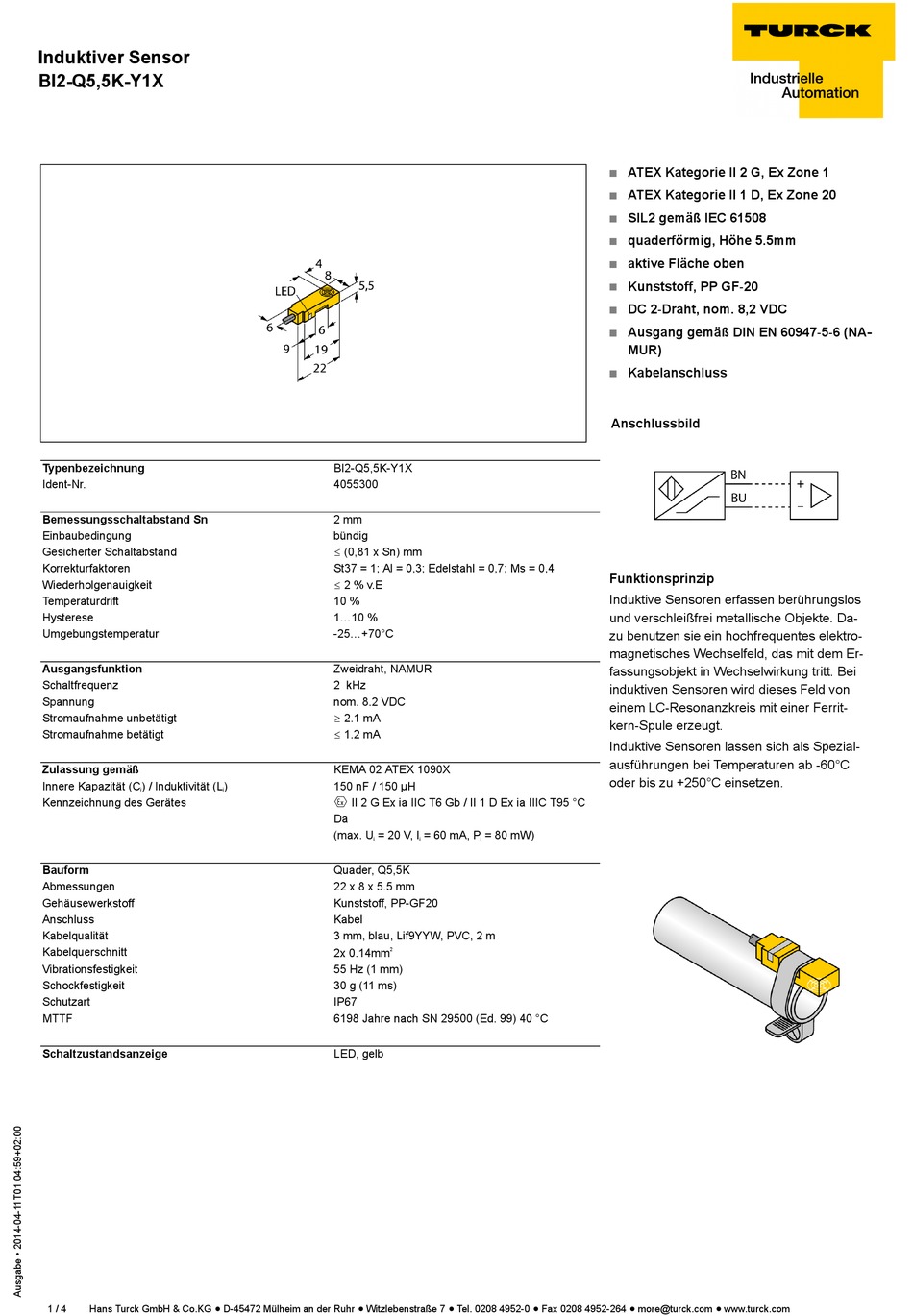

turck BI2-Q55K-Y1X Kurzanleitung

Induktiver Sensor
BI2-Q5,5K-Y1X
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BI2-Q5,5K-Y1X
4055300
2 mm
bündig
ð (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v.E
10 %
1...10 %
-25...+70°C
Zweidraht, NAMUR
2 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T95 °C
Da
(max. U = 20 V, I
i
Quader, Q5,5K
22 x 8 x 5.5 mm
Kunststoff, PP-GF20
Kabel
3 mm, blau, Lif9YYW, PVC, 2 m
2x 0.14mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, gelb
= 60 mA, P = 80 mW)
i i
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20
SIL2 gemäß IEC 61508
quaderförmig, Höhe 5.5mm
aktive Fläche oben
Kunststoff, PP GF-20
DC 2-Draht, nom. 8,2 VDC
Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
Induktive Sensoren lassen sich als Spezial-
ausführungen bei Temperaturen ab -60°C
oder bis zu +250°C einsetzen.
