BEDIENUNGSANLEITUNG
Fleisch- / Knochenbandsäge
Serie ROBUSTA
Robusta-200107-Rev006-UM-de
ADE Germany GmbH & Co. KG
E-Mail: info@ade-hamburg.de
BEDIENUNGSANLEITUNG BEFOLGEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
+49 (0) 40 432776-0
Fax
+49 (0) 40 432776-10
WICHTIG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ADE ROBUSTA Serie
Inhaltszusammenfassung für ADE ROBUSTA Serie

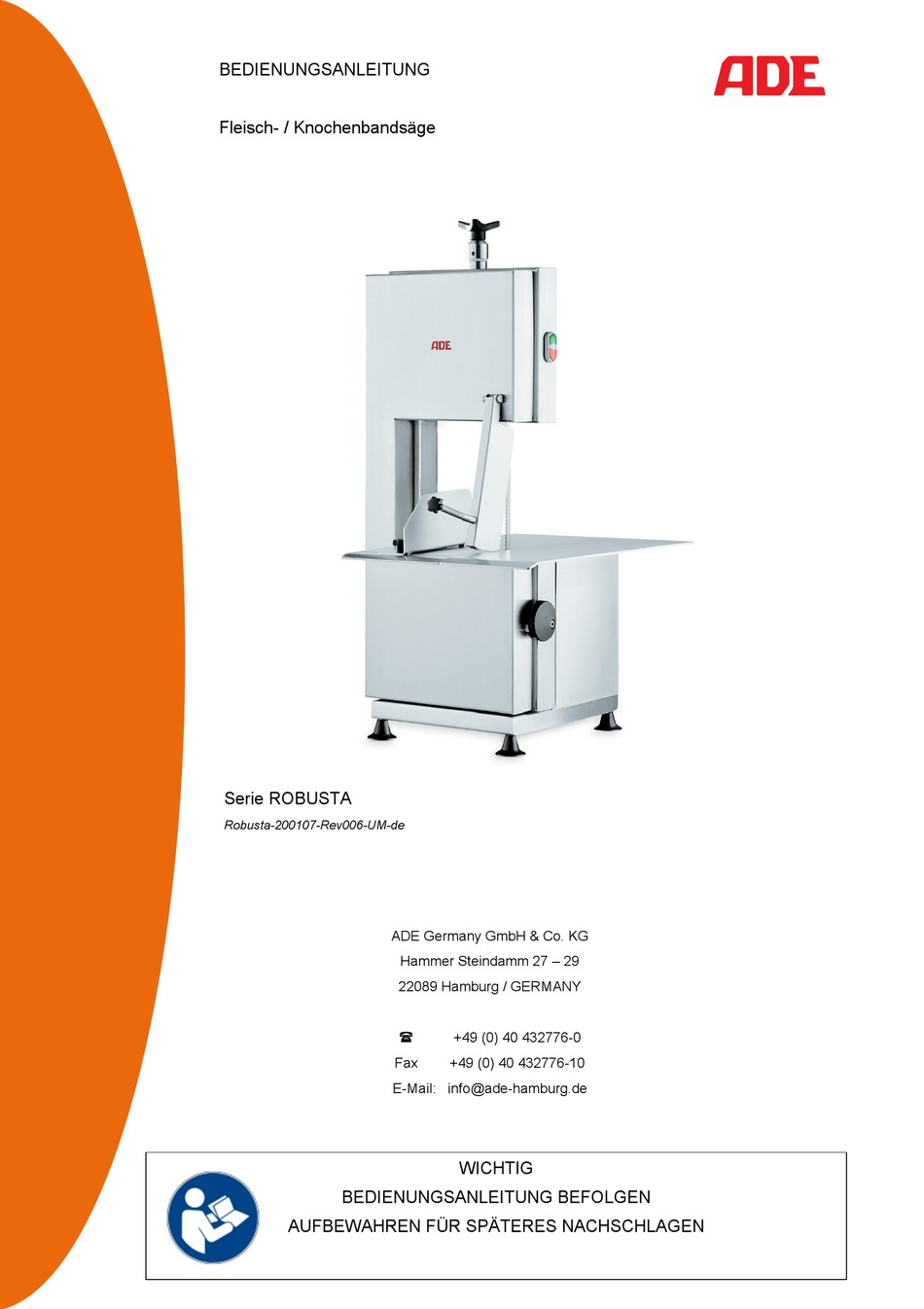

- Seite 1 BEDIENUNGSANLEITUNG Fleisch- / Knochenbandsäge Serie ROBUSTA Robusta-200107-Rev006-UM-de ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de WICHTIG BEDIENUNGSANLEITUNG BEFOLGEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Über diese Anleitung ........................ 2 Allgemeines ........................... 2 Aufbewahrung ........................2 Zielgruppe ..........................2 Zeichenerklärung ........................2 Bestimmungsgemäßer Gebrauch .................... 3 Sicherheitshinweis ........................3 Allgemeine Sicherheitshinweise ..................... 3 Gefahr durch Elektrizität ......................3 Warnung vor Verletzungsgefahr .................... 4 Vorsicht vor Sachschäden ..................... 4 Lieferumfang .......................... -
Seite 3: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung beschreibt den sicheren Betrieb sowie die Bedienung, Pflege und Wartung der Maschine. Nur die Einhaltung der Betriebsanleitung gilt als bestimmungsgemäße Verwendung. Lesen Sie diese Betriebsanleitung daher genau durch, bevor Sie die Maschine anschließen und benutzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu Verletzungen oder Schäden am Artikel führen. -
Seite 4: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Diese Fleisch-/ Knochenbandsäge dient zum Schneiden von Knochen, frischem oder tiefgefrorenem Fleisch mit oder ohne Knochen und frischem oder tiefgefrorenem Fisch, ganz oder filetiert. Andere Waren als die zuvor genannten dürfen nicht verarbeitet werden. Die zu verarbeitenden Produkte werden auf den Arbeitstisch gelegt. Sie dürfen nur mit Hilfe der Andrückvorrichtung gegen das Sägeband geführt werden. -
Seite 5: Warnung Vor Verletzungsgefahr
Ziehen Sie den Stecker aus der Steckdose: o wenn Sie die Maschine nicht benutzen, o bevor Sie das Gerät reinigen oder warten, o wenn während des Betriebs offensichtlich eine Störung auftritt, o bei Gewitter. Nehmen Sie keine Veränderungen an der Maschine oder am Netzkabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen, da nicht fachgerecht reparierte Geräte den Bediener gefährden. -
Seite 6: Lieferumfang
Lieferumfang Prüfen Sie umgehend nach Erhalt der Maschine den Lieferumfang auf seine Vollständigkeit. Nehmen Sie die Maschine und das Zubehör vorsichtig aus der Verpackung und entfernen Sie sämtliche Verpackungsmaterialien. Im Lieferumfang sind enthalten: Knochenbandsäge Bedienungsanleitung mit Konformitätserklärung Aufstellen und Inbetriebnahme Aufstellen Die Knochenbandsäge auf einer ebenen, glatten und vibrationsfreien Fläche aufstellen. -
Seite 7: Geräteübersicht

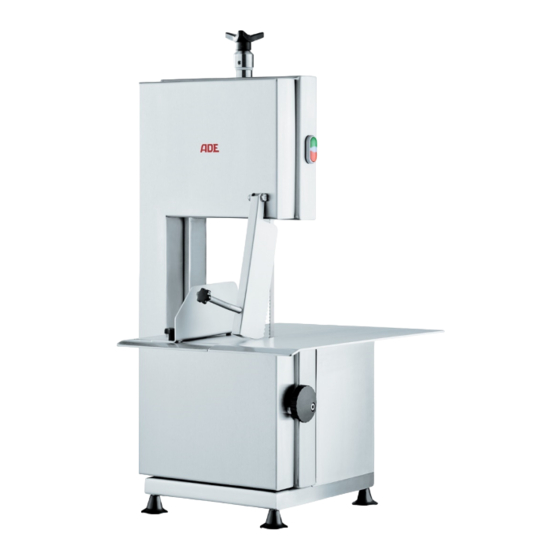

Geräteübersicht Die Maschine besteht aus: Drehgriff zum Ent-/Spannen des Sägebands START-/STOPP-Schalter Betriebsleuchte Andrückvorrichtung Sägeband Portionierer Schneidetisch Zugangstür zu Umlenkrollen Tür-Verriegelung Obere Umlenkrolle Abstreifeinheit Umlenkrolle Abstreifeinheit Sägeband Untere Umlenkrolle (Antrieb) Robusta-200107-Rev006-UM-de... -
Seite 8: Sicherheitseinrichtungen Und Bedienelemente
Sicherheitseinrichtungen und Bedienelemente Arbeitshaltung Der Benutzer sollte immer vor der Maschine stehen, um von den Sicherheitsvorrichtungen der Maschine geschützt zu werden. Bei Gebrauch der Maschine tragen Sie niemals: Kleidung mit weiten Ärmeln Krawatten Schals Armreifen Ringe Uhren Offenes Haar Tragen Sie immer: Rutschfeste Schuhe Sicherheitskleidung, die den Hygiene- und Sicherheitsstandards entsprechen... -
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Symbol Bezeichnung Funktion Drücken Sie diesen Schalter um die Maschine START-Schalter einzuschalten. Das Sägeband beginnt zu laufen. Die Betriebsleuchte leuchtet sobald und solange die Lampe Maschine eingeschaltet ist. Drücken Sie diesen Schalter zum Ausschalten der Maschine. Wenn dieser gedrückt wird, hört die STOPP-Schalter Maschine auf zu laufen. -
Seite 10: Reinigung Und Wartung
Achtung! Die Schneidezone bleibt gefährlich für den Benutzer, auch wenn die Maschine ausgeschaltet ist und besonders, wenn sich die Andrückvorrichtung in angehobener Position befindet. Reinigung und Wartung Reinigung Vom Strom trennen! Vor der Reinigung ist die Maschine auszuschalten und der Netzstecker zu ziehen. Achtung! Bei der Reinigung besteht Schnittgefahr auch am stehenden Sägeblatt! Gehen Sie umsichtig vor. -
Seite 11: Wartung
Wartung Fachmännisches Personal! Die folgenden Tätigkeiten dürfen ausschließlich von qualifiziertem, technisch versiertem Personal durchgeführt werden. Vom Strom trennen! Vor der Wartung ist die Maschine auszuschalten und der Netzstecker zu ziehen. Achtung! Bei der Wartung besteht Schnittgefahr auch am stehenden Sägeblatt! Gehen Sie umsichtig vor. -
Seite 12: Störungen Beheben
Achtung! Sollte sich die Lage des Sägebandes verändert haben, besteht die Gefahr, dass das Sägeband im Betrieb von den Umlenkrollen rutscht. Für eine Justage der Umlenkrollen kontaktieren Sie bitte den autorisierten Servicepartner. Ausrichten des Sägebandes Um zu verhindern, dass das Sägeband während des Betriebs von den Umlenkrollen springt, muss das Sägeband wie abgebildet ausgerichtet sein. -
Seite 13: Transport
Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. 12. Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 1 Jahr vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Sägeband, Portionierer etc. sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch... -
Seite 14: Ce - Kennzeichnung Und Konformitätserklärung
in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Dezember 2019 ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 D-22089 Hamburg Robusta-200107-Rev006-UM-de... -
Seite 15: Technische Daten
14. Technische Daten Modell Robusta-230 Robusta-400 Bandlänge 1700 mm 1700 mm Bandgeschwindigkeit 17,3 m/s 17,3 m/s Schnittbereich 195 x 227 mm 195 x 227 mm Arbeitstisch 400 x 500mm 400 x 500 mm Abmessungen 545 x 510 x 816 mm 545 x 510 x 816 mm Leistung 0,75 kW... -
Seite 16: Schaltpläne
15. Schaltpläne 230V: 400V: Robusta-200107-Rev006-UM-de... - Seite 17 Robusta-200107-Rev006-UM-de...
-
Seite 18: Explosionszeichnungen
16. Explosionszeichnungen 17. Ersatzteillisten BESCHREIBUNG MENGE ART-NR. Platine 9+10+41+42 Schaltereinheit Laufrad unten 14+15 Abstreifereinheit rechts 14+16 Abstreifereinheit links Motor 230V Motor 400V Gummischeibe Laufrad oben Andrückvorrichtung Spannschlitten Robusta-200107-Rev006-UM-de... - Seite 19 Robusta-200107-Rev006-UM-de...
- Seite 20 Händler: Robusta-200107-Rev006-UM-de...
