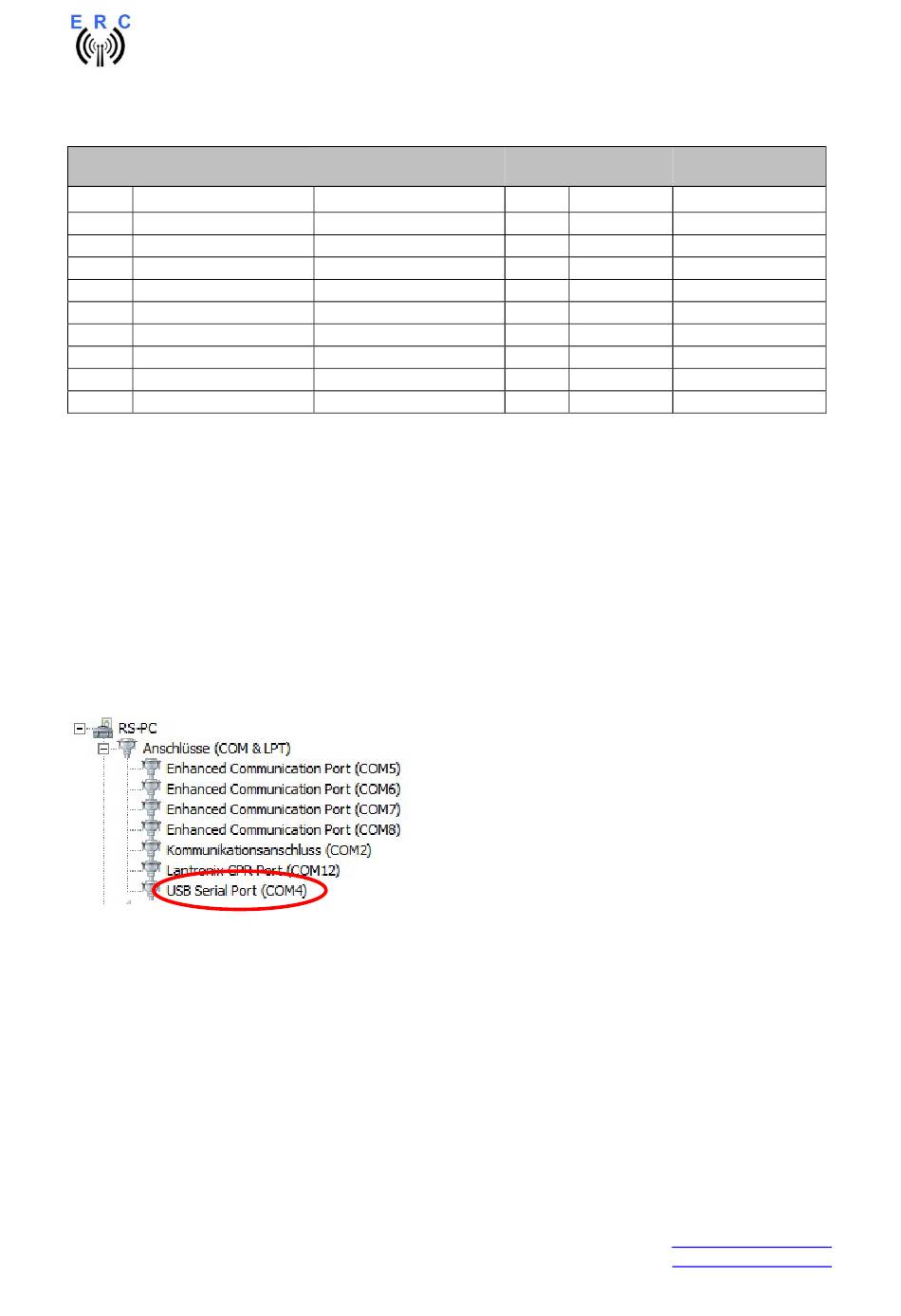

1. Stückliste
ERC SMD USB V4.1
Stückliste
Menge Bauteil
1 PCB ERC SMD USB
4 Abstandsbolzen
8 Sprengring
4 Mutter
4 Schraube
2 Befestigungswinkel
1 Litze
1 Litze
3 Kabelbinder
2. Aufbau der USB-Verbindung
Stecken Sie das USB-Kabel in das ERC und an einen freien USB-Steckplatz Ihres Computers.
Abhängig vom verwendeten Betriebssystem werden Sie nun aufgefordert den USB-Treiber zu
installieren. Dieser Treiber befindet sich auf der CD, welche mitgeliefert wurde.
Nach erfolgreicher Installation ist nun ein neuer COM-Port verfügbar. Die Nummer dieses Ports
können Sie im Gerätemanager Ihres PCs ersehen. Falls es zu einem Konflikt mit einem anderen
COM-Port (z.B. durch einen virtuellen COM-Port) kommt, ändern Sie bitte unter Eigenschaften –
Erweitere Einstellungen – COM-Anschlussnummer den COM-Port auf einen freien Port.
3. Das Service-Tool
Das Service Tool befindet sich auf der CD, welche dem Bausatz beiliegt.
Die Setup-Datei SETUP ERC-M_Vnn.EXE direkt von der CD starten und den Anweisungen folgen.
Das Installations-Programm installiert das Service Tool in das Programm-Verzeichnis auf dem
Rechner (oder in jedes andere Verzeichnis, wenn gewünscht) and platziert das ERC-M Service Tool
Icon auf dem Arbeitsplatz (Desktop).
Verbinden Sie den ERC mit dem USB-Kabel an den PC.
Starten Sie das Service Tool durch einen Doppelklick auf das Icon auf dem Arbeitsplatz (Desktop).
___________________________________________________________________________
© Ing.-Büro E. Alba de Schmidt
Kreuzangerstr. 58
86399 Bobingen / Germany
Dieses Dokument ist ausschließlich für den Anwender gedacht. Die Veröffentlichung ist untersagt.
ERC SMD USB V4.2
Wert
V4.2 bestückt
M3x8x6mm
3.2mm
M3
M3x6mm
11x10x7mm
blau 1m 0,75qmm
schwarz 1m 0,75qmm
150mm
Seite 3 von 9
20200426
Raster Referenz
Bemerkung
für Verdrahtung
für Verdrahtung
web :
www.schmidt-alba.de
email :
erc@schmidt-alba.de
