2.
Glättungskondensatoren für Externes Läutewerk DC / AC
Über die Steckbrücke JP7 werden die Glättungskondensatoren für das externe DC-Läutewerk
zugeschaltet. Bei Verwendung von AC-Läutewerken im System 302OST muß JP7 gezogen werden.
DC-LW AC-LW
JP7 gesteckt offen
3.
Betriebsarten des Ruftongenerator
Wird der im Haustelefon HT-UNIVERSAL 2 integrierte Ruftongenerator verwendet (Jumpereinstellung:
JP2 und/oder JP5), kann über die Steckbrücke JP8 zwischen 3 Betriebsarten gewählt werden.
Betriebsart
JP8
Türrufton Etagenton
DT
a-b
Alphaton
ET
b-c
Einton
MT
offen
Alphaton Alphaton
4.
Tonfrequenz des Ruftongenerators
An dem Drehregler wird die Frequenz des Ruftongenerators eingestellt.
5.
Mikrofon Verstärkung
Der Einstellregler befindet sich hinter der oberen Bohrung der Sprechöffnung im Handapparat.
Mittels eines Uhrmacher-Schraubendrehers kann die Mikrofonverstärkung justiert werden.
Achtung ! Die Mikrofon Verstärkung ist ab Werk voreingestellt und sollte nur bei schlechter
Verständigung verändert werden.
6.

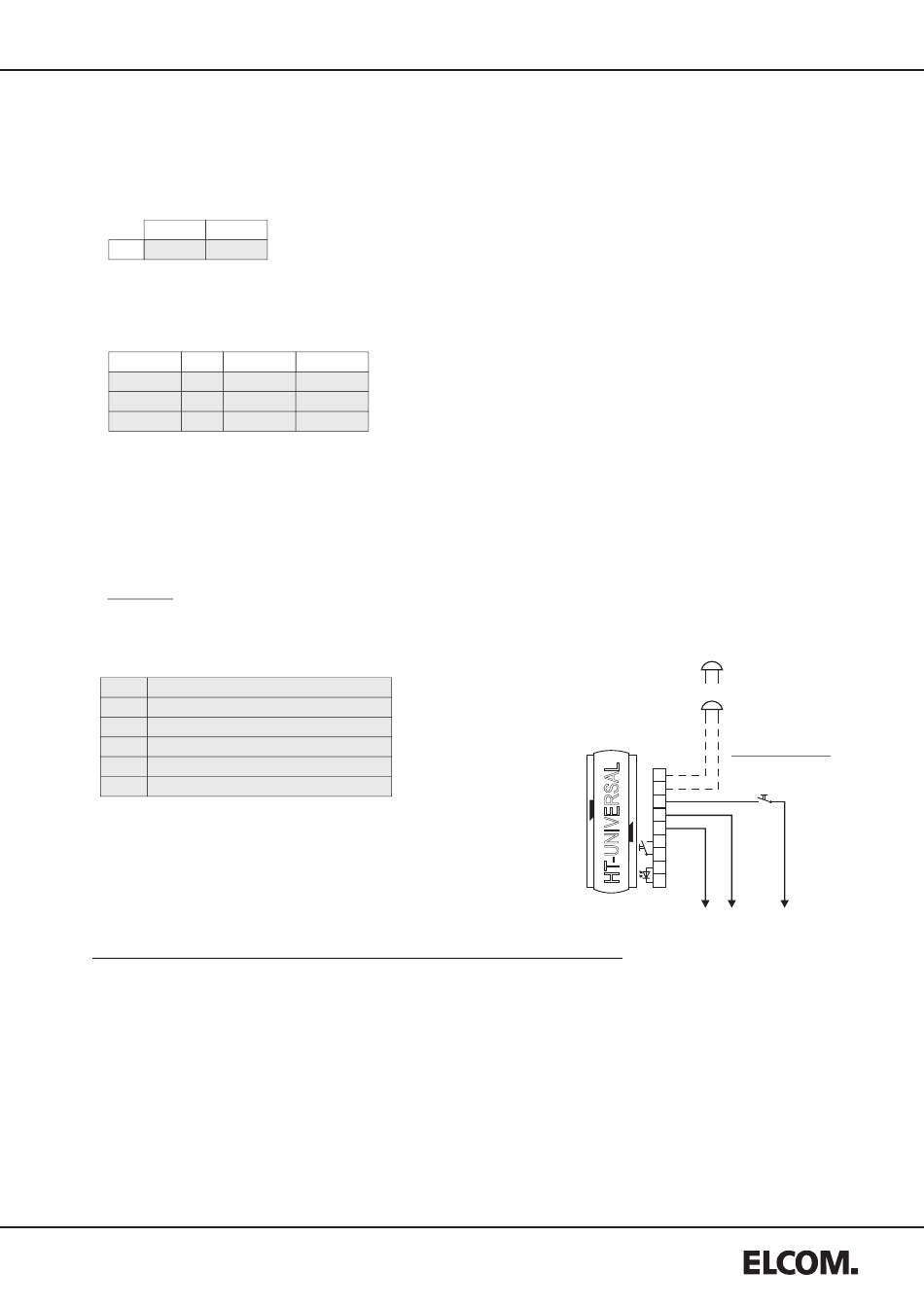

Anschlussklemmen
6.1 / 5.1 Externes Läutewerk (nur bei System 302)
3
Etagenrufleitung
6
Sprech- und Rufleitung
5
Gemeinsame Masseleitung
K / K
Potentialfreier Taster (max. 24V/1A)
Statusanzeige (12V AC/DC 10mA)
L+ / L-
Systembestimmung (wird durch die Türelektronik definiert):
System 402:
Zentrale elektronische Ruferzeugung in der Türelektronik (TLA-402 / ELA-402)
und eventuell zusätzlichem Etagenrufgenerator (ERG).
Jumpereinstellung dann: JP1 und JP4
System 302:
Ruferzeugung im Haustelefon (bei TLA-302 / ELA-302)
Jumpereinstellung dann: JP2 und JP5
Elcom Kommunikation GmbH-Zum Gunterstal-66440 BLIESKASTEL-GERMANY - www.elcom.de
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Art.Nr.: 0221109B
Einton
Einton
~
AC-LW*
Hinweis beachten
=
DC-LW*
-
+
Hinweis beachten
*Externes Läutewerk
nur bei System 302
6.1
Etagenruf Taster
5.1
3
6
5
K
K
L+
L-
