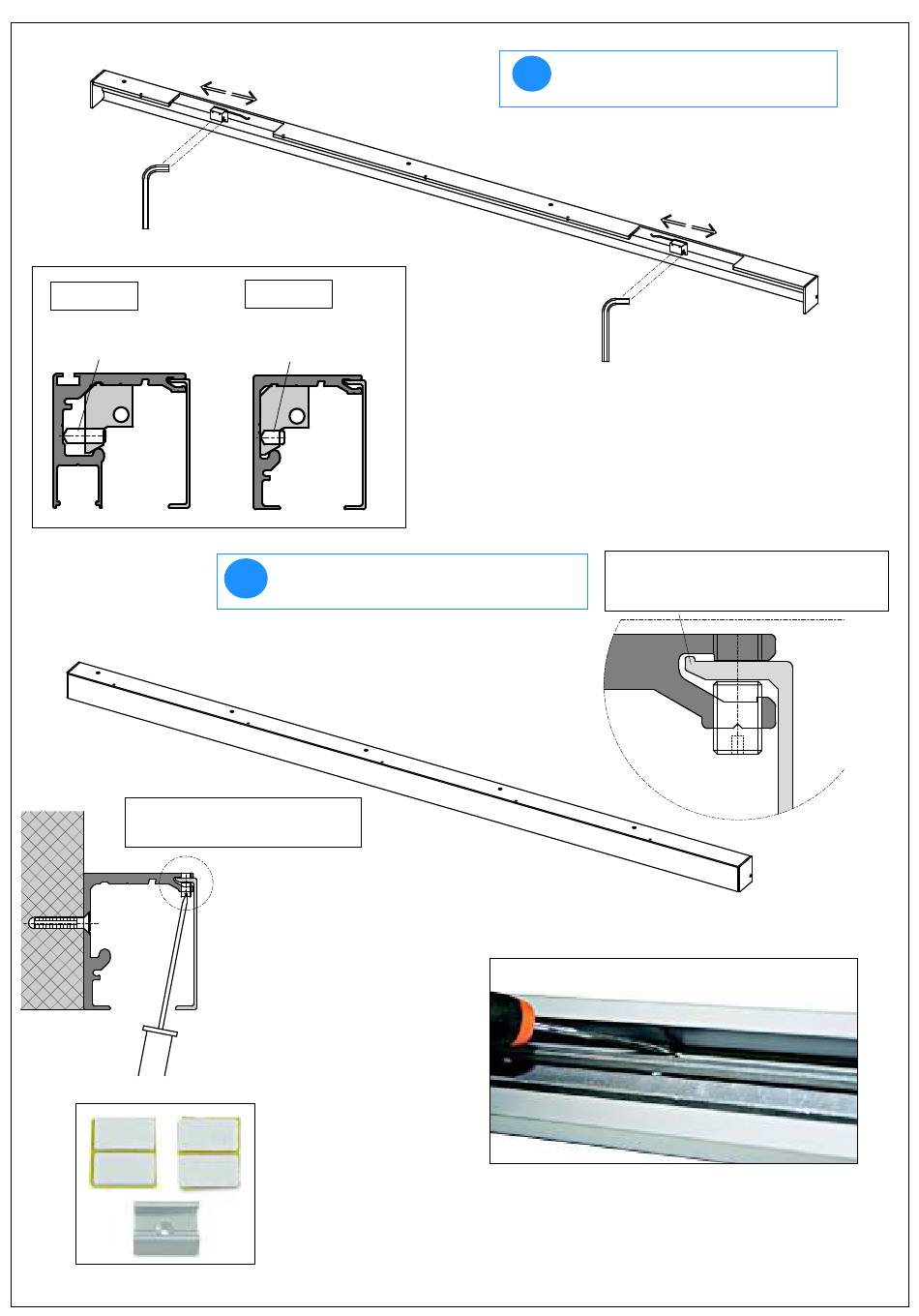

Evolution V-5100 Montageanleitung Seite 7

V-5103
USARE GRANO M6 x 16
SCREW M6 x 16
GEWINDESTIFTEN M6 x 16
UTILIZZARE PREFORI GIA' PRESENTI
USE PREHOLES ALREADY EXISTENT
VORHANDENE BOHRUNGEN BENUTZEN
V-5100
USARE GRANO M6 x 9
SCREW M6 x 9
GEWINDESTIFTEN M6 x 9
MONTARE VELETTA SULLA PARETE
7
ASSEMBLE COVER PROFILE WITH WALL INSTALLATION
MONTAGE MIT WAND BEFESTIGUNG ABDECKPROFIL
V-012
GUIDA A PAVIMENTO PER VETRO 8-10 MM.
FLOOR GUIDE FOR GLASS 8-10 MM.
BODENFÜHRUNG GLAS 8-10 MM.
POSIZIONARE I VARI FERMI
6
POSITION THE VARIOUS STOPPERS
DIE VERSCHIEDENEN STOPPERS POSITIONIEREN
NB: ATTENZIONE AL VERSO DELLA VELETTA
COVER PROFILE THIS SIDE UP
ABDECKPROFIL OBEN
PAG. 7
