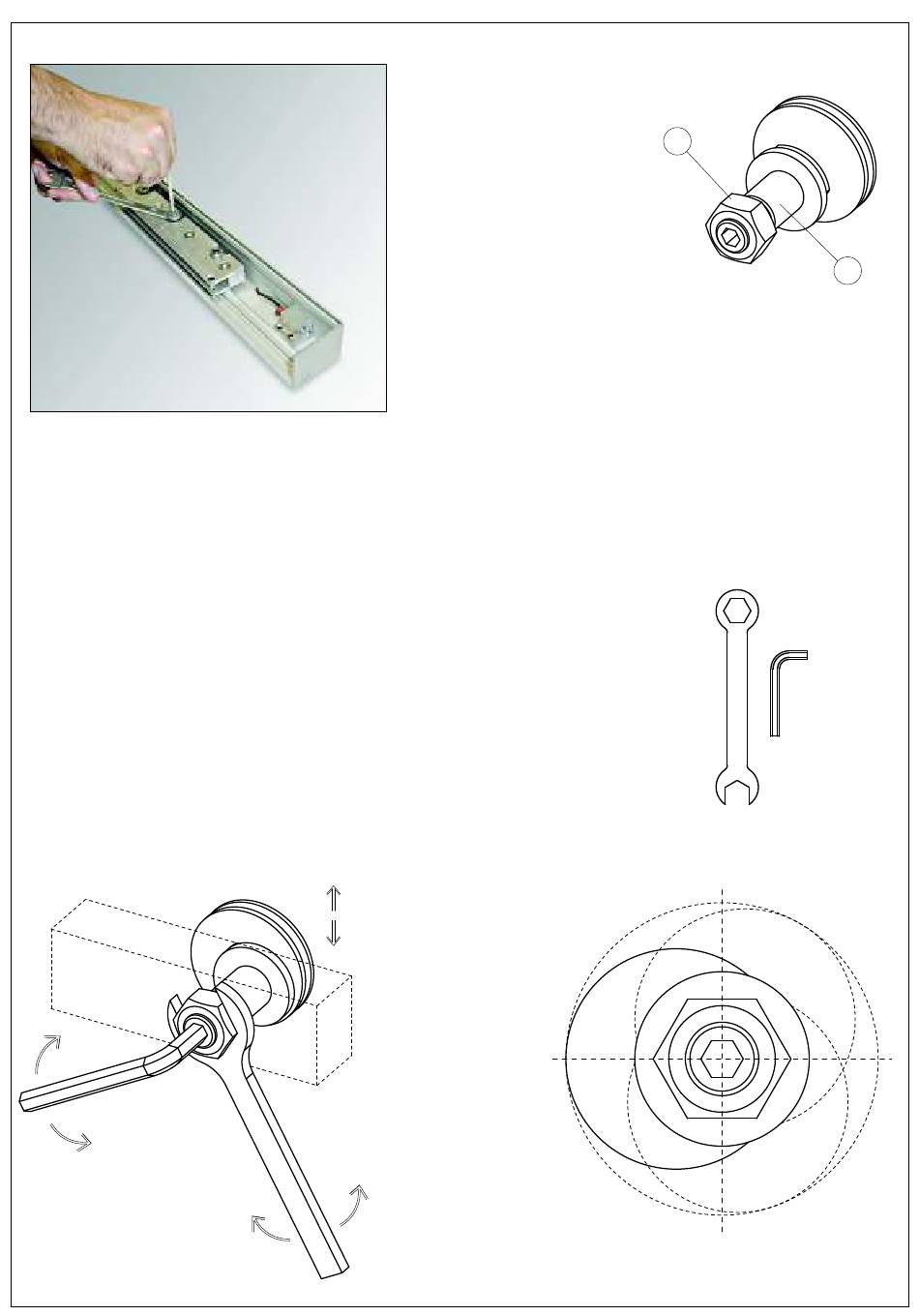

Evolution V-5100 Montageanleitung Seite 6

PAG. 6
USARE CONTEMPORANEAMENTE LE CHIAVI
N.B.
USE THE SPANNERS SIMULTANEOUSLY
SCHLÜSSEL GLEICHZEITIG BENUTZEN
ZU BEACHTEN
REGOLAZIONE ALTEZZA:
L'ALTEZZA PUO' ESSERE REGOLATA DI ± 4 MM.
HEIGHT ADJUSTMENT:
THE HEIGHT CAN BE ADJUSTED ± 4 MM.
HÖHENEINSTELLUNG:
DIE HÖHE KANN ± 4 MM. VERSTELLT WERDEN
1
LEGENDA - KEY - ERLÄUTERUNG
1
- DADO PER BLOCCAGGIO
- LOCKING NUT
- SCHRAUBENMUTTER FÜR BLOCKIERUNG
2
- PERNO ECCENTRICO
- CAM PIN
- GELENKZAPFEN NOCKEN
2
