Iskra MT176 Kurzanleitung

MT176

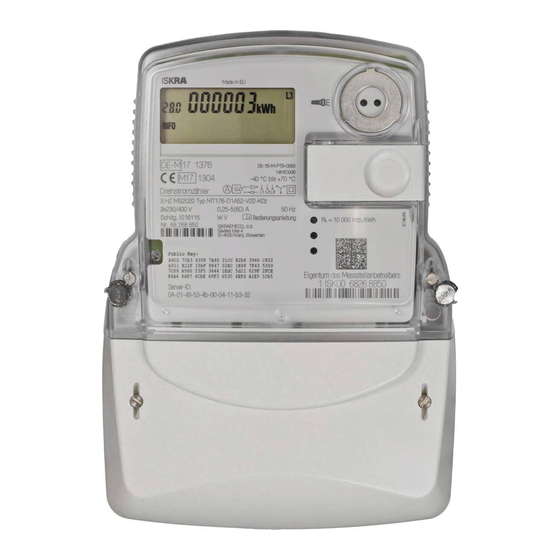

Der neue elektronische Stromzähler
Nutzen Sie jetzt die Vorteile Ihres neuen MS2020-Basiszählers. Die-
ser gibt Ihnen die Möglichkeit, Ihren Stromverbrauch transparent zu
betrachten, Einsparpotenziale zu erkennen und damit Kosten zu spa-
ren. Neben dem gewohnten, aktuellen Zählerstand werden Ihnen in
der zweiten Zeile, der „INFO-Zeile" des Zählerdisplays, zusätzlich
nützliche Informationen zur Verfügung gestellt:
1. Aktuelle aus dem Netz bezogene Leistung
2. Verbrauch innerhalb eines selbst gewählten Zeitraums
3. Verbrauch innerhalb der letzten 24 Stunden
4. Verbrauch innerhalb der letzten 7 Tage
5. Verbrauch innerhalb der letzten 30 Tage
6. Verbrauch innerhalb der letzten 365 Tage
Zum Schutz vor unbefugtem Zugriff sind Ihre persönlichen Ver-
brauchsdaten automatisch durch eine 4-stellige PIN (persönliche
Identifikationsnummer) geschützt. Diese erhalten Sie von Ihrem
Messstellenbetreiber.
Zur Bedienung verfügt Ihr MS2020-Basiszähler über eine „optische
Taste" auf der Vorderseite. Diese ermöglicht Ihnen die Steuerung
des Zählerdisplays über Lichtimpulse einer handelsüblichen Ta-
schenlampe oder LED Lampe (Weißlicht).
1

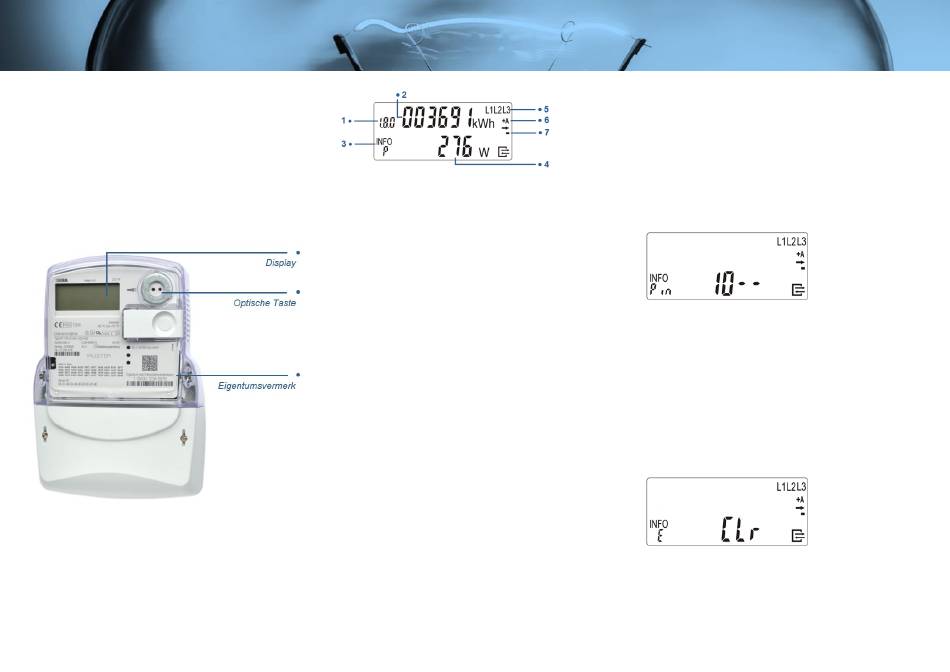

Anzeige und Bedienung
1. OBIS-Kennzeichnung
Die OBIS-Kennzeichnung ist eine genormte Kennzeichnung für den
angezeigten abrechnungsrelevanten Verbrauchswert und abhängig
von der Gerätevariante:
1.8.0 Gesamtverbrauch Bezugsrichtung (+A)
1.8.1 Verbrauch Tarif 1 Bezugsrichtung (+A)
1.8.2 Verbrauch Tarif 2 Bezugsrichtung (+A)
2.8.0 Gesamterzeugung Lieferrichtung (-A)
Bei aktiver Tarifierung erfolgt die Anzeige des aktiven Tarifs mittels
blinkender OBIS-Kennzeichnung.
2. Abrechnungsrelevanter Zählerstand
Hier wird der aktuelle, abrechnungsrelevante Zählerstand in kWh
dargestellt. Die Darstellung erfolgt mit 6 Stellen ohne Nachkommas-
tellen.
3. INFO-Zeile für weitere Verbrauchsinformationen
In dieser Zeile werden die zusätzlichen Verbrauchsinformationen
dargestellt.
P: Aktuelle aus dem Netz bezogene Leistung
E: Verbrauch innerhalb eines selbst gewählten Zeitraums
1d: Verbrauch innerhalb der letzten 24 Stunden
7d: Verbrauch innerhalb der letzten 7 Tage
30d: Verbrauch innerhalb der letzten 30 Tage
365d: Verbrauch innerhalb der letzten 365 Tage
HIS: Zurücksetzen der historischen Werte
InF: Aktivierung/Deaktivierung des erweiterten Datensatzes
Pin: Aktivierung/Deaktivierung des PIN-Schutzes
4. Anzeige der Verbrauchsinformationen
Die zusätzlichen Verbrauchswerte werden je nach angezeigter Infor-
mation mit verschiedenen Einheiten angezeigt.
W: Einheit für die aktuelle aus dem Netz bezogene Leistung
(Watt)
kWh: Einheit für jeglichen Energieverbrauch (Kilowattstunde)
5. Spannungsversorgung
Im Normalfall wird der Stromzähler über drei Phasen mit Spannung
versorgt. Die Anzeige überwacht das Vorhandensein der Span-
nungsversorgung.
2
6. Anzeige der Energierichtungen
+A: Sie beziehen Strom aus dem Netz des Energieversorgers
-A: Sie liefern Strom z. B. durch eine PV-Anlage
7. Simulation der Läuferscheibe
Diese Anzeige simuliert die Läuferscheibe eines herkömmlichen
Stromzählers. Die Weiterschaltung der Segmente erfolgt in 100 mWh
Schritten.
Nutzung der zusätzlichen Verbrauchsinformationen
Eingabe der PIN
Zur Eingabe der PIN leuchten Sie auf die optische Taste. Nach dem
Displaytest (Anzeigeelemente in erste und zweite Zeile werden
wechselhaft eingeblendet) erfolgt die PIN-Abfrage.
Zur Eingabe Ihrer persönlichen PIN leuchten Sie die optische Taste
mehrfach kurz an. Es werden Ihnen nacheinander die Ziffern 0 bis 9
angezeigt. Nachdem Sie die gewünschte Ziffer Ihrer PIN erreicht ha-
ben, warten Sie 3 Sekunden um auf die 2. Stelle der PIN zu springen.
Wiederholen Sie den Vorgang, bis alle vier Ziffern Ihrer persönlichen
PIN eingegeben sind.
Die „INFO-Zeile" ist nun einmalig aktiviert.
Nun können die verschiedenen Verbrauchswerte durch einzelnes
Anblicken der optischen Taste aufgerufen werden.
Start des selbst gewählten Zeitraums
Um den Verbrauch innerhalb eines selbst gewählten Zeitraums zu
ermitteln, schalten Sie mit der Taschenlampe die Anzeige solange
weiter, bis in der „INFO-Zeile" E CLr angezeigt wird.
Leuchten Sie dann mit der Taschenlampe min. 5 Sekunden auf die
optische Taste, bis die „INFO-Zeile" E Clr on anzeigt. Ein weiteres
Anleuchten für min. 5 Sekunden startet dann den gewählten Zeit-
raum.
