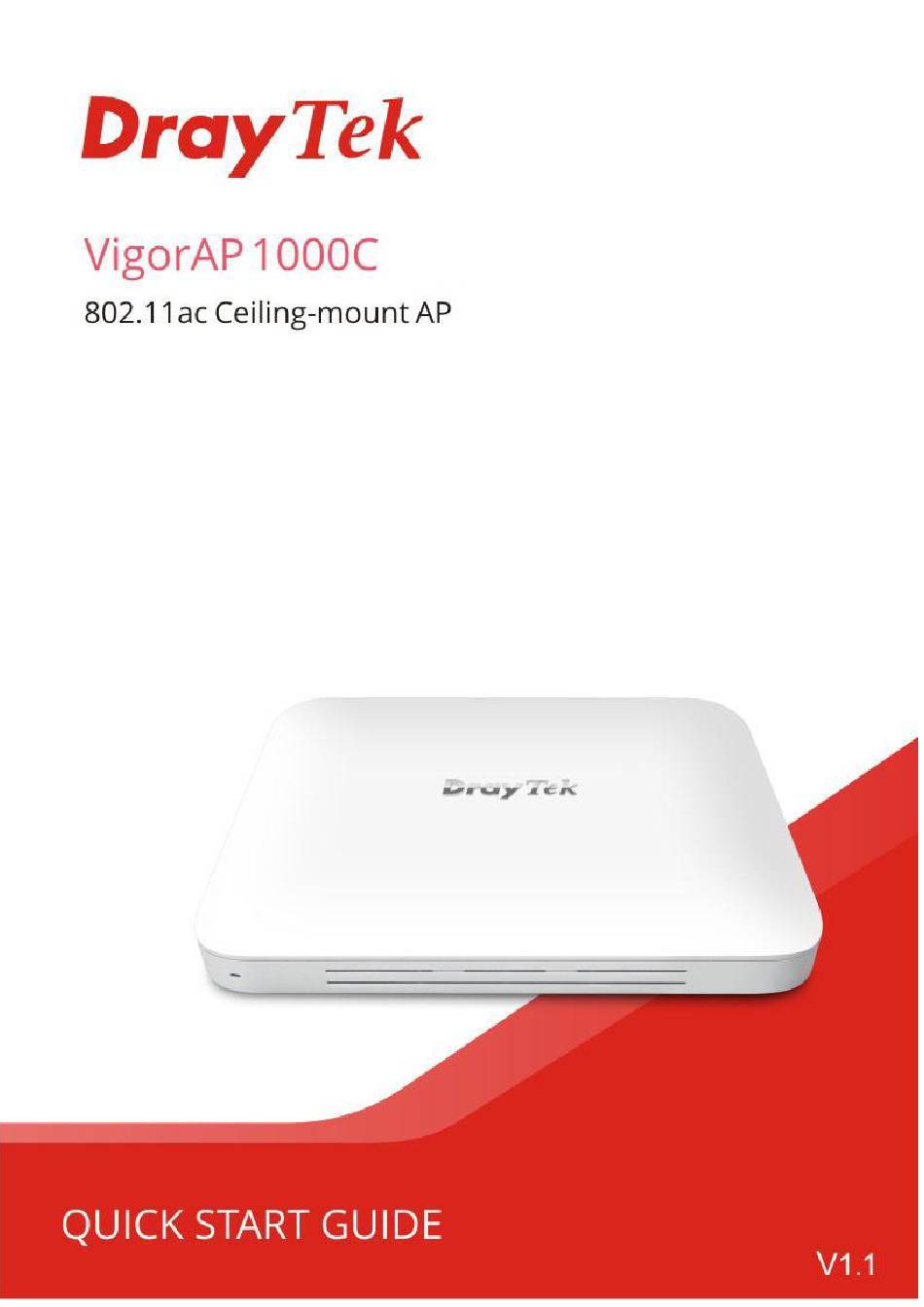

- Seite 2 VigorAP 1000C 802.11ac AccessPoint zur Deckenmontage Schnellstartanleitung Version: 1.1 Firmware Version: V1.3.2 (Fü r zukü nftige Aktualisierungen besuchen Sie bitte die DrayTek Webseite) Datum: 06. August 2020...
-
Seite 3: Informationen Zu Den Eigentumsrechten (Ipr)
Garantie angeboten. Diese beschränkte Garantie gilt nicht für Software-Anwendungen oder Programme. Zum Herunterladen der Quellcodes besuchen Sie bitte: http://gplsource.draytek.com GNU GENERAL PUBLIC LICENSE: https://gnu.org/licenses/gpl-2.0 Version 2, Juni 1991 Bei Fragen wenden Sie sich bitte an den technischen Support von DrayTek unter support@draytek.com für weitere Informationen. -
Seite 4: Konformitätserklärung
Konformitätserklärung Hiermit erklärt die DrayTek Corporation, dass die Funkgeräte des Typs VigorAP 1000C mit der Richtlinie 2014/53/EU übereinstimmen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.draytek.com.tw/ftp/VigorAP%201000C/Document/CE/ Hersteller: DrayTek Corp. Adresse: No. 26, Fu Shing Road, HuKou Township, HsinChu Industrial Park, Hsin-Chu County,... -
Seite 5: Inhaltsverzeichnis
1. Packungsinhalt ..................... 1 2. Erklärung der Frontblende ................... 2 3. Montage des Access Point .................. 4 4. Softwarekonfiguration ..................8 5. Kundenservice ....................12... -
Seite 6: Packungsinhalt
Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit. Sollte etwas fehlen oder beschädigt sein, kontaktieren Sie bitte sofort Ihren Händler oder DrayTek. Vigor Gerät Schnellstartanleitung Ethernet Kabel Montagehalterung EU Netzteil * Der maximale Stromverbrauch liegt bei 20 Watt. Hinweis Enfernen Sie die Schutzfolie vom Gerät vor der Erstinbetriebnahme, um für eine ausreichende Belüftung zu... -
Seite 7: Erklärung Der Frontblende
ä ä Status Erklärung 5G-2 WLAN Funktion ist aktiv. 5G-1 WLAN Funktion ist nicht aktiv. 2.4G Blinkend Daten werden übertragen (senden/empfangen). P2 / P1(PoE) Der LAN Port ist verbunden. (Linke LED) Blinkend Daten werden übertragen. Der LAN Port ist verbunden. P2 / P1(PoE) Der LAN Port ist mit einer Verbindungsrate von 1000Mbps verbunden. - Seite 8 Schnittstelle Beschreibung Stellt die Werkseinstellungen her. Verwendung: Schalten Sie den Access Point an. Drücken und halten Sie den Resetknopf für wenigstens Sekunden. Der VigorAP wird mit den Werkseinstellungen neu starten. P2/P1(PoE) Anschlüsse für lokale Netzwerkgeräte. Anschluß für ein USB Gerät. Eine Sicherheitsöffnung zum Anbringen einer Diebstahlsicherung.
-
Seite 9: Montage Des Access Point
Dieser Abschnitt führt Sie durch die Installation des VigorAP. Hinweis Zu Ihrer eigenen Sicherheit sollte nur ausgebildetes und qualifiziertes Personal diesen Access Point installieren. Der VigorAP kann auf die Platte aus Kalziumsilikat montiert werden. Unten sehen Sie eine Explosionszeichnung der VigorAP-Installation. - Seite 10 Folgen Sie den unten gelisteten Schritten für die Montage des Access Point. Setzen Sie die Halterung auf die Vorderseite der Kalziumsilikatplatte und befestigen Sie sie mit vier Schrauben. Wenn die Halterung angebracht ist, drehen Sie die Platte um. Setzen Sie die Unterlegscheibe auf die Schraube.
- Seite 11 Setzen Sie die Hutmutter auf die Schraube an der Unterlegscheibe. Drehen Sie die Hutmutter, bis sie fest auf der Unterlegscheibe einrastet.
- Seite 12 An der Halterung befinden sich vier Verriegelungen. Setzen Sie das Gerät (VigorAP) mit der unten gezeigten Richtung auf die Klammer. Hinweis Um den VigorAP zu entfernen, bitte A. Führen Sie einen kleinen Flachkopfschraubendreher in die Verriegelungskerbe. B. Drücken Sie, um das Gerät von den vier Verriegelungen zu trennen.
-
Seite 13: Softwarekonfiguration
Dieser Abschnitt führt Sie mit Hilfe eines Webbrowsers durch die Konfiguration der Einstellungen. Hier nehmen wir VigorAP 1000C als Beispiel. Stellen Sie sicher, dass Ihr PC korrekt mit dem Access Point verbunden ist. Ö ffnen Sie einen Webbrowser auf Ihrem PC und geben Sie http://192.168.1.2. - Seite 14 Installieren Sie den VigorAP am gewünschten Platz. Als eine Mesh Node müssen die Einstellungen bezogen auf diesen VigorAP durch eine entfernte Mesh Root innerhalb des Mesh Netzwerks konfiguriert werden. Der Benutzer muss diesen VigorAP via einen Mesh Root erkennen und als Mesh Node hinzufügen. Als ein Access Point muss der VigorAP mit einem Router verbunden sein und im AP (Access Point) / Range Extender Modus konfiguriert sein.
- Seite 15 Es gibt zwei Methoden zur Konfiguration des VigorAP. Methode 1: (a) Als Erstes öffnen Sie einen Webbrowser auf Ihrem PC und geben dort https://192.168.1.2. ein. Ein Pop-Up Fenster öffnet sich und fragt nach Benutzername und Passwort. (b) Dann klicken Sie auf Login, der Quick Start Wizard zur Konfiguration der WLAN Einstellungen öffnet sich wie folgt.
- Seite 16 Methode 2: (a) Scannen Sie den QR Code für den Download der DrayTek Wireless App mittels Ihres Mobiltelefons. (b) Nach erfolgtem Download starten Sie die APP bitte. (c) Klicken Sie Quick Start Wizard. Scannen Sie nun den QR Code, der als Connect SSID.
-
Seite 17: Kundenservice
Web Registrierung ist bevorzugt. Sie können Ihr Gerät über http://www.draytek.com registrieren. & & Aufgrund der kontinuierlichen Weiterentwicklung der DrayTek-Technologie werden alle Geräte regelmäßig aufgerüstet. Bitte konsultieren Sie die DrayTek Website für weitere Informationen über die neueste Firmware, Tools und Dokumente. http://www.draytek.com...
