Verwandte Anleitungen für Draytek VigorAP 906
Inhaltszusammenfassung für Draytek VigorAP 906

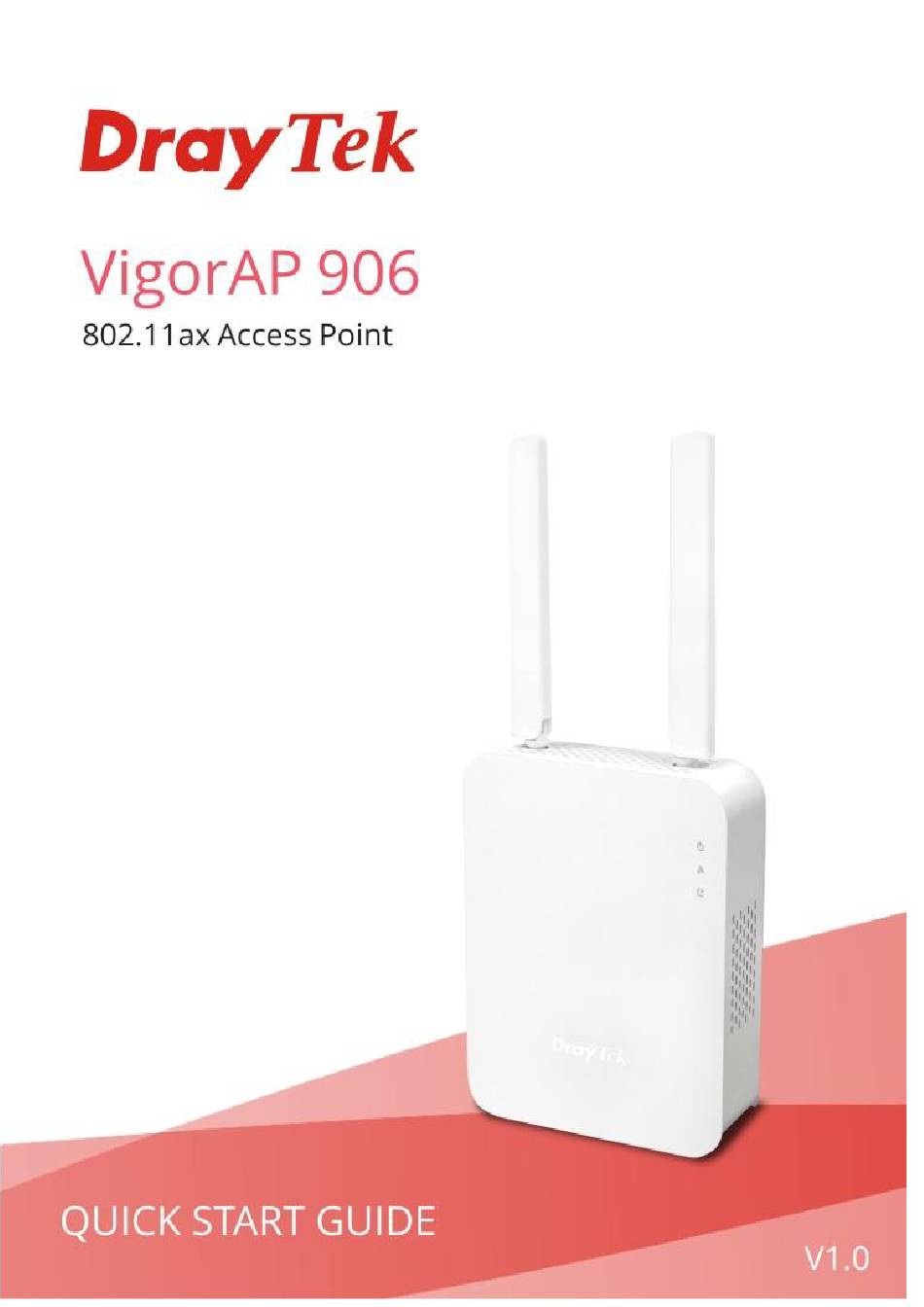

- Seite 2 VigorAP 906 802.11ax Access Point Schnellstartanleitung Version: 1.0 Firmware Version: V1.4.3 (Fü r zukü nftige Aktualisierungen besuchen Sie bitte die DrayTek Webseite) Datum: 24. Mai 2022...
-
Seite 3: Informationen Zu Den Eigentumsrechten (Ipr)
Informationen zu den Eigentumsrechten (IPR) © Alle Rechte vorbehalten. Diese Publikation enthält Informationen, die Urheberrechte urheberrechtlich geschützt sind. Kein Teil darf ohne schriftliche Genehmigung der Urheberrechtsinhaber reproduziert, übertragen, transkribiert, in einem Datenerfassungssystem gespeichert oder in eine beliebige Sprache übersetzt werden. Die folgenden Marken werden in diesem Dokument verwendet: Markenzeichen ... - Seite 4 Konfirmationserklärung Hiermit erklärt die DrayTek Corporation, dass die Geräte des Typs VigorAP 906 mit der Richtlinie 2014/53/EU übereinstimmen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://fw.draytek.com.tw/VigorAP 906/Document/CE/ Hersteller: DrayTek Corp. Adresse: No. 26, Fushing Rd, Hukou, Hsinchu Industrial Park, Hsinchu 303, Taiwan...
-
Seite 5: Inhaltsverzeichnis
1. Inhalt des Pakets ....................1 2. Erläuterung der Frontansicht ................2 3. Einrichtung ......................4 4. Anschluss und Konfiguration ................6 Als Mesh-Node verbinden (im Mesh-Netzwerk) ................7 Als Access Point verbinden ......................7 5. Kundenservice ....................10 Werden Sie registrierter Nutzer ...................... 10 Firmware &... -
Seite 6: Inhalt Des Pakets
Kontrollieren Sie den Inhalt des Pakets. Sollte etwas fehlen oder beschädigt sein, kontaktieren Sie bitte sofort DrayTek oder Ihren Händler. Access Point Schnellstart-Anleitung RJ-45 Kabel (Ethernet) EU-Netzteil Hinweis Der AP sollte mindestens 20 cm außer Reichweite von Menschen aufgestellt werden. -
Seite 7: Erläuterung Der Frontansicht
ä ä Status Erläuterung Das System ist nicht bereit oder ausgefallen. Blinkend Das System ist bereit und arbeitet normal. Blinkend mit WPS ist aktiviert und wartet auf Antwort WLAN vom WLAN Gerät. Die WLAN Funktion ist nicht bereit. Die WLAN Funktion ist bereit. WLAN Blinkend Daten werden übertragen... - Seite 8 Schnittstelle Beschreibung WLAN Das Funkband wird durch das Drücken und Loslassen der Taste umgeschaltet / gewechselt. ON/OFF Zum Beispiel, 2.4G (Ein) und 5G (Ein) – Standard. 2.4G (Aus) und 5G (Ein) - einmal drücken und loslassen. 2.4G (Ein) und 5G (Aus) - die Taste zweimal drücken und wieder loslassen.
-
Seite 9: Einrichtung
Für den Anschluss der Hardware beachten Sie die folgenden Schritte, um Ihre Geräte korrekt anzuschließen. Schließen Sie den VigorAP 906 über einen LAN A-Port per Ethernet-Kabel an einen Router oder einen Switch/Hub in Ihrem Netzwerk an. Sie können den VigorAP 906 auch über eine drahtlose Verbindung mit einem Vigor-Router verbinden. - Seite 10 Für die Wandmontage beachten Sie bitte die folgenden Schritte: Bohren Sie zwei Löcher in die Wand. Der Abstand zwischen den Löchern sollte 100,75 mm betragen. Der empfohlene Bohrdurchmesser sollte 6,5 mm (1/4") betragen. Montieren Sie die Schrauben in die Wand mit dem korrekten Dübeltyp.
-
Seite 11: Anschluss Und Konfiguration
VigorAP 906 die IP-Adresse 192.168.1.2. Wenn im Netzwerk ein DHCP-Server verfügbar ist, erhält der VigorAP 906 seine IP-Adresse von diesem. Wenn Sie sich über ein drahtloses LAN mit dem VigorAP verbinden, können Sie versuchen, über https://vigorap.com... -
Seite 12: Als Mesh-Node Verbinden (Im Mesh-Netzwerk)
Mesh-Root-AP (z.B. VigorAP 906) innerhalb des Netzwerkes. Der AP muss über den Mesh-Root erkannt und als Mesh-Node hinzufügt werden. Als Access Point muss der VigorAP 906 an einen Router angeschlossen und als AP (Access Point) konfiguriert werden. Verbinden Sie den VigorAP mit einem Vigor-Router. - Seite 13 Es gibt zwei Methoden zur Konfiguration des VigorAPs. Methode 1: (a) Ö ffnen Sie zunächst einen Webbrowser auf Ihrem PC und geben Sie https://192.168.1.2 ein. Es öffnet sich ein Pop-up-Fenster, in dem Sie nach Benutzername und Passwort gefragt werden. (b) Nachdem Sie auf Login, erscheint der Schnellstart-Assistent für die Konfiguration der drahtlosen Einstellungen.
- Seite 14 Methode 2: (a) Verwenden Sie ein Mobiltelefon, um den mit DrayTek Wireless App bezeichneten QR-Code zu scannen, um die DrayTek Wireless APP herunterzuladen. (b) Ö ffnen Sie die APP. (c) Klicken Sie auf der Startseite auf Connect rücken Sie dann auf das QR-Code-Symbol um die Kamera Ihres Mobiltelefons zu öffnen.
-
Seite 15: Kundenservice
Sollte das Gerät trotz mehrerer Versuche nicht korrekt funktionieren, wenden Sie sich bitte sofort an Ihren Händler/DrayTek, um weitere Hilfe zu erhalten. Bei Fragen wenden Sie sich bitte per E-Mail an "support@draytek.de". Webregistrierung ist bevorzugt. Sie können Ihren Access Point via http://www.draytek.com registrieren.
