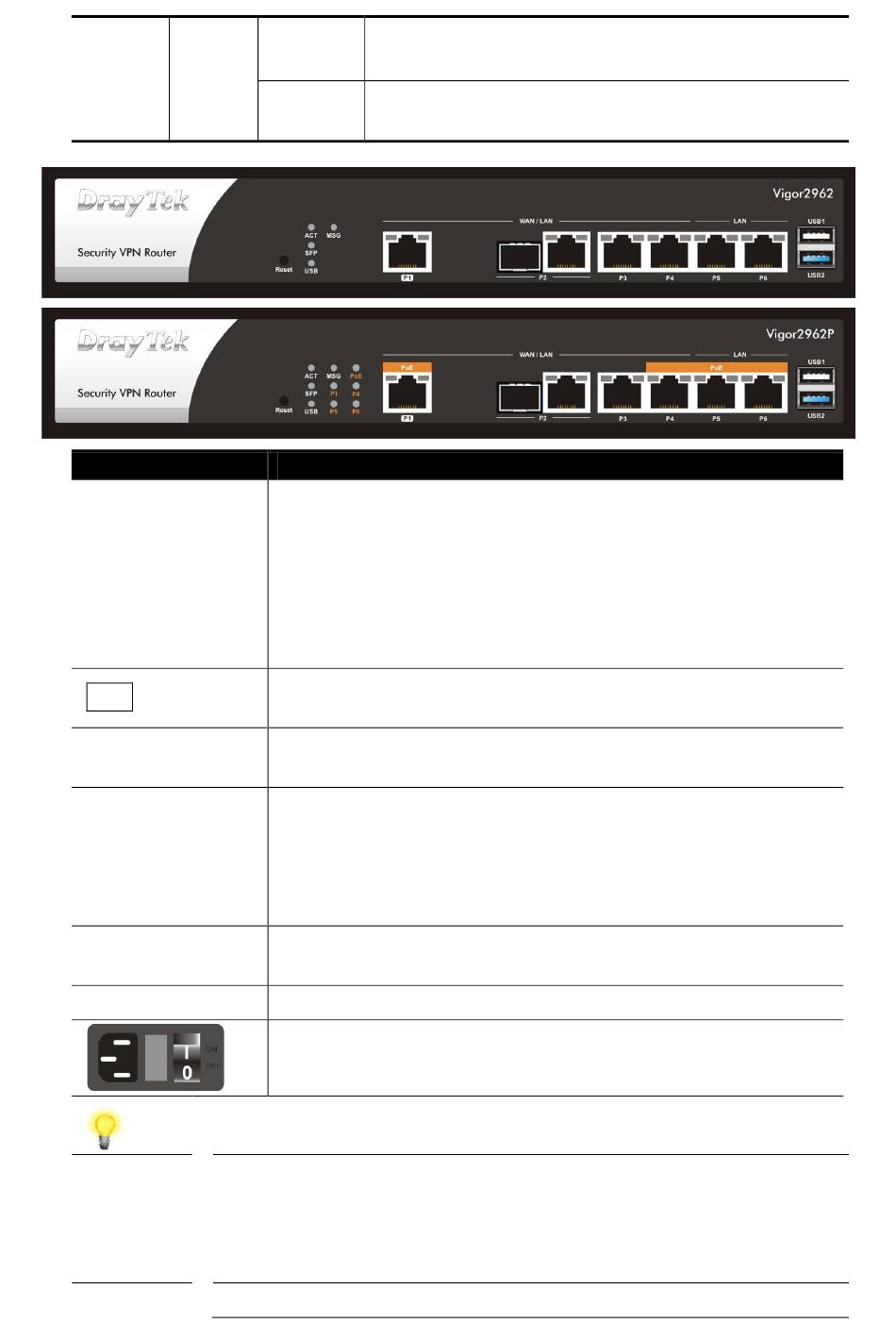

Draytek Vigor2962 Serie Schnellstartanleitung Seite 8

Rechts
Schnittstelle
Reset
P1
P2 (Links)
P2 (Rechts)~P4
P5~P6
USB1~2
Hinweis 1 Die Ports P1 bis P4 können als WAN / LAN Schnittstelle konfiguriert
werden. Wenigstens 2 davon können gleichzeitig als WAN Port aktiv
sein.
Bei Vigor2962P können P1, P4, P5 und P6 auch mit PoE Geräten
verbunden werden.
Hinweis 2 Das PoE Power Budget beträgt bis zu 60W.
Der Ethernet Link ist am entsprechenden Port
An
mit 1Gbps hergestellt.
Der Ethernet Link ist am entsprechenden Port
Aus
mit weniger als 1Gbps hergestellt.
Beschreibung
Zurücksetzen auf Werkseinstellungen.
Verwendung: Schalten Sie den Router ein (ACT LED
blinkt). Drücken Sie den in der Vertiefung befindlichen
Knopf und halten Sie diesen für 5 Sekunden gedrückt.
Wenn die ACT LED schneller als gewöhnlich zu blinken
beginnt, lassen Sie den Knopf bitte los. Der Router startet
nun mit der Werkskunfiguration neu.
Anschluß für lokale Netzwerkgeräte (LAN) oder ein
Modem für den Intrnetzugriff (WAN).
Anschluß für ein SFP Modul mit Geschwindigkeit von 1G
bps.
Anschluß für fernvernetzte Geräte oder lokale
Netzwerkgeräte (WAN/LAN) mit Geschwindigkeiten von
1G/100M/10M bps.
Oder Anschluß für ein Modem für den Internetzugriff
(WAN).
Anschlüsse für lokale Netzwerkgeräte (LAN) mit
Geschwindigkeiten von 1G/100M/10M bps.
Anschluß für ein USB Gerät.
Anschluß für ein Kaltgerätekabel.
Ein-/Aus-Schalter.
3
