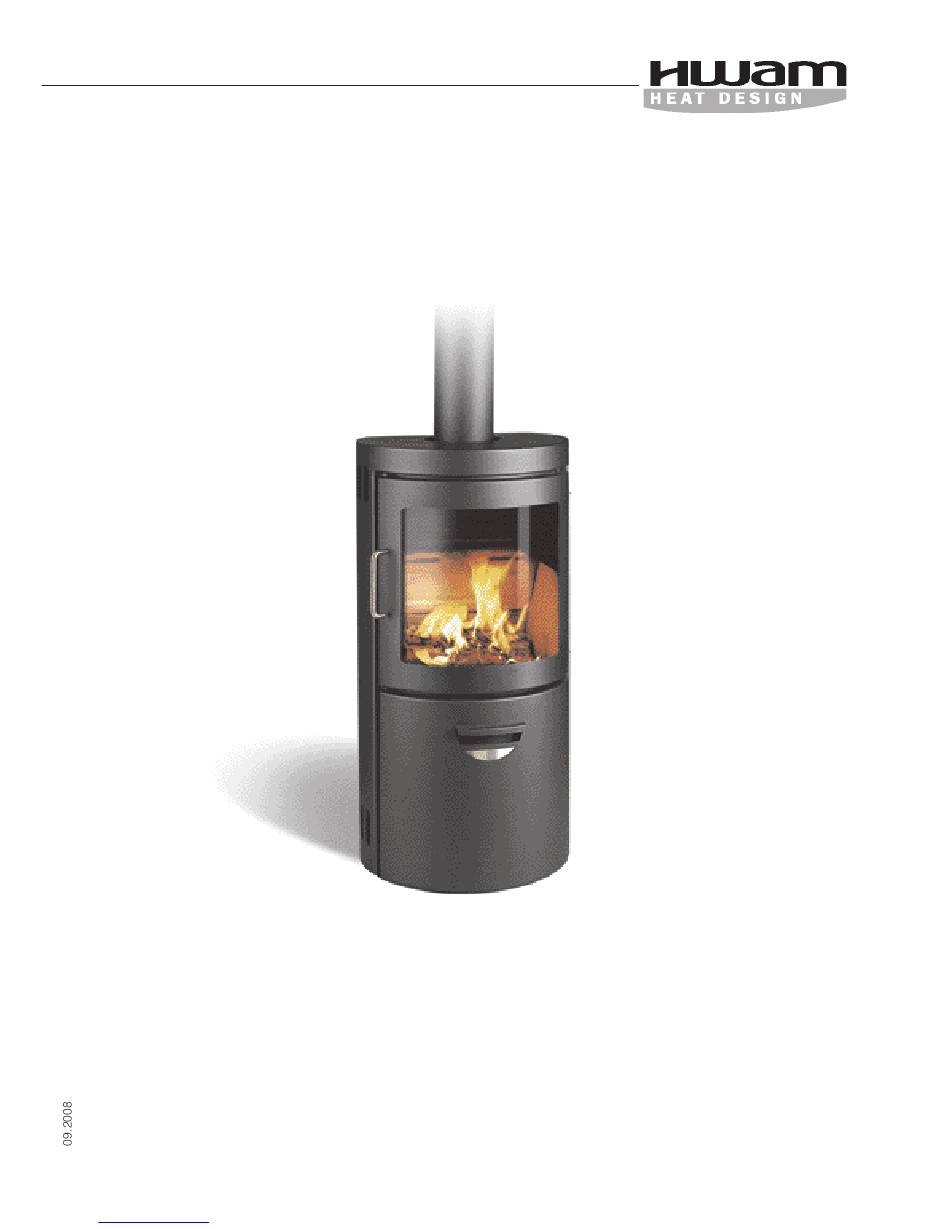

- Seite 1 HWAM Monet Installation af vandtank • Installation of boiler Installation von Wassertank • Bruksanvisning Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
Indholdsfortegnelse, dansk Sikkerhedsmæssige lovkrav ......................... 5 Tilslutning til centralvarmeanlæg ......................6 Totalopvarmning ........................... 7 Tilslutning til solfangeranlæg ........................ 8 Tilslutning sammen med jordvarmeanlæg .................... 9 Tilslutning med automatisk virkende AVTA-ventil ................10 Overensstemmelseserklæring ......................11 Table of content, English Instructions for connection of a stove with domestic water heating ............ 14 Connection to central heating system .................... - Seite 4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 21: Vorschriften Für Den Anschluss Eines Ofens Mit Brauchwasser-Erwärmung
Vorschriften für den Anschluss eines Ofens mit Brauchwasser-Erwärmung Die Aufstellung eines HWAM Kaminofens mit Brauchwasser-Erwärmung muss nach DIN 4751, Blatt 2 erfolgen: 1. Derartige Wärmeerzeuger dürfen nur mit einer höchsten Kesselwasservorlauftemperatur von 90°C betrieben werden. 2. Der Wärmetauscher darf nicht zum Zweck der Brauchwasserbereitung benutzt werden. -
Seite 22: Anschluss An Eine Zentralheizungsanlage
Für die fachgerechte Installation ist der Errichter der Anlage zuständig. Anschluss an eine Zentralheizungsanlage Der HWAM Monet kann an einer neuen Zentralheizungsanlage angeschlossen werden, oder an einer bereits vorhandenen Anlage angekoppelt werden und an als ergänzenden Hilfskes- sel dienen. Das Vorlaufwasser muss bei 4 angeschlossen werden, und das Rücklaufwasser des Kaminofens ist an die Retourleitung anzuschließen. -
Seite 23: Alleinheizung
Die beste Wirkung wird erreicht, wenn die überschüssige Wärme zu Bodenwärme gewechselt wird. Die Fussböden wirken als ein Wärmelager, das langsam die Wärme an die Räume abgibt. Das Wechselventil sichert, dass die Wassertemperatur im HWAM Monet immer über 50°C ist. Dieses ergibt eine bessere Verbrennung und damit einen höheren Wirkungsgrad. -
Seite 24: Anschluss Mit Erdwärme-Kollektoranlage
Der Kaminofenkreislauf sollte möglichst klein und gut isoliert sein. Anschluss mit Erdwärme-Kollektoranlage HWAM Monet wird auf normale Weise an die Zentralheizungsanlage zwischen den Vorlauf- und Rücklaufleitungen eingekoppelt, so das ein Teil des warmen Vorlaufwassers ein zusätzliche Erhitzung erfährt, bevor es sich mit dem kalten Rücklaufwasser vermischt. Da die Wärmepumpe nicht kaltes Rücklaufwasser verträgt, sind vor der Wärmepumpe einen Thermostat und ein... -
Seite 25: Anschluss An Sonnenkollektoranlage
Wohnungsaufwärmung mit Ölheizung. In der Sommerperiode besorgt der Sonnenkollektor die Erwärmung des Brauchwassers. In kälteren Perioden, wie Frühjahr und Herbst, wird mit HWAM Monet ergänzt, der schnell seine Konvektionswärme zum Raum abgibt, und hilft dem Sonnenkollektor, das Wasser in der oberen Hälfte des KombiGefäßes zu erwärmen. - Seite 26 HWAM Monet zusammen mit einer Sonnenkollektoranlage angeschlossen Ausdehnungs- Warmwasser- gefäß lager Warmes Brauch- wasser Kaminofen- kreis Elektrischer Sonnenkollektor- 220V 220V Heizstab kreis Offenes Ausdehnungsgefäß Pumpe Frischwasserzuführung Fussboden- heizungskreis Fussbodenheizung Mix 50° Pumpe Bypass Heizkörperkreis Abfluss Thermostat DT: Differenzthermostat Thermische Ablaufsicherung...
-
Seite 27: Anschluss Mit Thermosicherung Und Geschlossener Expansion
Anschluss mit Thermosicherung und geschlossener Expansion 1. Zugangstutzen 3/4" A. Vorlaufleitung. G. Zugang mit kaltem Wasser 2. Abgangstutzen 1" B. Rücklaufleitung. (Brauchwasser). 3. Zugang Kühlwasser C. Z.B. AVTA-Ventil 50-90°C. H. Thermosicherung mit Sensor 4. Abgang Kühlwasser Öffnet bei steigender Tem- in Sensorstutzen (5). - Seite 34 Downloaded from www.Manualslib.com manuals search engine...
