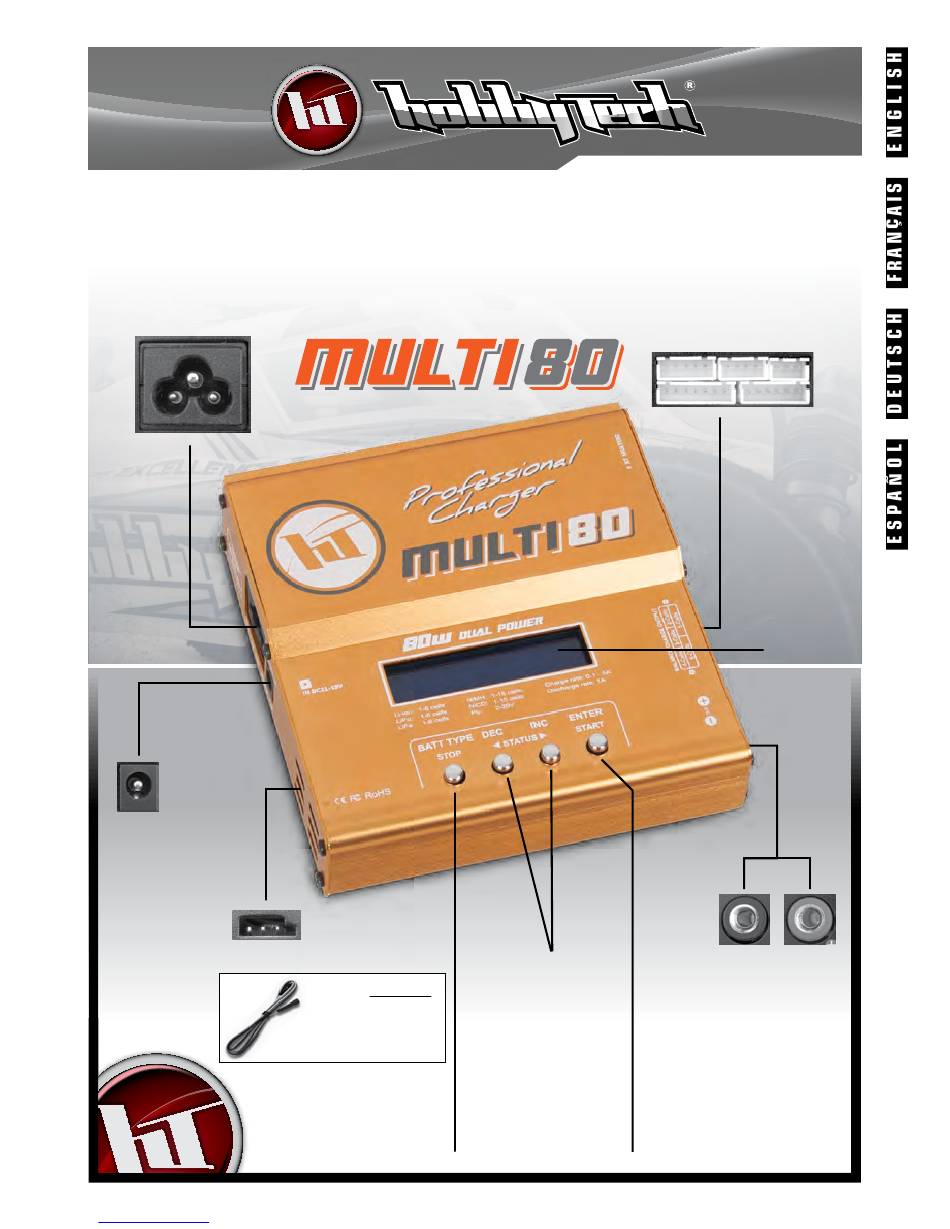

bALANCE CHARGER/DISCHARGER
foR NiCd/NiMH/Lithium/Pb bATTERIES
AC input power port
(AC 100-240V, 50/60HZ)
DC input
power port
11-18V DC
Temperature Sensor
Downloaded from
www.Manualslib.com
Optional:
Temperature Sensor
# XT DUAL-TEMP
Scroll through the Main Menu
Stop any charge processes
manuals search engine
INSTRUCTION
INSTRUCTION
Balance lead sockets
After values
See the status of
individual cell in balance
charge mode
Resume or start charge
processes
Confirm an action
MANUAL
MANUAL
JST-XH ports
LCD
Display
Output charge lead
4mm banana plug
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hobbytech MULTI 80

  • Seite 33 INSTRUCTION bALANCE CHARGER/DISCHARGER MANUAL foR NiCd/NiMH/Lithium/Pb bATTERIES AC Leistungseingang Anschluss Optional: Ausgleich Stecker (AC 100-240V, 50/60HZ) JST-XH Anschluss Temperatur Sensor # XT DUAL-TEMP Bildscherm Eingangskabel Anschluss 11-18V DC Ausgang Ladekabel Nachwerten Temperatursensor 4mm Bananen Status der jeweiligen Stecker Zellen im Ausgleich Lademodus Blättern Sie durch das Fortsetzen und Starten von...

  • Seite 34: Technische Daten

    Vielen Dank für den Kauf des Ladegerätes. Sie erhalten ein schnelles Lade-/Entladegerät mit eingebauten Balancer, sowie mit computerisierten Hochleistungs-Mikroprozessor und spezieller Bedienungssoftware. Bitte lesen Sie diese Bedienungsanleitung vollständig und aufmerksam durch, da diese eine Vielzahl von speziellen Programmier- und Sicherheitsinformationen enthält. TECHniSCHE DATEn Betriebsspannungsbereich: DC 10,0 bis 18,0 Volt Ausgangsleistung: max.

  • Seite 35: Warnungen Und Sciherheitshinweise

    Lithium Batterie «Schnell» und «Lager» Modus Sie können Lithium Batterien für besondere Zwecke laden. «Schnell» Ladung verringert die Ladezeit der Lithium Batterie und «Lager» Modus steuert die endgültige Spannung der Batterie, in geeignet ist für eine lange Lagerung. Maximale Sicherheit •...
  • Seite 36 1. Lassen Sie das Ladegerät niemals unbeaufsichtigt, wenn dies an die Stromversorgung angeschlossen ist. Wird eine Fehlfunktion festgestellt, beenden Sie sofort den Prozess und schlagen Sie in der Bedienungsanleitung nach, um den Fehler zu beheben. 2. Halten Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze, direkte Sonneneinstrahlung und Vibrationen fern.

  • Seite 37: Allgemeine Hinweise Zum Betrieb

    ALLgEMEinE HinWEiSE ZUM BETriEB Aufladen Während de Ladeprozesses wird die Batterie mit einer spezifischen Anzahlt von elektrischer Energie versorgt. Ladestrom multiplizieren mit der Ladezeit ergibt die Ladequantität. Der maximal erlaubte Ladestrom variiert und hängt von Batterietyp und der Leistung ab, welche in der Herstellerinformation zurück zu finden ist. Nur Akkus die ausdrücklich angegeben und in der Lage sind für schnelle Ladung dürfen mit höherer Schnelligkeit als dem Standard Ladestrom geladen werden.
  • Seite 38 Der Bildschirm zeigt die nominal Spannung der Lithium Batterie. Es gibt 3 Arten LiFe von Lithium Batterien: LiFe(3.3V), Lilo(3.6V) or LiPo(3.7V). Diese Information V.Type 3.3V ist extrem wichtig, da Sie die Batterie kontrollieren müssen, um sicher zu gehen das alles richtig eingestellt ist. Sollte es unterschiedlich zum richtigen Wert sein, kann es zu einer Explosion während des Ladens kommen.

  • Seite 39: Sicherheitszeit Berechnung

    Zeiten während des Betriebs, um einen Moduswechsel zu bestätigen. Diese Funktionen können ein- oder ausgeschaltet werden. Input power low Diese Funktion überwacht die Spannung der Energiezufuhr zur Stromversorgung des Ladegerätes. Wenn die Spannung niedriger ist als der vom eingestellten Cut-off 10.0V Wert, wird das Programm zwangsweise beendet, um die Energiezufuhr der Batterie zu schützen...

  • Seite 40: Laden Von Lithium Batterie Im Ausgleichsmodus

    Drücken Sie hierfür die sTarT/EnTEr Taste. Wenn die Anzahlen nicht identisch sind, dann drücken Sie BaTT TYpE/sTop Taste, um zum vorherigen Bildschirm zurück zu kehren. Sie können nun erneut die Anzahl der Zellen des Akku Packs kontrollieren und dann fortfahren. Diese Anzeige zeigt Ihnen den „Richtigen Zeit Status“...

  • Seite 41: Entladen Von Lithium Batterie

    Li3S 2.0A 12.59V Diese Anzeige zeigt Ihnen den „Richtigen Zeit Status“ während des Schnell- Ladeprozesses. Um den Ladevorgang zu stoppen, drücken Sie einmal die BaTT CHG 022:43 00682 TYpE/sTop Taste. «AUfBEWAHrUngkOnTrOLLE» VOn LiTHiUM BATTEriE Diese Funktion ist für das Laden / Entladen von Batterien die noch niemals benutzt wurden. Dieses Programm wurde entworfen, für das Laden / Entladen von Batterien spezifisch im Originalzustand.
  • Seite 42 niMH / niCD BATTEriE PrOgrAMM Diese Programme sind zum Laden oder Entladen von NiMH (Nickel-Metall-Hydrid) oder NiCd (Nickel- Cadmium) Akkus für R/C Modelle. Um den Wert in der Anzeige zu ändern, drücken Sie sTarT / EnTEr Taste, sobald es blinkt ändern Sie den Wert mit der inC oder DEC Taste. Der Wert wird durch einmaliges Drücken der sTarT / EnTEr Taste gespeichert.

  • Seite 43: Pb (Blei-Schwefelsäure) Batterie Programm

    PB (BLEi-SCHWEfELSäUrE) BATTEriE PrOgrAMM Das Programm ist nur für das Laden von Pb (lead-acid) Batterien mit einer nominalen Spannung von 2 bis 20V geeignet. Pb (lead-acid) Batterien sind unterschiedlich zu NiCd / NiMH Batterien. Diese Batterien können nur niedrigeren Strom liefern, um die Kapazität zu kompensieren. Diese Einschränkung gilt auch für den Ladprozess. Allgemein gilt;...

  • Seite 44: Verschiedene Informationen Im Programm

    Stellen Sie den Ladstrom im manuellen Modus oder das Stromlimit im NiMH CHARGE automatischen Modus ein. Drücken Sie die inC und DEC Taste gleichzeitig um LIMIT 5.0A das aktuelle Feld blinken zu lassen um so den Lademodus zu wechseln. NiMH DISCHARGE Stellen Sie den Entladstrom und die Endspannung ein.

  • Seite 45: Warnung Und Fehler Informationen

    Safety Timer 200min USB/Temp Select 3-poliger Stecker ist ausgewählt für den USB Anschluss. Enabled Die externe Temperatur wird angezeigt wenn der Temperatur Fühler benutzt Ext.Temp wird. IN Power Voltage Präsentiert die Eingangsspannung. 12.56V Die Batterie ist mit jeden Anschluss über ein Kabel verbunden, Sie können 4.14 4.16 4.09...

  • Seite 46: Glossar Der Fachbegriffe

    Der Prozessor erkennt, dass die Spannung niedriger ist, als die Einstellung im BATTERY CHECK Lithium Programm. Bitte kontrollieren Sie die Spannung jeder einzelner Zelle. LOW VOLTAGE Der Prozessor erkennt, dass die Spannung höher ist, als die Einstellung im BATTERY CHECK Lithium Programm.
  • Seite 47 • Nennspannung (V): Die Nennspannung des Akkus kann wie folgt ermittelt werden: - NiCd oder NiMH: Multiplizieren der Gesamtzahl der Zellen im Pack mit 1,2. Ein 8-Zellen Paket hat eine Nennspannung von 9,6 Volt (8 * 1.2). - LiPo: Multiplizieren Sie die Gesamtzahl der Zellen in der Packung mit 3,7. Ein 3-Zellen in Reihe geschalteter LiPo hat eine Nennspannung von 11,1 Volt (3 * 3.7).

  • Seite 48: Maximum-Schaltung Power-Chart

    MAXiMUM-SCHALTUng POWEr-CHArT Wenn die Spannung der Batterie mehr als 10V beträgt, könnte die tatsächliche Menge des gelieferten Ladestrom an die Batterie automatisch so begrenzt werden, dass das Ladegerät die maximalen Ladeleistung von 50 Watt nicht überschreitet. Auch für die Batterie die mehr als 5V beträgt, kann der Entladestrom der Batterie durch den maximal zulässigen Entladungsleistung von 5 Watt begrenzt werden.
