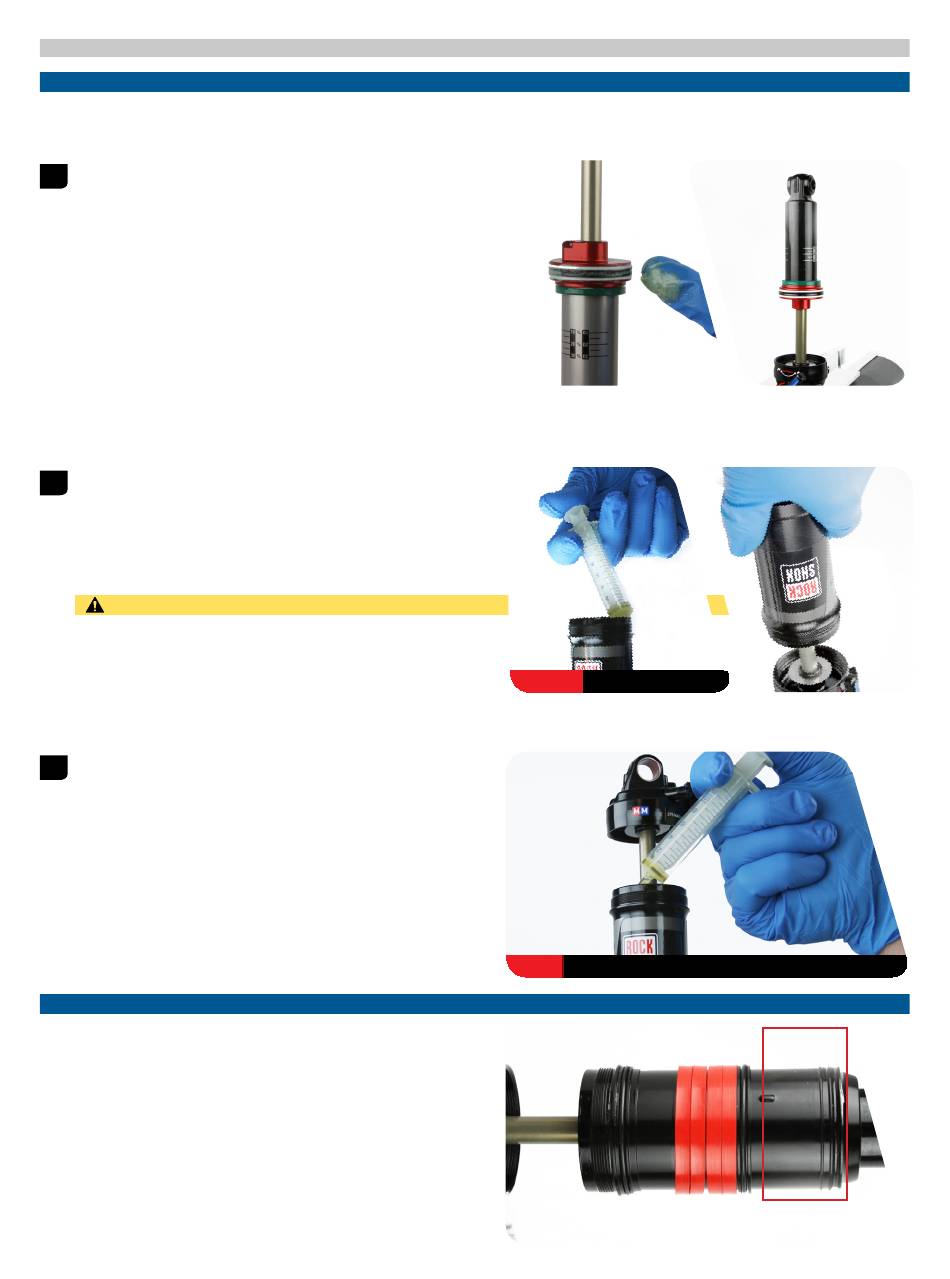

E i n b a u d e r L u f t k a m m e r
Verwenden Sie einen Schraubstock mit Klemmbacken aus Aluminium, um das Führungsstangenauge beim Festklemmen zu
schützen.
Installieren Sie den oberen Anschlagpuffer auf dem
1
Dämpferkörper. Tragen Sie RockShox Dynamic-Dichtungsfett
auf die Dichtungen der Dichtkopf/Luftkolben-Baugruppe auf.
Fixieren Sie das Führungsstangenauge wieder in dem
Schraubstock mit weichen Klemmbacken.
Geben Sie 0,5 ml Maxima Maxum4 Extra 15W-50 in die
2
Luftkammer, bevor Sie die Luftkammer auf dem Dämpfer
installieren. Drücken Sie die Luftkammer fest nach unten, bis die
Dichtkopf/Luftkolben-Baugruppe in die Luftkammer eingeführt
wird.
DebonAir™-Luftkammern: Die äußere Hülse befindet sich zu
diesem Zeitpunkt nicht auf der Luftkammer.
VORSICHT – VERLETZUNGSGEFAHR FÜR DIE AUGEN
Wenn Sie die Luftkammer auf dem Dämpfer aufsetzen, spritzt
Öl aus den Bohrungen. Tragen Sie eine Schutzbrille!
Entnehmen Sie den Dämpfer aus dem Schraubstock und
3
spannen Sie das Dämpferkörperauge in die weichen
Klemmbacken ein.
Geben Sie weitere 0,5 ml Maxima Maxum4 Extra 15W-50 in die
Luftkammer.
Bei einigen Luftkammern sind bereits Bottomless-Ringe instal-
liert. Installieren Sie keine Bottomless-Ringe in dem in der
Abbildung eingerahmten Bereich, da dies den Federweg und
die Leistung des Dämpfers beeinträchtigen würde.
31
H I N W E I S
H I N W E I S
15w 0,5 mL
15W 0,5 ml
