SRAM RockShox Monarch RT3/R Wartungsanleitung Seite 26

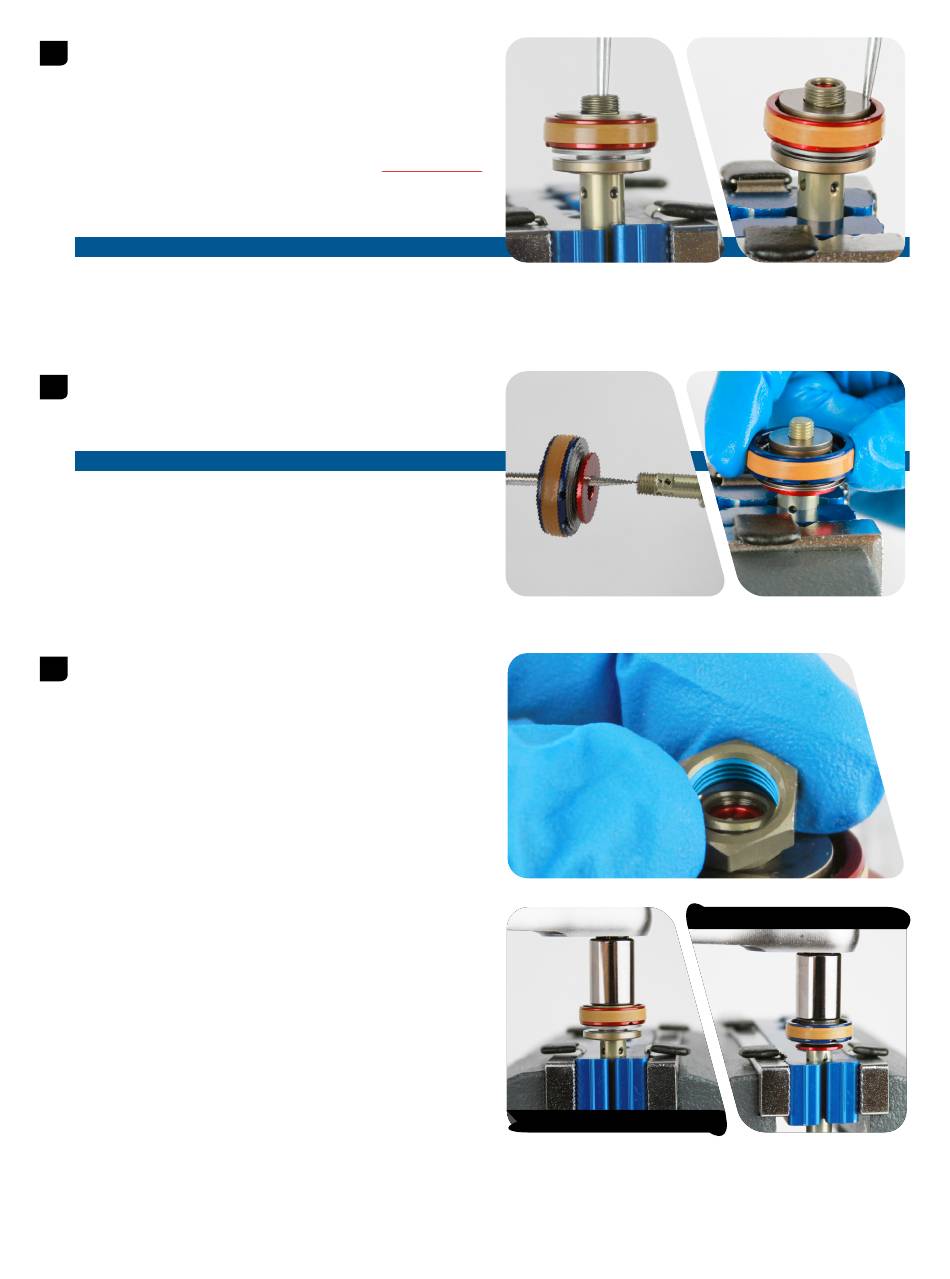

Monarch™ RT3: Setzen Sie die Hauptkolben-Baugruppe, die
15
Sie in Schritt 5 entfernt haben, auf die Dämpferführungsstange
auf. Drücken Sie die Federplättchen mit den Fingern
zusammen und zentrieren Sie den Stapel unter dem
Hauptkolben. Zentrieren Sie den Federplättchen-Stapel mit
einem kleinen Dorn entlang des Innenrands des Hauptkolbens.
Falls gewünscht, bauen Sie ein neues Kolben-Tune ein. Siehe
im aktuellen RockShox-Ersatzteilkatalog unter
auf der Seite Service.
Stellen Sie sicher, dass Sie die Anordnung der Teile der
Hauptkolben-Baugruppe beibehalten.
Wenn die Federplättchen nicht zentriert und in der richtigen
Reihenfolge montiert werden, arbeitet der Dämpfer nicht
ordnungsgemäß.
Monarch R: Setzen Sie die Hauptkolben-Baugruppe, die Sie in
16
Schritt 5 entfernt haben, auf die Dämpferführungsstange auf.
Stellen Sie sicher, dass Sie die Anordnung der Teile der
Hauptkolben-Baugruppe beibehalten.
Wenn die Federplättchen nicht zentriert und in der richtigen
Reihenfolge montiert werden, arbeitet der Dämpfer nicht
ordnungsgemäß.
Schrauben Sie die Hauptkolbenmutter auf die
17
Dämpferführungsstange.
Monarch™ RT3: Ziehen Sie die Mutter mit einem
Drehmomentschlüssel mit einer 12-mm-Stecknuss mit 4,5 N•m
an.
Monarch R: Ziehen Sie die Mutter mit einem
Drehmomentschlüssel mit einer 10-mm-Stecknuss mit 4,5 N•m
an.
Entnehmen Sie die Baugruppe aus dem Schraubstock.
25
www.sram.com
H I N W E I S
H I N W E I S
12 mm 4,5 N·m
10 mm 4,5 N·m
Wartung des Kolbens
