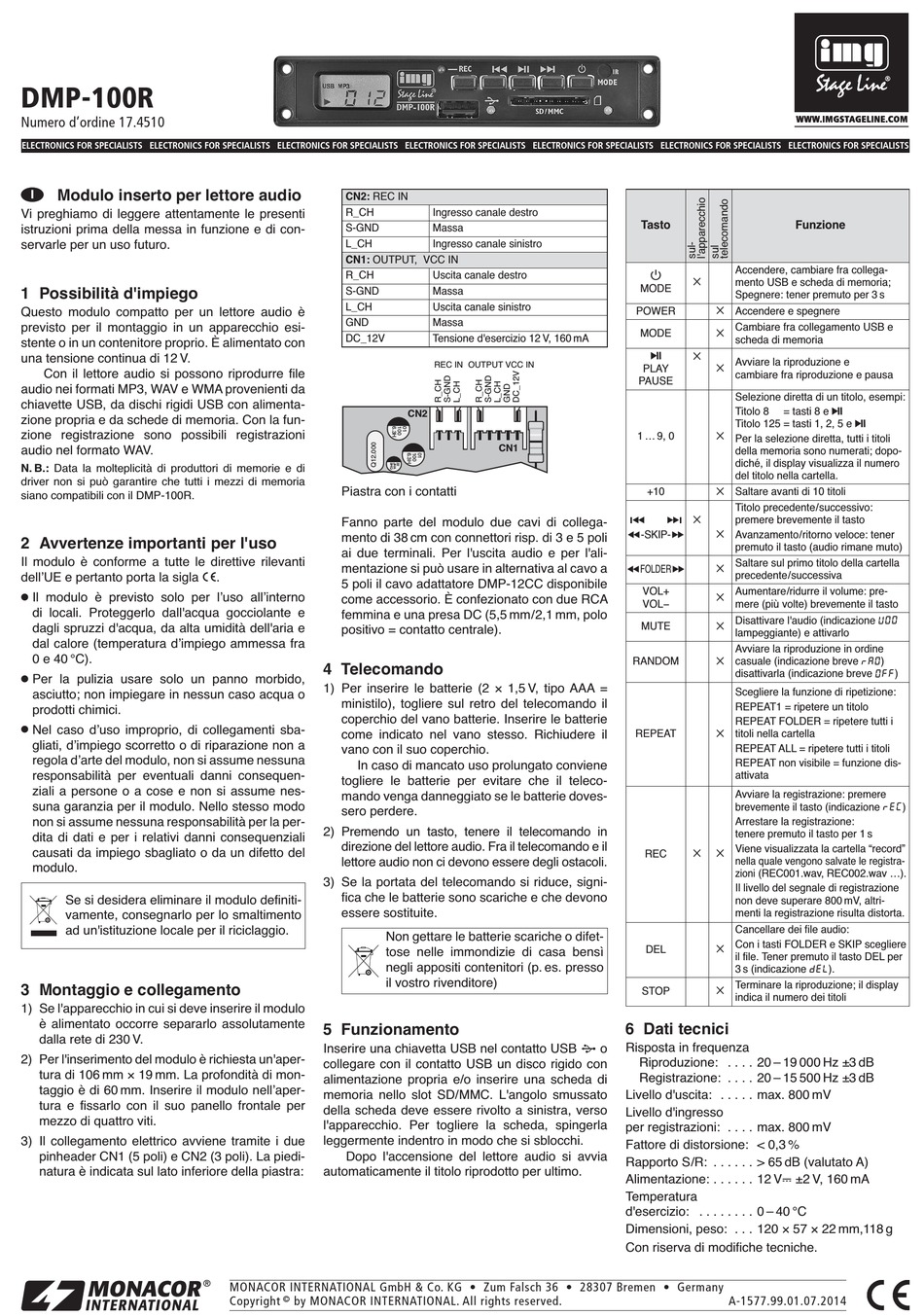

DMP-100R
Numero d'ordine 17.4510
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
Modulo inserto per lettore audio
I
Vi preghiamo di leggere attentamente le presenti
istruzioni prima della messa in funzione e di con-
servarle per un uso futuro.
1 Possibilità d'impiego
Questo modulo compatto per un lettore audio è
previsto per il montaggio in un apparecchio esi-
stente o in un contenitore proprio. È alimentato con
una tensione continua di 12 V.
Con il lettore audio si possono riprodurre file
audio nei formati MP3, WAV e WMA provenienti da
chiavette USB, da dischi rigidi USB con alimenta-
zione propria e da schede di memoria. Con la fun-
zione registrazione sono possibili registrazioni
audio nel formato WAV.
N. B.: Data la molteplicità di produttori di memorie e di
driver non si può garantire che tutti i mezzi di memoria
siano compatibili con il DMP-100R.
2 Avvertenze importanti per l'uso
Il modulo è conforme a tutte le direttive rilevanti
dellʼUE e pertanto porta la sigla
G
Il modulo è previsto solo per lʼuso allʼinterno
di locali. Proteggerlo dall'acqua gocciolante e
dagli spruzzi d'acqua, da alta umidità dell'aria e
dal calore (temperatura dʼimpiego ammessa fra
0 e 40 °C).
G
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso acqua o
prodotti chimici.
G
Nel caso dʼuso improprio, di collegamenti sba-
gliati, dʼimpiego scorretto o di riparazione non a
regola dʼarte del modulo, non si assume nessuna
responsabilità per eventuali danni consequen-
ziali a persone o a cose e non si assume nes-
suna garanzia per il modulo. Nello stesso modo
non si assume nessuna responsabilità per la per-
dita di dati e per i relativi danni consequenziali
causati da impiego sbagliato o da un difetto del
modulo.
Se si desidera eliminare il modulo definiti-
vamente, consegnarlo per lo smaltimento
ad un'istituzione locale per il riciclaggio.
3 Montaggio e collegamento
1) Se l'apparecchio in cui si deve inserire il modulo
è alimentato occorre separarlo assolutamente
dalla rete di 230 V.
2) Per l'inserimento del modulo è richiesta un'aper-
tura di 106 mm × 19 mm. La profondità di mon-
taggio è di 60 mm. Inserire il modulo nellʼaper-
tura e fissarlo con il suo panello frontale per
mezzo di quattro viti.
3) Il collegamento elettrico avviene tramite i due
pinheader CN1 (5 poli) e CN2 (3 poli). La piedi-
natura è indicata sul lato inferiore della piastra:
CN2: REC IN
R_CH
S-GND
L_CH
CN1: OUTPUT, VCC IN
R_CH
S-GND
L_CH
GND
DC_12V
Piastra con i contatti
Fanno parte del modulo due cavi di collega-
mento di 38 cm con connettori risp. di 3 e 5 poli
ai due terminali. Per l'uscita audio e per l'ali-
mentazione si può usare in alternativa al cavo a
.
5 poli il cavo adattatore DMP-12CC disponibile
come accessorio. È confezionato con due RCA
femmina e una presa DC (5,5 mm / 2,1 mm, polo
positivo = contatto centrale).
4 Telecomando
1) Per inserire le batterie (2 × 1,5 V, tipo AAA =
ministilo), togliere sul retro del telecomando il
coperchio del vano batterie. Inserire le batterie
come indicato nel vano stesso. Richiudere il
vano con il suo coperchio.
In caso di mancato uso prolungato conviene
togliere le batterie per evitare che il teleco-
mando venga danneggiato se le batterie doves-
sero perdere.
2) Premendo un tasto, tenere il telecomando in
direzione del lettore audio. Fra il telecomando e il
lettore audio non ci devono essere degli ostacoli.
3) Se la portata del telecomando si riduce, signi-
fica che le batterie sono scariche e che devono
essere sostituite.
5 Funzionamento
Inserire una chiavetta USB nel contatto USB
collegare con il contatto USB un disco rigido con
alimentazione propria e/o inserire una scheda di
memoria nello slot SD/ MMC. L'angolo smussato
della scheda deve essere rivolto a sinistra, verso
l'apparecchio. Per togliere la scheda, spingerla
leggermente indentro in modo che si sblocchi.
Dopo l'accensione del lettore audio si avvia
automaticamente il titolo riprodotto per ultimo.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
Ingresso canale destro
Massa
Ingresso canale sinistro
Uscita canale destro
Massa
Uscita canale sinistro
Massa
Tensione d'esercizio 12 V, 160 mA
REC IN OUTPUT VCC IN
CN2
CN1
Non gettare le batterie scariche o difet-
tose nelle immondizie di casa bensì
negli appositi contenitori (p. es. presso
il vostro rivenditore)
Tasto
Accendere, cambiare fra collega-
mento USB e scheda di memoria;
MODE
Spegnere: tener premuto per 3 s
Accendere e spegnere
POWER
Cambiare fra collegamento USB e
MODE
scheda di memoria
Avviare la riproduzione e
PLAY
cambiare fra riproduzione e pausa
PAUSE
Selezione diretta di un titolo, esempi:
Titolo 8
Titolo 125 = tasti 1, 2, 5 e
1 ... 9, 0
Per la selezione diretta, tutti i titoli
della memoria sono numerati; dopo-
diché, il display visualizza il numero
del titolo nella cartella.
Saltare avanti di 10 titoli
+10
Titolo precedente / successivo:
premere brevemente il tasto
-SKIP-
Avanzamento / ritorno veloce: tener
premuto il tasto (audio rimane muto)
Saltare sul primo titolo della cartella
FOLDER
precedente / successiva
VOL+
Aumentare /ridurre il volume: pre-
VOL−
mere (più volte) brevemente il tasto
Disattivare l'audio (indicazione
MUTE
lampeggiante) e attivarlo
Avviare la riproduzione in ordine
RANDOM
casuale (indicazione breve
disattivarla (indicazione breve
Scegliere la funzione di ripetizione:
REPEAT1 = ripetere un titolo
REPEAT FOLDER = ripetere tutti i
REPEAT
titoli nella cartella
REPEAT ALL = ripetere tutti i titoli
REPEAT non visibile = funzione dis -
attivata
Avviare la registrazione: premere
brevemente il tasto (indicazione
Arrestare la registrazione:
tenere premuto il tasto per 1 s
Viene visualizzata la cartella "record"
REC
nella quale vengono salvate le registra-
zioni (REC001.wav, REC002.wav ...).
Il livello del segnale di registrazione
non deve superare 800 mV, altri-
menti la registrazione risulta distorta.
Cancellare dei file audio:
Con i tasti FOLDER e SKIP scegliere
DEL
il file. Tener premuto il tasto DEL per
3 s (indicazione
Terminare la riproduzione; il display
STOP
indica il numero dei titoli
6 Dati tecnici
Risposta in frequenza
o
Riproduzione: . . . . 20 – 19 000 Hz ±3 dB
Registrazione: . . . . 20 – 15 500 Hz ±3 dB
Livello d'uscita: . . . . . max. 800 mV
Livello d'ingresso
per registrazioni: . . . . max. 800 mV
Fattore di distorsione: < 0,3 %
Rapporto S /R: . . . . . . > 65 dB (valutato A)
Alimentazione: . . . . . . 12 V ± 2 V, 160 mA
Temperatura
d'esercizio: . . . . . . . . 0 – 40 °C
Dimensioni, peso: . . . 120 × 57 × 22 mm,118 g
Con riserva di modifiche tecniche.
A-1577.99.01.07.2014
