Den RTC Akku anschließen

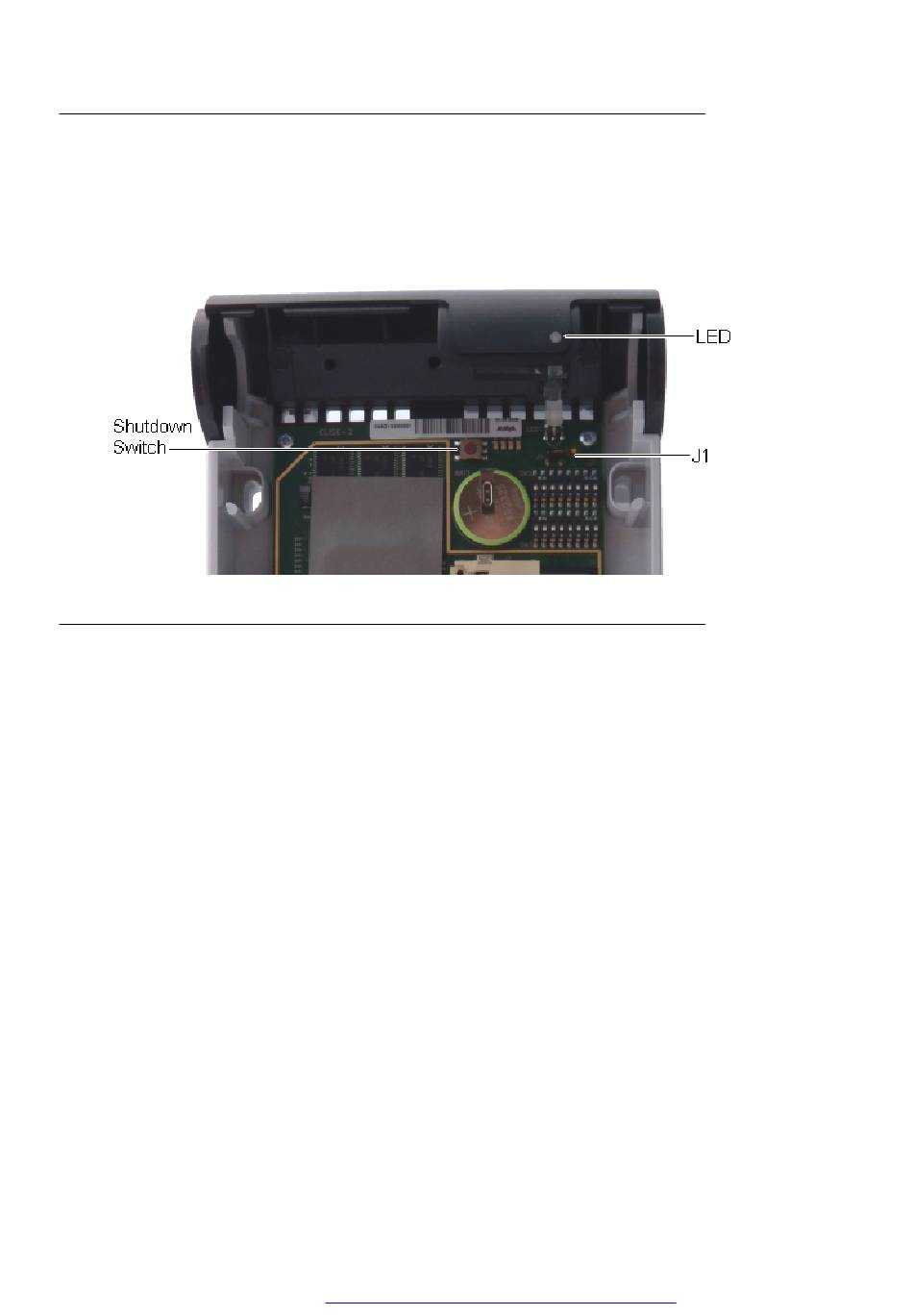

Die AIWS Platine verfügt über einen 3V Lithium-Akku, der die Echtzeituhr (Real Time Clock -
RTC) der Platine versorgt, wenn die Stromzufuhr zur AIWS ausgeschaltet ist. Bei der
Auslieferung der AIWS Einheit ist der Akku nicht angeschlossen. Der Akku kann über den
Schalter J1, der sich rechts oben auf der Platine befindet, verbunden werden. Schalten Sie
den Schalter auf die Position 2-3.

Anschluss von Kabeln an AIWS

Vorgehensweise
1. Lokalisieren Sie die Schaltersets SW2 und SW3, die sich oben rechts auf der AIWS-
Platine befinden. Vergewissern Sie sich, dass alle Schalter sich in der Off/Aus-Position
befinden.
2. Suchen Sie den LAN Port und den J5 Stromanschluss. Direkt unter diesen befindet
sich eine Plastikleiste. Entfernen Sie vorsichtig so viel von der Leiste, wie nötig ist, um
das Kabel an den LAN Port und den Stromanschluss zu führen nachdem die AIWS
Abdeckung wieder angebracht wurde.
