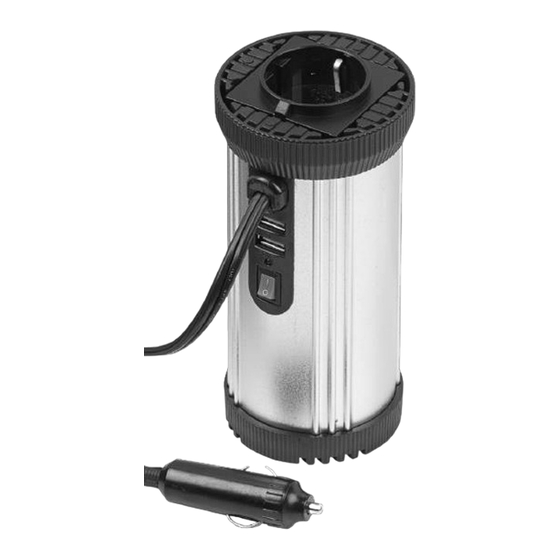

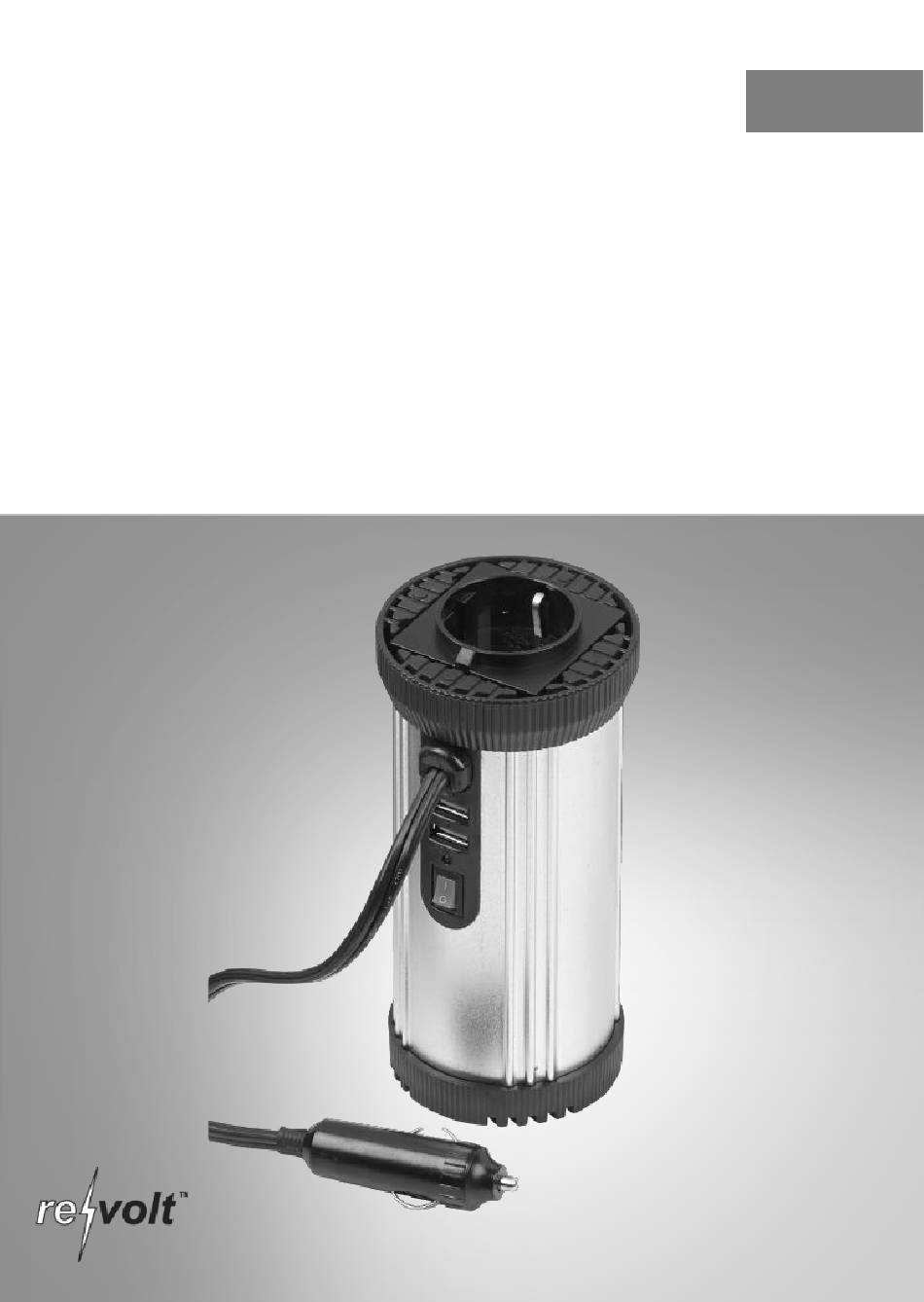

- Seite 1 Kfz-Spannungswandler mit 230-V-Steckdose und USB Bedienungsanleitung NX-3615-675...
-
Seite 2: Inhaltsverzeichnis
Fehlerbehebung ............... 15 Technische Daten ............18 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Revolt - www.revolt-power.de... -
Seite 3: Ihr Neues Produkt
Die automatische Sicherheitsabschaltung schützt die Batterien vor Tiefentladung. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Spannungswandler optimal einsetzen können. Lieferumfang • Spannungswandler • Sicherung • Bedienungsanleitung Revolt - www.revolt-power.de... -
Seite 4: Produktvarianten
Produktvarianten NX-3615-675: revolt Spannungswandler 150 W NX-3616-675: revolt Spannungswandler 100 W NX-3617-675: revolt Spannungswandler 1000 W NX-3618-675: revolt Spannungswandler 700 W NX-3619-675: revolt Spannungswandler 300 W Revolt - www.revolt-power.de... -
Seite 5: Sicherheitshinweise
Geräten besteht die Gefahr eines elektrischen Schlages! • Das Gerät hat Schutzklasse 2 . • Ergreifen Sie je nach Anwendungssituation und Verbraucher der Schutzklasse I (mit Erdungsleiter) Maßnahmen zum Schutz gegen elektrischen Schlag (Potentialausgleich, Erdung, Fehlerstromschutzschalter ect.). Revolt - www.revolt-power.de... - Seite 6 • Betreiben Sie den Spannungswandler nur in einer trockenen Umgebung. Lassen Sie niemals Wasser an oder in das Gerät gelangen. Es besteht die Gefahr eines Stromschlags. • Bedienen Sie das Gerät niemals mit feuchten oder nassen Händen. Revolt - www.revolt-power.de...
- Seite 7 Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten. Revolt - www.revolt-power.de...
-
Seite 8: Wichtige Hinweise Zur Entsorgung
Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Revolt - www.revolt-power.de... -
Seite 9: Konformitätserklärung
3615-675 in Übereinstimmung mit der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/30/EU und der RoHS Richtlinie 2011/65/EU + (EU)2015/863 befindet. befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-3615 ein. Revolt - www.revolt-power.de... -
Seite 10: Funktionsweise
Spannungsquelle, um Geräteschäden zu vermeiden. • Hinweis auf niedrige Batteriespannung: • Der Spannungswandler schaltet sich automatisch aus rote leuchtet auf, wenn Eingangsspannung unter 10,5 V (bei 12 V) abfällt. Die Anzeige leuchtet grün, wenn die Eingangsspannung Revolt - www.revolt-power.de... - Seite 11 • Überstromschutz: • Der Spannungswandler verfügt als Schutz gegen Überströme über Schmelzsicherungen am Eingang der Stromversorgung. Sie trennen den Spannungswandler von der Stromquelle, sobald ein Überstrom auftritt. • Lassen Sie die Sicherungen nur von Fachpersonal austauschen. Revolt - www.revolt-power.de...
-
Seite 12: Installation
(z.B. Schalter oder Stecker) vorhanden sein, die leicht zugänglich und jederzeit spannungslos schaltbar ist. Gehen Sie beim Anschließen des Spannungswandlers folgendermaßen vor: 1. Schalten Sie die Zündung Ihres Fahrzeugs aus. 2. Stellen Sie sicher, dass der Spannungswandler ausgeschaltet ist. Revolt - www.revolt-power.de... - Seite 13 Schalten Sie immer zuerst den Spannungswandler und danach den Verbraucher ein. HINWEIS: Das Starten des Motors erzeugt einen Spannungsabfall, aufgrund dessen der Spannungswandler neu gestartet werden muss. Achten Sie darauf, dass zwischen dem Aus- und dem erneuten Einschalten mindestens 6 Sekunden liegen. Revolt - www.revolt-power.de...
- Seite 14 Sie, dass Karosserie Fahrzeugs negativ (-) gepolt bzw. Masse ist. Nach dem Einschalten des Spannungswandlers kann es vorkommen, dass die rote LED-Kontrollanzeige kurz aufleuchtet und auch ein kurzer Signalton ertönt. Sobald die grüne LED-Kontrollanzeige leuchtet, Spannungswandler betriebsbereit. Revolt - www.revolt-power.de...
-
Seite 15: Fehlerbehebung
Zündung Spannung. eingeschaltet ist. Mangelnder Laden Sie die Stromausgang Batteriespannung Batterie auf oder liegt unter 10,5 ersetzen Sie sie. Volt. Mangelnder Der Verbraucher Reduzieren Sie Stromausgang benötigt zu viel die Last, sodass Leistung. sie der Nennleistung entspricht. Revolt - www.revolt-power.de... - Seite 16 Stromquelle an. Niedrige Es wird ein Verwenden Sie Ausgangsspannu Voltmeter mit einen Effektivwert- Durchschnittsabn Voltmeter. ahme verwendet. Niedrige Reduzieren Sie Ausgangsspannu Spannungswandle die Last, sodass r ist überlastet. sie der Nennleistung entspricht. Revolt - www.revolt-power.de...
- Seite 17 Die Batterie ist in Ersetzen Sie die Batterie schlechtem Batterie. Zustand. Schwache Die Spannung ist Überprüfen Sie Batterie nicht ausreichend oder es bestehen Kabelverbindunge extreme n und Pole und Spannungsschwa reinigen oder nkungen. ersetzen Sie diese nötigenfalls. Revolt - www.revolt-power.de...
-
Seite 18: Technische Daten
Ausgangswellenform Modifizierter Sinus Wirkungsgrad > 85 % Unterspannungswartung (V) 10,5 V Überstromschutz (A) DC 20 A (Schmelzsicherungen) 2 USB-Anschlüsse (Nennwerte) Je 5 V, 2,1 A Maße ohne Kabel 16,5 x 7,8 x 7,8 cm Gewicht 0,4 kg Revolt - www.revolt-power.de... - Seite 19 Revolt - www.revolt-power.de...
- Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Revolt - www.revolt-power.de © REV1 – 22.01.2021 – DD//CW...
