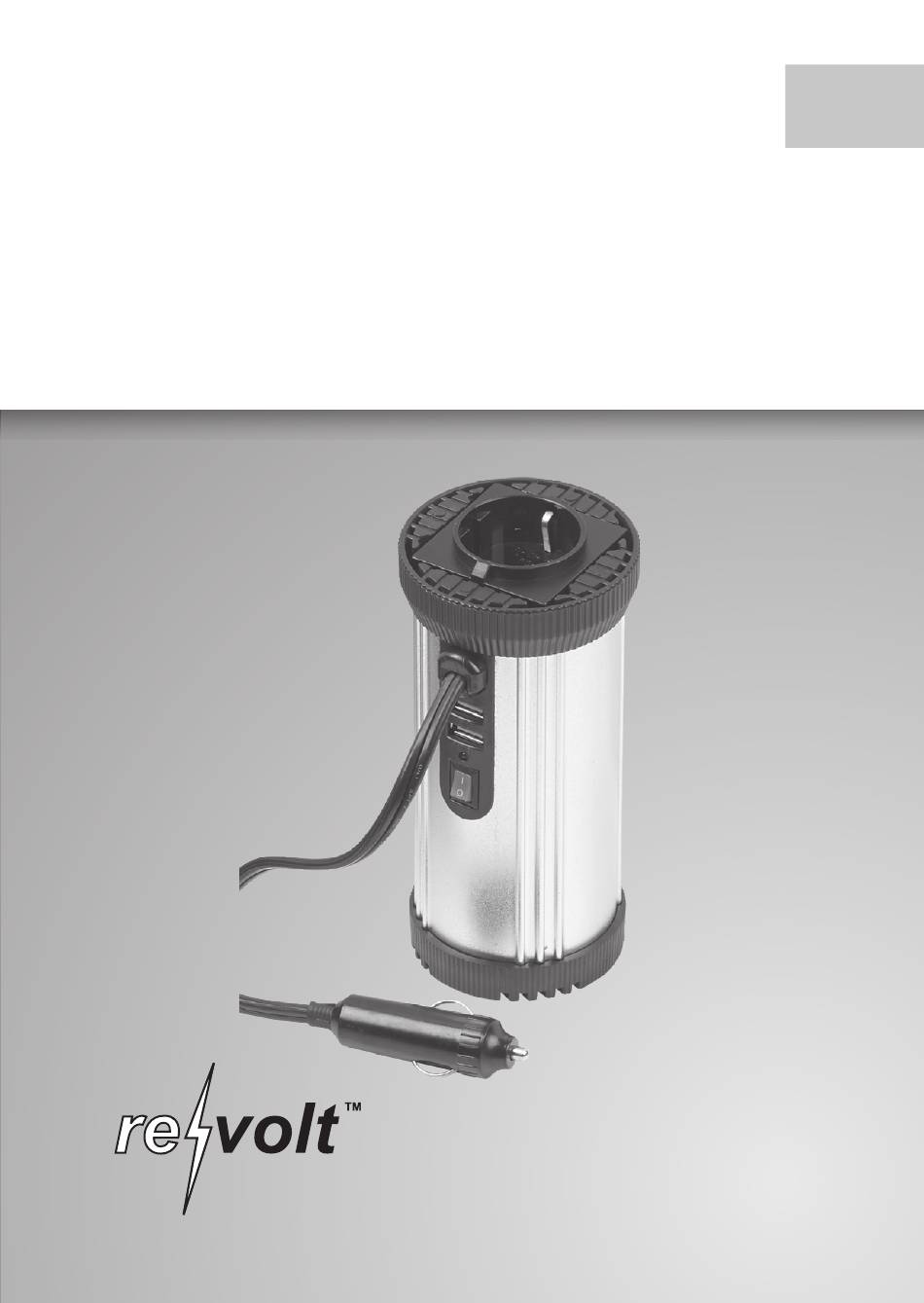

- Seite 1 Kfz-Spannungswandler mit 230-V-Steckdose und USB Bedienungsanleitung NX-3615-675...
-
Seite 3: Inhaltsverzeichnis
Verwendung ............14 Fehlerbehebung ............15 Technische Daten ............ 18 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. -
Seite 4: Ihr Neuer Spannungswandler
Sie Ihren neuen Spannungswandler optimal einsetzen können. Lieferumfang • Spannungswandler • Sicherung • Bedienungsanleitung Produktvarianten NX-3615-675: revolt Spannungswandler 150 W NX-3616-675: revolt Spannungswandler 100 W NX-3617-675: revolt Spannungswandler 1000 W NX-3618-675: revolt Spannungswandler 700 W NX-3619-675: revolt Spannungswandler 300 W... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Vor der ersten Verwendung bitte die Gebrauchsanweisung aufmerksam lesen. Sie enthält wichtige Hinweise für den Gebrauch, die Sicherheit und die Wartung des Gerätes. • Sie soll sorgfältig aufbewahrt und an Nachbenutzer weitergegeben werden. • Das Gerät darf nur für den vorgesehenen Zweck, gemäß... - Seite 6 Wechselrichter zu betreiben muss zunächst das Gerät geerdet werden. • Vor der Inbetriebnahme das Gerät sowie Zubehör auf Beschädigungen überprüfen. • Bei Gefahr wie z. B. vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr, trennen Sie angeschlossene Geräte vollständig von der Batterie. •...
-
Seite 7: Wichtige Hinweise Zur Entsorgung
Personen durchgeführt werden. • Achten Sie darauf, dass das Produkt an einer Steckdose betrieben wird die leicht zugänglich ist, damit Sie das Gerät im Notfall schnell vom Netz trennen können. • Öffnen Sie das Produkt nie eigenmächtig. Führen Sie Reparaturen nie selbst aus! •... -
Seite 8: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-3615-675 in Übereinstimmung mit der EMV- Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/30/EU und der RoHS Richtlinie 2011/65/EU + (EU)2015/863 befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im... -
Seite 9: Funktionsweise
FUNKTIONSWEISE Der Spannungswandler wandelt Gleichspannung von 12 V in eine 230 V Wechselspannung mit einer Frequenz von 50 Hz und/oder in 5 V mit 2 A Spannung über den USB-Anschluss. Die Ausgangswellenform Wechselspannung ist eine sogenannte modifizierte Sinuswelle (auch Quasi- Sinuswelle genannt). - Seite 10 • Kurzschluss-Schutz: Um ein Durchbrennen der Sicherung zu vermeiden, trennen Sie den Verbraucher nach einem Kurzschluss oder einer Polaritätsumkehr sofort von der Stromversorgung. • Überlastungsschutz: Der Spannungswandler schaltet sich automatisch aus und die rote LED leuchtet auf, wenn der Verbrauch die angegebene maximale Dauerleistung übersteigt.
-
Seite 11: Installation
INSTALLATION Die Spannungsquelle muss 12 V Gleichspannung liefern und eine ausreichende Leistung erzeugen, um den Verbraucher zu betreiben. ACHTUNG! Die Eingangsspannung des Spannungswandlers muss der Spannung der Batterie/des Stromversorgers entsprechen. Schließen Sie den Spannungswandler mit dem Anschlusskabelsatz bzw. mit dem Zigarettenanzünderstecker an den Stromversorger an. - Seite 12 Aus Sicherheitsgründen sollten Sie bei einem Verbrauch von über 150 Watt den Spannungswandler direkt an die Batterie anschließen. Wenn Sie den Spannungswandler mit dem Anschlusskabelsatz an die Batterie anschließen, muss primärseitig (DC-Eingang) eine geeignete Trennvorrichtung (z. B. Schalter oder Stecker) vorhanden sein, die leicht zugänglich und jederzeit spannungslos schaltbar ist.
- Seite 13 HINWEIS: Das Starten des Motors erzeugt einen Spannungsabfall, aufgrund dessen der Spannungswandler neu gestartet werden muss. Achten Sie darauf, dass zwischen dem Aus- und dem erneuten Einschalten mindestens 6 Sekunden liegen. ACHTUNG! Ein falsches Anschließen des Spannungswandlers über die Kabel kann einen Kurzschluss erzeugen.
-
Seite 14: Verwendung
VERWENDUNG Verwenden Sie den Spannungswandler mit dem angeschlossenen Verbraucher nur in Innenräumen oder geschlossenen Fahrzeugen. Stellen Sie den Spannungswandler auf eine ebene, trockene und hitzeunempfindliche Oberfläche und sorgen Sie für eine gute Belüftung. Achten Sie darauf, dass die Umgebungstemperatur zwischen 15 °C und 25 °C liegt und setzen Sie den Spannungswandler nicht direkter Sonneneinstrahlung aus. -
Seite 15: Fehlerbehebung
HINWEIS: Wenn Sie ein Gerät mit mehr als 150 Watt betreiben möchten, so schalten Sie ebenfalls den Motor ein. FEHLERBEHEBUNG Mögliche Problem Lösung Ursache Der Span- Schalten Sie den Mangeln- nungswandler Spannungswandler der Strom- ist nicht richtig aus und wieder ein. ausgang aufgewärmt, Wiederholen Sie den... - Seite 16 Mögliche Problem Lösung Ursache Lassen Sie den Spannungswandler Der Spannungs- einige Zeit abkühlen; Mangeln- wandler schaltet sorgen Sie dabei für der Strom- sich aufgrund eine gute Belüftung. ausgang einer Überhit- Die Dauerlast darf zung aus. die Nennleistung nicht übersteigen. Ersetzen Sie die Si- cherung.
- Seite 17 Mögliche Problem Lösung Ursache Um die Regulierung aufrecht zu erhalten, Die Eingangs- Niedrige achten Sie darauf, spannung liegt Ausgangs- dass die Eingangs- unter 10,5 V spannung spannung über Gleichstrom. 12 V Gleichstrom gehalten wird. Die Batterie ist Schwache Ersetzen Sie die in schlechtem Batterie Batterie.
-
Seite 18: Technische Daten
TECHNISCHE DATEN Dauerleistung/Nennleistung (W) 150 W Kurzfristige Spitzenleistung (W) 300 W (0,3 Sek.) Eingangsspannungsbereich V DC 11 – 15 V Ausgangsspannung V AC 230 V +/-10 % Frequenz (Hz) 50 Hz Ausgangswellenform modifizierter Sinus Wirkungsgrad > 85 % Unterspannungswarnung (V) 10,5 V Überstromschutz (A) DC 20 A... - Seite 20 Kundenservice: DE : +49 (0)7631-360-350 CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV7 / 26. 01. 2021 – EB/MB//DD/EX:JaW//CW...
