Σύνδεση µε τον αγωγό αερίου
Αερισµός δωµατίου
Πρόσβαση στη µονάδα εστιών
70
Downloaded from www.Manualslib.com

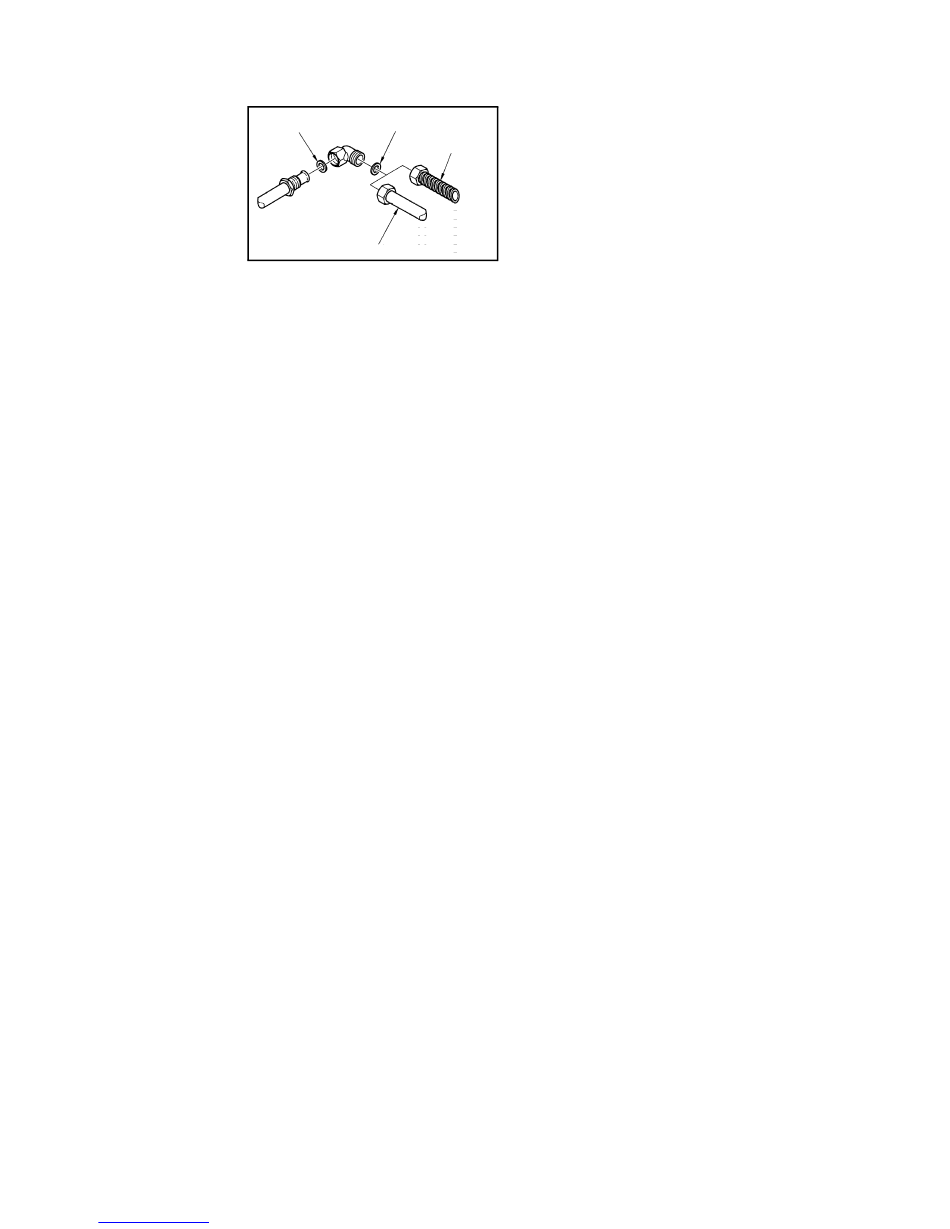

φλάντζα
φλάντζα
εικ. 2
χαλκοσωλήνας
χρησιµοποιήστε ρυθµιστές πίεσης σύµφωνα µε τα ισχύοντα πρότυπα.
Η σύνδεση µε τον αγωγό αερίου µπορεί να γίνει µε δύο τρόπους:
A Συνδέστε τη µονάδα εστιών αερίου χρησιµοποιώντας άκαµπτο χαλκοσωλήνα
διαµέτρου 12 mm όπως στην εικ. 2. Για να εξασφαλίσετε τη στεγανότητα,
τοποθετήστε τη φλάντζα από ελαστοµερές που διατίθεται ως αξεσουάρ µε τη
συσκευή.
B Συνδέστε τη µονάδα εστιών µε εύκαµπτο χαλύβδινο σωλήνα µε συνεχή
τοιχώµατα. Για να εξασφαλίσετε τη στεγανότητα θα πρέπει να τοποθετήσετε και
σε αυτήν την περίπτωση τη φλάντζα που διατίθεται ως αξεσουάρ µε τη
συσκευή. Συνιστάται επίσης η τήρηση των κανονισµών που αφορούν τις
εγκαταστάσεις αερίου.
Μετά την εκτέλεση της σύνδεσης βεβαιωθείτε ότι δεν υπάρχουν διαρροές
καλύπτοντας το σηµείο σύνδεσης µε σαπουνάδα.
Βεβαιωθείτε ότι στο δωµάτιο όπου είναι εγκατεστηµένη η συσκευή υπάρχουν
µόνιµα ανοίγµατα προς το εξωτερικό ή αγωγοί αερισµού που επιτρέπουν τη
σωστή προσαγωγή αέρα, σύµφωνα µε όσα ορίζουν τα ισχύοντα πρότυπα. Όλα τα
ανοίγµατα αερισµού πρέπει:
1. να έχουν ελάχιστη ελεύθερη διατοµή τουλάχιστον 100 cm
2. να µην µπορούν να καλυφθούν από το εξωτερικό ή από το εσωτερικό
3. να διαθέτουν µέσα προστασίας προκειµένου να µη µειώνεται η ελεύθερη
διατοµή αερισµού
4. να βρίσκονται σε ύψος από το δάπεδα που να µην εµποδίζει την απαγωγή των
καυσαερίων.
Εάν τα ανοίγµατα αερισµού βρίσκονται σε τοίχο διπλανού δωµατίου, ο αερισµός
πρέπει να είναι άµεσος ενώ το δωµάτιο δεν πρέπει να είναι:
1. υπνοδωµάτιο
2. κοινόχρηστος χώρος του κτηρίου
3. δωµάτιο µε κίνδυνο πυρκαγιάς
Πριν τη δοκιµή της συσκευής βεβαιωθείτε ότι το δωµάτιο προς το οποίο οδηγεί το
άνοιγµα αερισµού δεν βρίσκεται υποπίεση εξαιτίας της λειτουργίας άλλης
συσκευής καύσης και ότι ο αερισµός µεταξύ των δύο δωµατίων εξασφαλίζεται µε
µόνιµα ελεύθερα ανοίγµατα, αυξάνοντας για παράδειγµα το διάκενο µεταξύ
πόρτας και δαπέδου. Η απαγωγή των προϊόντων της καύσης πρέπει να γίνεται
µέσω απορροφητήρα, ο οποίος πρέπει µε τη σειρά του να καταλήγει σε καµινάδα,
καπνοδόχο ή απευθείας στο εξωτερικό.
Για την πρόσβαση στο κιβώτιο που περιέχει τα λειτουργικά µέρη, ενεργήστε ως εξής:
• αφαιρέστε τις σχάρες, τα καπάκια και τους εκτροπείς φλόγας των καυστήρων
• βγάλτε τους διακόπτες αφαιρώντας τους από τους πείρους
• ξεβιδώστε τις βίδες στερέωσης των καυστήρων στη µονάδα
• ανασηκώστε τη µονάδα.
manuals search engine
Συνδέστε τη συσκευή στον αγωγό αερίου
εύκαµπτος
σύµφωνα µε τους ισχύοντες κανονισµούς,
χαλύβδινος
σωλήνας
αφού ελέγξετε πρώτα τη σωστή ρύθµιση της
συσκευής για το χρησιµοποιούµενο τύπο
αερίου.
Σε αντίθετη περίπτωση εκτελέστε τις
ενέργειες που περιγράφονται στην
παράγραφο "αντικατάσταση µπεκ" (σελ 71).
Για την τροφοδοσία µε υγραέριο
2
