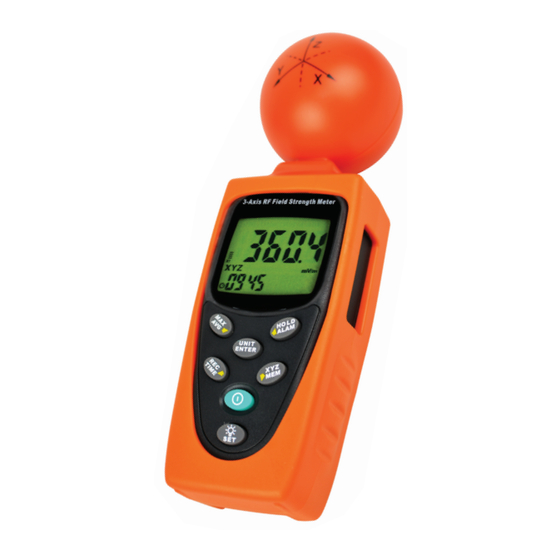

- Seite 1 RF-FELDSTÄRKEMESSGERÄT MIT DREI ACHSEN Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
DAS INHALTSVERZEICHNIS Schnellstartanleitung ........................Einführung .......................... Einfache Arbeitsweise ......................Grundlagen .......................... Electromagnetic Pollution....................Elektrische Feldstärke (E) ....................... Magnetische Feldstärke (H) ....................Leistungsdichte (S) ....................... Die Eigenschaften der elektromagnetischen Felder ............Bewerbung ........................... Merkmale ........................... Teile- und LCD-Beschreibung ....................Spezifikationen ........................Allgemeine Spezifikationen .................... -
Seite 3: Schnellstartanleitung
SCHNELLSTARTANLEITUNG Dieses Messgerät verfügt über viele Funktionen, einschließlich Speicher, Alarm, Datum/Uhrzeit, Mittelwert usw., die für eine ordnungsgemäße Verwendung ein gewisses Studium des Handbuchs erfordern. Sie können jedoch schnell und einfach direkt mit der Messung beginnen. Folgen Sie einfach diesen einfachen Schritten 1. -
Seite 4: Die Eigenschaften Der Elektromagnetischen Felder
• Die Charakteristik der elektromagnetischen Felder : Elektromagnetische Felder breiten sich als Wellen aus und bewegen sich mit Lichtgeschwind- igkeit (C). Die Wellenlänge ist proportional zur Frequenz. (Wellenlänge) = C (Lichtgeschwindigkeit) / f (Frequenz) Wenn der Abstand zur Feldquelle weniger als drei Wellenlängen beträgt, befinden wir uns in der Regel im Nahfeld. -
Seite 5: Teile- Und Lcd-Beschreibung
TEILE- UND LCD-BESCHREIBUNG 1. RF Drei-Achsen-Sensor 2. Flüssigkristall-LCD 3. MAX/AVG/R-Taste 4. Aufnahme / Zeit / L-Taste 5. Ein/Aus-Schalter 6. UNIT / ENTER-Schalter Taste 7. Halten/ALARM ein/aus/Aufwärts-Taste 8. Hintergrundbeleuchtung/Einstellung 9. XYZ / MEM / Nach unten-Taste 10. Stativbefestigungsschraube 11. Batterieabdeckung 1. Primäre Anzeige 13. -
Seite 6: Spezifikationen
SPEZIFIKATIONEN ALLGEMEINE SPEZIFIKATIONEN Flüssigkristall (LCD), 4-1/2 Ziffern, maximale Art der Anzeige Ablesung 19999 Messverfahren Digitale, dreiachsige Messung Richtungscharakteristik Isotrop (dreiachsig) Auswahl des Messbereichs Ein kontinuierlicher Bereich Auflösung der Anzeige 0,1mV/m, 0,1µA/m, 0,001µW/m , 0,001µW/cm Abbindezeit Typischerweise 1,5s (0 bis 90% Messwert) Abtastrate 3 Mal pro Sekunde. -
Seite 7: Maßeinheiten
SPECIFIED MEASUREMENT RANGE 38mV/m ~ 20,00V/m, 53,0µA/m ~ 53,74mA/m, CW-signal (f.50MHz) 0,1µW/m ~ 1,089W/m , 0,001µW/cm ~ 108,9µW/cm Dynamischer Bereich Typischerweise 75dB Absoluter Fehler bei 1 ± 1,0 dB V/m und 2,45 GHz FREQUENZBEREICH Sensor unter Berücksichtigung des ±2,4dB (50 MHz to 1,9 GHz) typischen CAL-Faktors ±1,0dB (1,9 GHz to 3,5 GHz) Isotropie-Abweichung... -
Seite 8: Messverfahren Und Vorbereitung
MESSVERFAHREN UND VORBEREITUNG Laden der Batterie: Entfernen Sie die Batterieabdeckung auf der Rückseite und legen Sie eine 9V-Batterie ein. Austausch der Batterie: Wenn das Symbol für eine schwache Batterie von “ ” auf der LCD-Anzeige erscheint, sollte die Batterie durch eine neue ersetzt werden. EIN/AUS-SCHALTER Drücken Sie die “... -
Seite 9: Hintergrundbeleuchtung-Anzeige Und Lesen Im Dunkeln
ANZEIGE MIT HINTERGRUNDBELEUCHTUNG UND LESEN IM DUNKELN Drücken Sie die “ ” -Taste, um die Hintergrundbeleuchtung einzuschalten. Erneut drücken “ ” Taste zum Ausschalten. Die Hintergrundbeleuchtung schaltet sich nach 30 Sekunden automatisch aus. Drücken Sie die Taste “ ” , um den Sensorachsenwähler zu ändern: “Alle Achsen” →“X Axis” →... -
Seite 10: Einrichtung Der Uhr - 1
Hinweis 1: Im Setup-Modus können Sie 6 verschiedene Funktionen einstellen. Setup 1: Einstellung des Alarmgrenzwertes (ALARM). Setup 2: Datenlogger-Speicher löschen. Setup 3: Analoges Balkendiagramm x1 x10 x100. Setup 4: Automatische Abschaltzeit. Setup 5: Einstellung des Kalibrierungsfaktors (CAL). UHR-SETUP-1 Halten Sie die “ ”... -
Seite 11: Del-Datenlogger-Speichereinrichtung - 3
DEL-DATENLOGGER-SPEICHEREINRICHTUNG-3 Halten Sie bei eingeschaltetem Messgerät die “ ” Taste gedrückt und drücken Sie die “ ” -Taste, um in den Einstellungsmodus zu gelangen. Drücken Sie die “ ” -Taste noch 2 Mal, um den Datenlogger-Speichermodus (3.SET) zu löschen, der auf dem Display angezeigt wird. Zum Verlassen ohne Speicher zu löschen, drücken Sie die Taste “... -
Seite 12: Messungen Vornehmen
KALIBRIERFAKTOR (CAL) Der Kalibrierfaktor CAL dient zur Kalibrierung der Anzeige für eine bestimmte Frequenz, wenn die Frequenz eines einzelnen Signals bekannt ist. Der intern gemessene Feldstärkewert wird mit dem eingegebenen CAL-Wert multipliziert und der sich daraus ergebende Wert wird angezeigt. Der CAL-Faktor wird oft als Mittel zur Eingabe der Empfindlichkeit des Feldsensors in Bezug auf seinen Frequenzgang verwendet, um die Messgenauigkeit zu verbessern. -
Seite 13: Weitere Informationen Zur Sicherheit
SICHERHEITSHINWEISE In einigen Fällen ist die Arbeit in der Nähe von mächtigen Strahlungsquellen können ein Risiko für Ihr Leben sein. Seien Sie sich bewusst, dass Personen mit elektronischen Implantaten (z.B. Herzschrittmacher) unterliegen besondere Gefahren in einigen Fällen. Beachten Sie die örtlichen Sicherheitsvorschriften der Betrieb der Anlage. Beachten Sie die Bedienungsanleitung für Ausrüstung, die zur Erzeugung von Verhalten verwendet wird, oder elektromagnetische Energie verbrauchen.
