Inhaltszusammenfassung für Tenmars TM-197

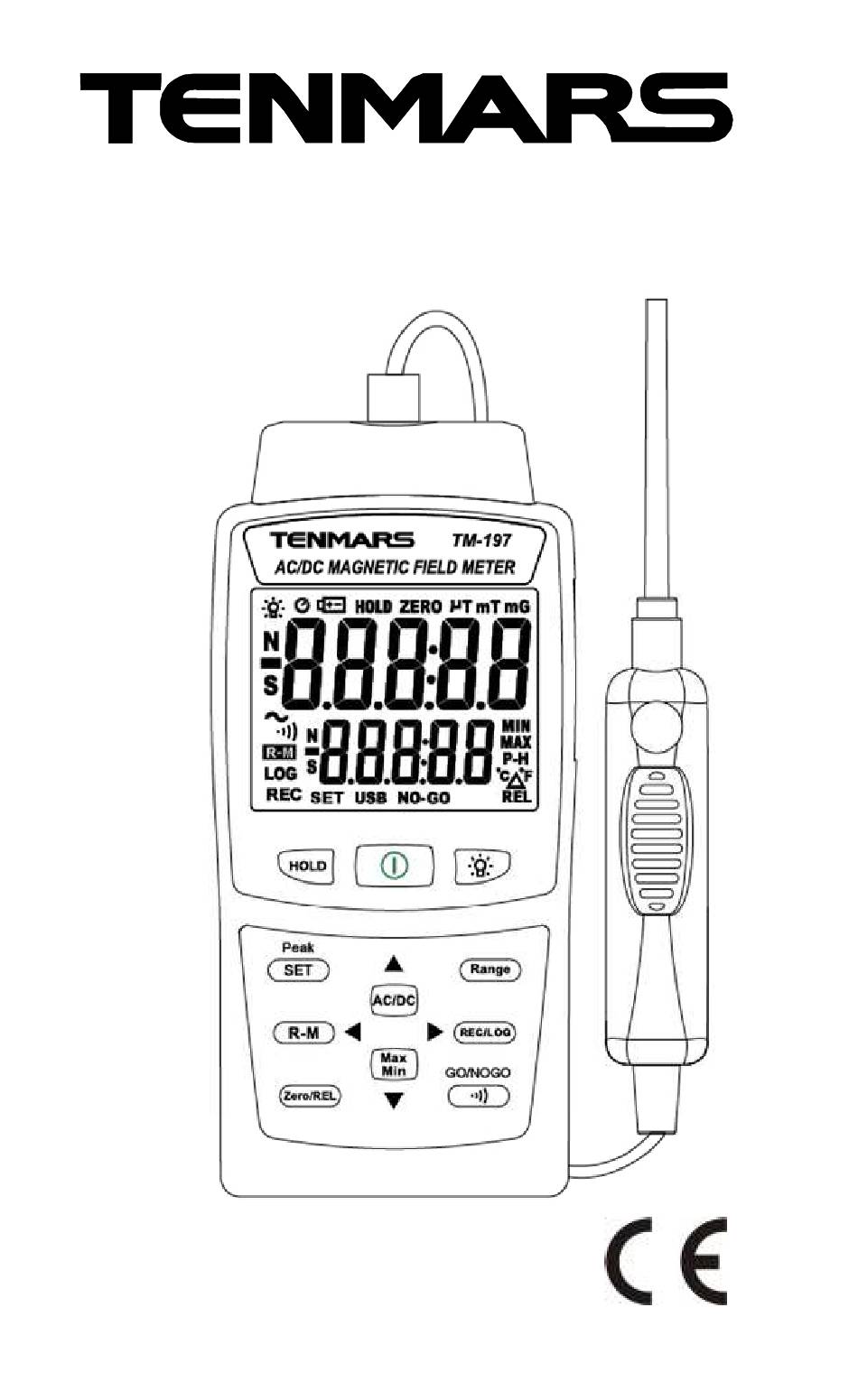

- Seite 1 TM-197AC/DC Mesureur de Champ Magnétique Manuel de l'utilisateur HB2TM1970000...
- Seite 2 Contenu : Introduction ............1 Accessoires ............1 Précaution de sécurité :........2 Instrument Description: ........3 Fonctionnement : ..........4 5.1 Mise à zéro............5 5.2 Mesure de crête..........5 5.3 Mesure de la valeur relative......6 5.4 Allumer le rétroéclairage........6 5.5 Enregistrement manuel pour un journal....6 5.6 Enregistrement automatique......6 5.7 Lire les données enregistrées depuis la RAM..7 5.8 Maintien des données........7...
- Seite 3 TM-197 1 Einführung Messung des Magnetfelds, das durch Gleichstrom (DC, mit Anzeige durch N/S Magnetpolarität) oder Wechselstrom (AC im Bereich von 40-500 Hz) erzeugt wird. Messung des Restmagnetismus nach der Bearbeitung mechanischer Teile. Messung der Magnetfeldstärke von magnetischen Anwendungen. Messung des durch die Verarbeitung von Edelstahlmaterial erzeugten Restmagnetismus.
- Seite 4 TM-197 3 3 Sicherheitsvorkehrungen: Achtung! Bitte beachten Sie dieses Handbuch. Unsachgemäße Verwendung kann das Messgerät und seine Komponenten beschädigen. Entspricht der Europäischen Richtlinie. Nicht in Umgebungen mit brennbarem Gas oder feuchter Umgebung betreiben. Betriebsaltitud: bis zu 2000M. Betriebsumgebung: Innennutzung; Verschmutzungsgrad 2.
- Seite 5 TM-197 4 Instrumentenbeschreibung: Datenhaltefunktion Ein-/Aus-Schalter Hintergrundbeleuchtungstaste SET/Peak-Wert-Haltefunktion Datenaufzeichnung aus dem RAM lesen (R-M)/Links Null setzen (Zero)/Relativwert (REL) AC/DC-Schalter/Erhöhen Manueller Bereichsmodus/Automatischer Bereichsmodus Manuelle Aufzeichnung (REC)/Automatische Aufzeichnung (LOG) Summer/GO & NO-GO Max.- & Min.-Wert-Haltefunktion/Verringern Sonde-Anschluss Externe Stromversorgung DC 9V-Eingang USB-Daten-Ausgangsbuchse Batteriefach und Neigungsständer...
- Seite 6 TM-197 5 Betrieb: Drücken Sie "-" zum Ein- oder Ausschalten. Entfernen Sie die Kappe der Sonde. Bewegen Sie das HALL ELEMENT, das sich an der Spitze der Sonde befindet, in die Nähe des zu testenden Magneten und beginnen Sie mit der Messung. Bitte beachten Sie Abb. 1.
- Seite 7 TM-197 5.1 Nullsetzung Bewegen Sie die Sonde weg vom Magnetfeld und drücken , ZERO wird auf der LCD-Anzeige erscheinen. Nach Abschluss der Nullsetzung verschwindet das ZERO. Wenn mehr als 3G oder 0,3mT, wird angezeigt, um ein fehlerhaftes Nullsetzen des Werts während der Messung zu verhindern.
- Seite 8 TM-197 5.3 Relative Wertmessung Drücken und halten Sie für 2 Sekunden, um die relative Wertmessung zu starten. Der Unterschied zwischen den beiden Magnetfeldern kann hier verglichen werden. Zum Beispiel wird das 1. Magnet- feld auf 100 gemessen. Drücken Sie dann die Taste "REL", und die LCD-Anzeige zeigt 0 an.
- Seite 9 TM-197 5.7 Daten aus dem RAM lesen Drücken Sie , um in den Lese-Modus zu gelangen, erscheint auf der LCD-Anzeige. Drücken Sie oder , um die Log-Nummer für das Lesen auszuwählen. Drücken und halten Sie , um diesen Modus zu verlassen.
- Seite 10 TM-197 5.12 Manueller Bereichsmodus / Automatischer Bereichsmodus Drücken Sie , um in den manuellen Bereichsmodus zu wechseln, wobei auf der LCD-Anzeige angezeigt wird. Dies kann in zwei verschiedene Bereichsmodi wechseln. Drücken und halten Sie , um nach 2 Sekunden in den automatischen Bereichsmodus zurückzukehren, wobei...
- Seite 11 TM-197 Schritt 4. Unteres Limit (Min.) für Alarm GO/NO-GO einstellen 1. Der Standardwert beträgt 0G (0,0mT). Drücken Sie oder , um den Standardwert zu ändern und einzustellen. 2. Drücken Sie erneut , um zu Schritt 5 zu gelangen. Wenn der Mindestwert größer ist als der Höchstwert, erscheint Schritt 5.
- Seite 12 TM-197 Appuyez sur pour sélectionner où la valeur par défaut est Si l'enregistrement n'est pas effacé, appuyez à nouveau sur pour revenir au mode de mesure lorsque l'écran LCD affiche est sélectionné, appuyez sur pour revenir au mode de mesure et effacer l'enregistrement lorsque l'écran LCD...
- Seite 13 TM-197 Exécutez le programme logiciel de bureau sur PC : Double-cliquez sur le bouton gauche de la souris sur le programme de bureau (Thermometer Meter) pour exécuter le programme de bureau.
- Seite 14 TM-197 7 Spécifications générales : Affichage à cristaux liquides (LCD) de 5 chiffres avec une valeur affichée allant jusqu'à 30000. Affichage rétroéclairé. Le rétroéclairage est activé manuellement (il s'éteindra automatiquement après 30 secondes) et désactivé. S'il est connecté via une alimentation externe, le rétroéclairage s'allumera et...
- Seite 15 TM-197 Enregistrement automatique : jusqu'à 7000 journaux où l'intervalle d'enregistrement doit être configuré avec un : détection de la batterie faible Autonomie de la batterie : Environ 100 heures. Température et humidité de fonctionnement : 5°C à 40°C (41°F à 104°F), < 80% HR Température et humidité...
- Seite 16 TM-197 8 Spécifications électriques Précision indiquée sous la forme de [% rdg + dgt] à 23°C ± 5°C avec HR < 80%. Spécifications Plage Résolution Précision 300.00 mT 0.01 mT ±(4% + 10dgt) DC milli Tesla 2000.0 mT 0.1 mT 2000.1 ~...
- Seite 17 TM-197 9 Maintenance ou Réparation Lorsque le symbole de la batterie s'affiche sur l'écran LCD, cela signifie qu'il y a une puissance insuffisante ; veuillez changer la batterie immédiate- ment pour garantir sa précision. Ne placez pas le compteur dans des endroits ayant une température élevée, une humidité...
