Schnellstart
1
2
3
Downloaded from
www.Manualslib.com

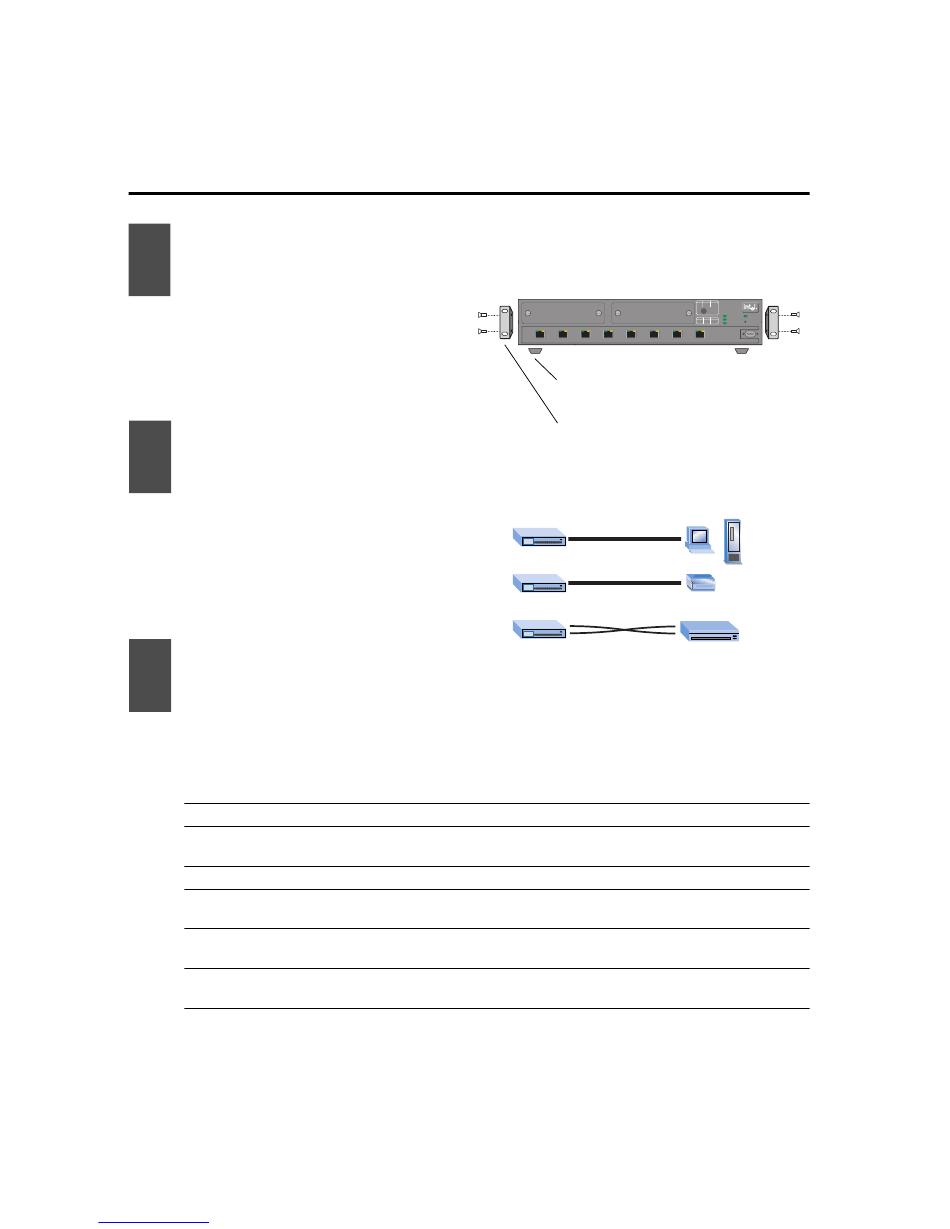

Installation des Express
550T-Schalters
Legen Sie den Schalter auf ein Gestell,
ein Regal oder einen Tisch, stecken Sie
das Kabel ein, und schalten Sie die
Stromzufuhr ein.
Anschließen von
Geräten an den Schalter
Vergewissern Sie sich beim Anschließen
von Netzwerkgeräten an den Schalter,
daß Sie das richtige Kabel verwenden
(´ungekreuzt bzw. ungekreuzt). Siehe
dazu Diagramm rechts.
Überprüfen der
Anschluß-LED-Anzeigen
•
Überprüfen Sie, ob die Strom-LED-Anzeige grün leuchtet.
•
Die LED-Anzeigen der Anschlüsse zeigen den Zustand aller Anschlüsse an:
Grün
Orange
Aus
Aus
Blinkt
Aus
Leuchtet
Aus
Blinkt
Blinkt
Aus
Leuchtet
Leuchtet
Leuchtet
manuals search engine
Slot A
1
2
3
4
5
Gummifüße zum Plazieren des Geräts
auf einem Regal oder Tisch.
Träger und Schrauben für
standardmäßige Plazierung
in ein 19-Zoll-Normgestell.
Schalter
Schalter
Schalter
Bedeutung
Anschluß aktiviert, keine Verbindung
Anschluß aktiviert, Rx/Tx-Verkehr,
Verbindungsimpulse aktiv.
Anschluß aktiviert, Verbindungsimpulse aktiv.
Zusammenstoß erkannt. Anschluß aktiviert,
Verbindungsimpulse aktiv.
Anschluß deaktiviert von Verwaltung oder durch
Hardwareversagen.
Anschluß deaktiviert durch Fehler, oder es wurde keine
Hardware angeschlossen.
Slot B
LEDs
Green
Orange
Intel Express
Off
10 Mbps
Half duplex
Solid
100 Mbps
Full duplex
550T Routing
Port Status
Switch
Status
Power
LEDs
Green
Orange
Temperature
Solid
Link
Disabled
Reset
Blink
Activity
Collision
RPS
6
7
8
Console
9600-8-N-1
1661
PC bzw.
Server
Drucker
Schalter oder
Netzknoten
21
