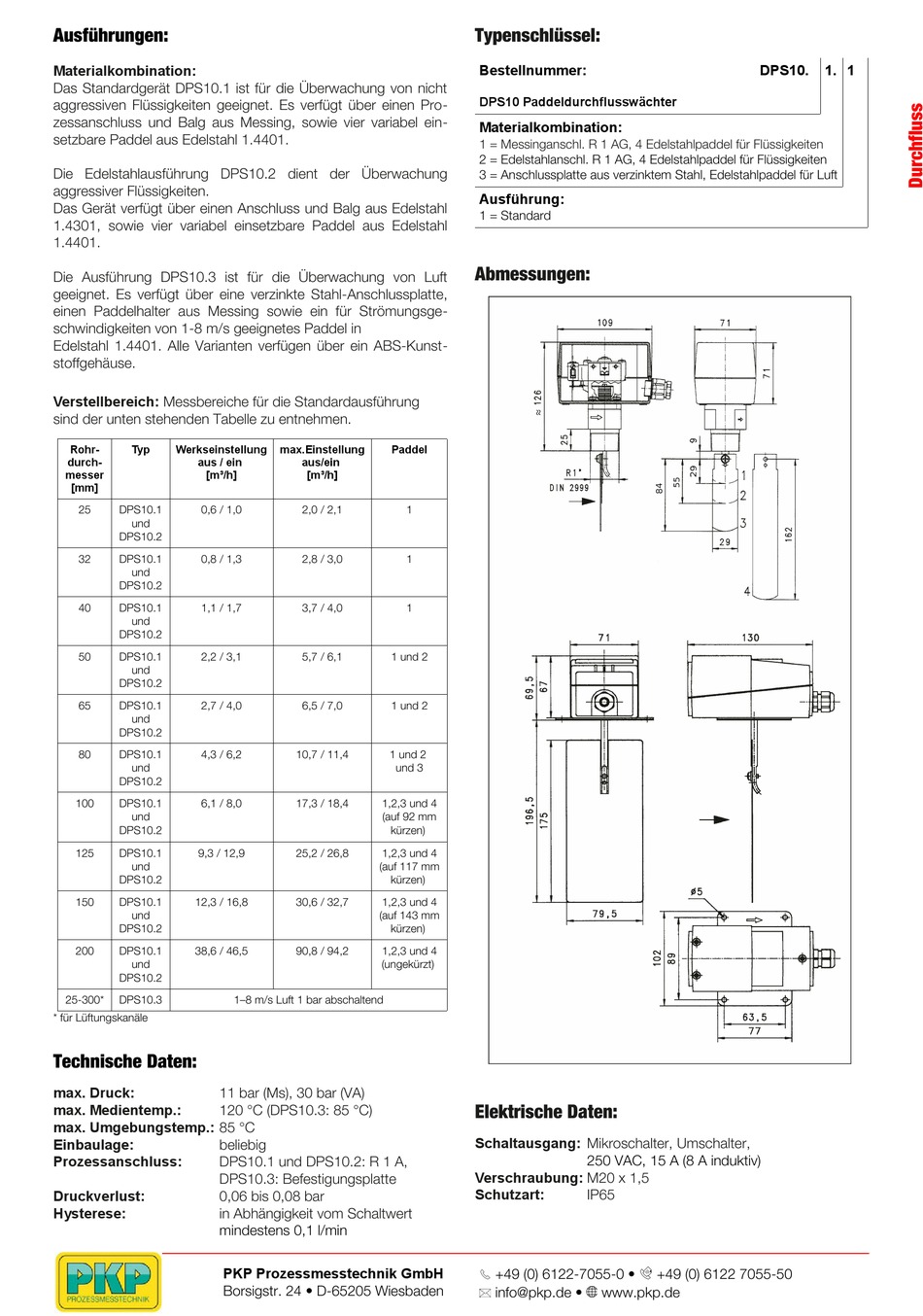

Ausführungen:
Materialkombination:
Das Standardgerät DPS10.1 ist für die Überwachung von nicht
aggressiven Flüssigkeiten geeignet. Es verfügt über einen Pro-
zessanschluss und Balg aus Messing, sowie vier variabel ein-
setzbare Paddel aus Edelstahl 1.4401.
Die Edelstahlausführung DPS10.2 dient der Überwachung
aggressiver Flüssigkeiten.
Das Gerät verfügt über einen Anschluss und Balg aus Edelstahl
1.4301, sowie vier variabel einsetzbare Paddel aus Edelstahl
1.4401.
Die Ausführung DPS10.3 ist für die Überwachung von Luft
geeignet. Es verfügt über eine verzinkte Stahl-Anschlussplatte,
einen Paddelhalter aus Messing sowie ein für Strömungsge-
schwindigkeiten von 1-8 m/s geeignetes Paddel in
Edelstahl 1.4401. Alle Varianten verfügen über ein ABS-Kunst-
stoffgehäuse.
Verstellbereich: Messbereiche für die Standardausführung
sind der unten stehenden Tabelle zu entnehmen.
Rohr- Typ Werkseinstellung
durch- aus / ein
messer [m³/h]
[mm]
25 DPS10.1 0,6 / 1,0
und
DPS10.2
32 DPS10.1 0,8 / 1,3
und
DPS10.2
40 DPS10.1 1,1 / 1,7
und
DPS10.2
50 DPS10.1 2,2 / 3,1
und
DPS10.2
65 DPS10.1 2,7 / 4,0
und
DPS10.2
80 DPS10.1 4,3 / 6,2
und
DPS10.2
100 DPS10.1 6,1 / 8,0
und
DPS10.2
125 DPS10.1 9,3 / 12,9
und
DPS10.2
150 DPS10.1 12,3 / 16,8
und
DPS10.2
200 DPS10.1 38,6 / 46,5
und
DPS10.2
25-300* DPS10.3
* für Lüftungskanäle

Technische Daten:

11 bar (Ms), 30 bar (VA)
max. Druck:
120 °C (DPS10.3: 85 °C)
max. Medientemp.:
max. Umgebungstemp.: 85 °C
beliebig
Einbaulage:
DPS10.1 und DPS10.2: R 1 A,
Prozessanschluss:
DPS10.3: Befestigungsplatte
0,06 bis 0,08 bar
Druckverlust:
in Abhängigkeit vom Schaltwert
Hysterese:
mindestens 0,1 l/min
PKP Prozessmesstechnik GmbH
Borsigstr. 24 • D-65205 Wiesbaden
max.Einstellung Paddel
aus/ein
[m³/h]
2,0 / 2,1 1
2,8 / 3,0 1
3,7 / 4,0 1
5,7 / 6,1 1 und 2
6,5 / 7,0 1 und 2
10,7 / 11,4 1 und 2
und 3
17,3 / 18,4 1,2,3 und 4
(auf 92 mm
kürzen)
25,2 / 26,8 1,2,3 und 4
(auf 117 mm
kürzen)
30,6 / 32,7 1,2,3 und 4
(auf 143 mm
kürzen)
90,8 / 94,2 1,2,3 und 4
(ungekürzt)
1–8 m/s Luft 1 bar abschaltend
Typenschlüssel:
Bestellnummer:
DPS10 Paddeldurchflusswächter
Materialkombination:
1 = Messinganschl. R 1 AG, 4 Edelstahlpaddel für Flüssigkeiten
2 = Edelstahlanschl. R 1 AG, 4 Edelstahlpaddel für Flüssigkeiten
3 = Anschlussplatte aus verzinktem Stahl, Edelstahlpaddel für Luft
Ausführung:
1 = Standard
Abmessungen:
Elektrische Daten:
Schaltausgang: Mikroschalter, Umschalter,
250 VAC, 15 A (8 A induktiv)
Verschraubung: M20 x 1,5
IP65
Schutzart:
+49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50
S
info@pkp.de • www.pkp.de
DPS10. 1. 1
