Fachpersonal
Geräte der Baureihe DPS10 dürfen nur von entsprechend unterwiesenem Fachpersonal
installiert werden, die in der Lage sind, die Geräte fachgerecht einzubauen. Als unterwie -
senes Fachpersonal gelten diejenigen Personen, die mit dem Zusammenbau, Installation
und Inbetriebnahme von Geräten dieser Art vertraut sind und in entsprechender Weise
qualifiziert sind.
Eingangskontrolle
Prüfen Sie unmittelbar nach Anlieferung die Geräte auf eventuelle Transportschäden oder
Mängel und anhand des beiliegenden Lieferscheins die Anzahl der Teile.
Schadensersatzansprüche, die sich auf Transportschäden beziehen, können nur geltend
gemacht werden, wenn unverzüglich das Zustell-Unternehmen benachrichtigt wird.

Funktionsbeschreibung

Die Paddel-Durchflusswächter der Serie DPS10 übertragen eine durchflussproportionale
Bewegung des in der Rohrleitung eingebautes Paddels über einen Faltenbalg und einer
federgestützten Wippe mechanisch auf einen leistungsstarken Mikroschalter. Der Schalt-
punkt kann über die Anpassung der Federvorspannung verändert werden.

Einau und Inbetriebnahme

Das Gerät kann in jeder Position montiert werden, muss sich aber immer in der Richtung
der Luftströmung befinden.
Für Montagen auf senkrechten Leitungen muss das Gerät justiert werden, um das
Gewicht des Paddels auszugleichen.
Es wird außerdem eine Dichtung mitgeliefert, die an der Befestigungsplatte anliegen
muss.

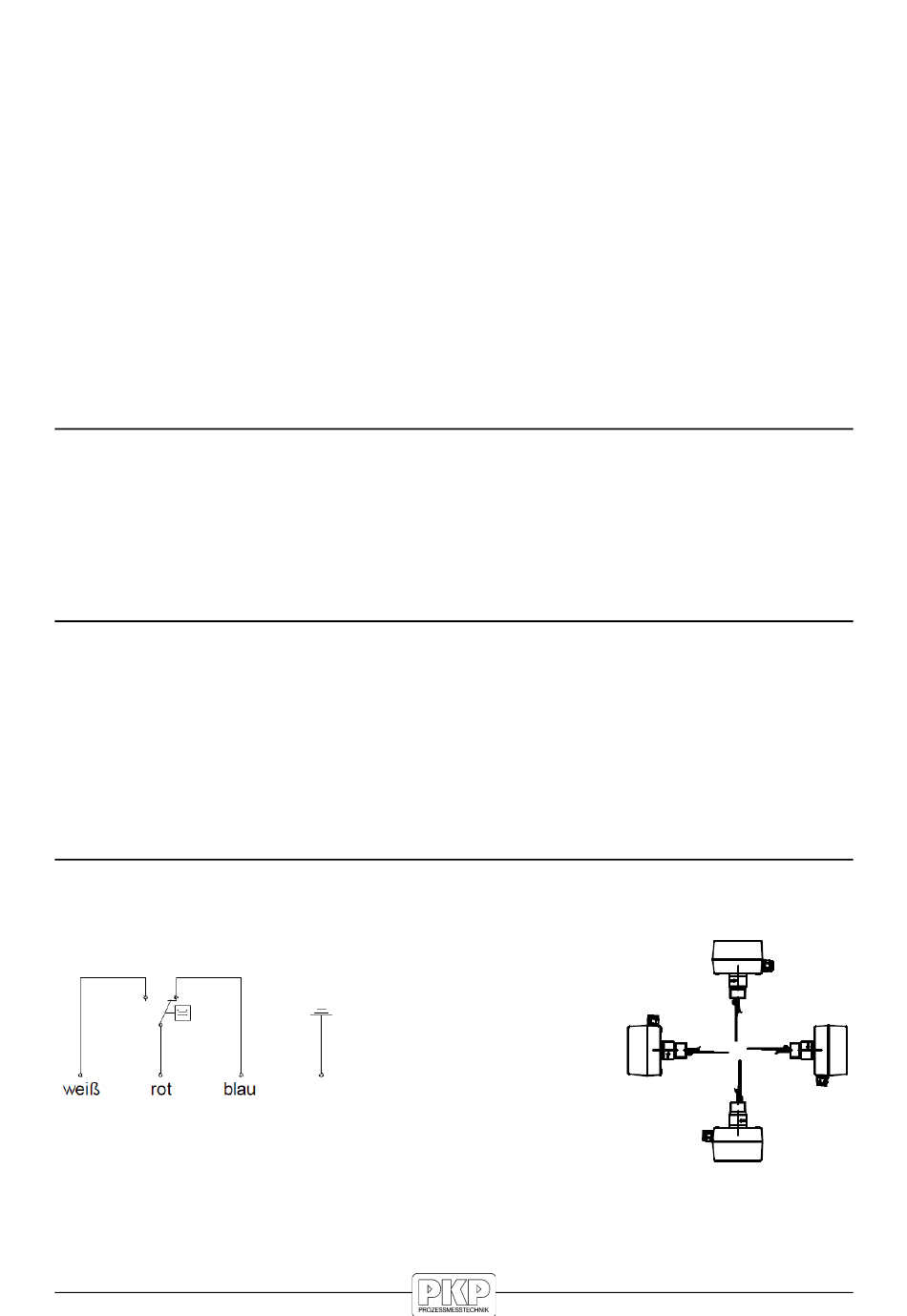

Einbaulagen und Elektrischer Anschluss

Achtung: Einbaulage hat Einfluss auf den Verstellbereich
