Durchflussmessung und -überwachung

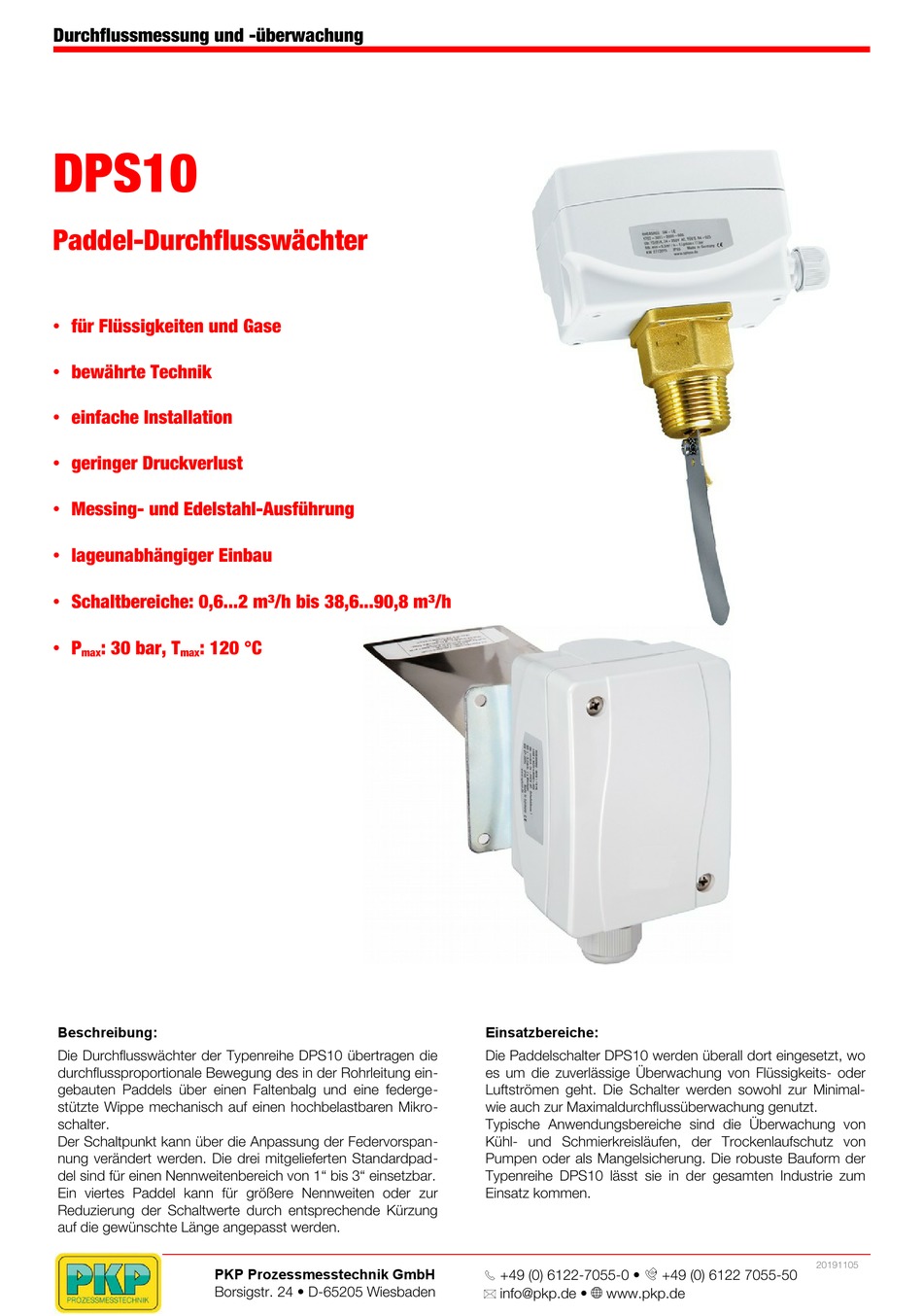

DPS10
Paddel-Durchflusswächter
• für Flüssigkeiten und Gase
• bewährte Technik
• einfache Installation
• geringer Druckverlust
• Messing- und Edelstahl-Ausführung
• lageunabhängiger Einbau
• Schaltbereiche: 0,6...2 m³/h bis 38,6...90,8 m³/h
• P : 30 bar, T : 120 °C
max max
Beschreibung:
Die Durchflusswächter der Typenreihe DPS10 übertragen die
durchflussproportionale Bewegung des in der Rohrleitung ein-
gebauten Paddels über einen Faltenbalg und eine federge-
stützte Wippe mechanisch auf einen hochbelastbaren Mikro-
schalter.
Der Schaltpunkt kann über die Anpassung der Federvorspan-
nung verändert werden. Die drei mitgelieferten Standardpad-
del sind für einen Nennweitenbereich von 1" bis 3" einsetzbar.
Ein viertes Paddel kann für größere Nennweiten oder zur
Reduzierung der Schaltwerte durch entsprechende Kürzung
auf die gewünschte Länge angepasst werden.
PKP Prozessmesstechnik GmbH
Borsigstr. 24 • D-65205 Wiesbaden
Einsatzbereiche:
Die Paddelschalter DPS10 werden überall dort eingesetzt, wo
es um die zuverlässige Überwachung von Flüssigkeits- oder
Luftströmen geht. Die Schalter werden sowohl zur Minimal-
wie auch zur Maximaldurchflussüberwachung genutzt.
Typische Anwendungsbereiche sind die Überwachung von
Kühl- und Schmierkreisläufen, der Trockenlaufschutz von
Pumpen oder als Mangelsicherung. Die robuste Bauform der
Typenreihe DPS10 lässt sie in der gesamten Industrie zum
Einsatz kommen.
