Clearaudio smart phono V2 Bedienungsanleitung Seite 8

User manual / Bedienungsanleitung
Mit Hilfe des Schalters (linker und rechter Kanal getrennt) auf der Geräteunterseite können zwischen
MM- bzw. MC-Betrieb wählen. Die Eingangsimpedanz (Lastkapazität / Lastwiderstand) kann an der
Geräteunterseite entsprechend den technischen Daten eingestellt werden (sh. Abbildung 2 und 3).
Stellung MM = Taste nicht gedrückt, Stellung MC = Taste gedrückt
MM-Einstellung

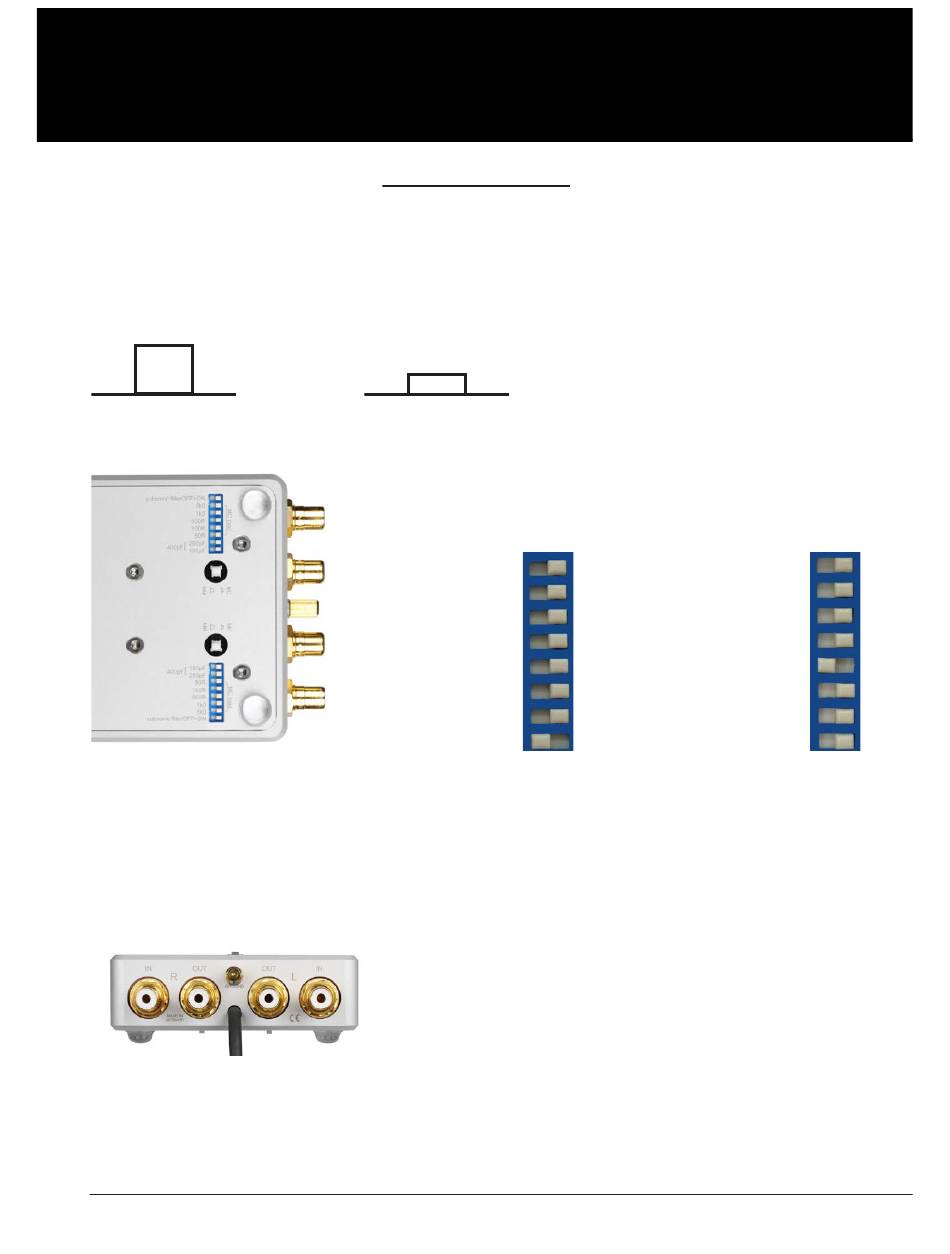

Abb. 1: MM / MC Einstellung
Abb. 2.1: Geräteunterseite
Danach erfolgt die Masseverbindung zwischen Plattenspieler/ Tonarm und Masseklemme des
phono V2 / smart phono headphone V2
phono V2 / smart phono headphone V2
Abb. 3: Rückansicht
smart phono V2 / smart phono headphone V2
Erst jetzt den
8
- I nbetriebnahme –
MC-Einstellung
150pf
250pf
50R
100R
500R
1K0
5K0
Subsonic Off>ON
Abb. 2.2: Starteinstellung
(150 pf - 5K0 „OFF", Subsonic „OFF"
. Bitte stellen Sie nun die NF-Verbindungen zwischen
und MC/ MM-Tonabnehmer bzw. und dem Verstärker her.
150pf
250pf
100R
500R
Subsonic Off>ON
Abb. 2.3: Einstellung 500 Ohm,
Subsonic „ON"
an das Stromnetz anschließen!
© clearaudio electronic GmbH, 2019-04
50R
1K0
5K0
smart
smart
