AmazonBasics AB-DH302-BK Handbuch Seite 12

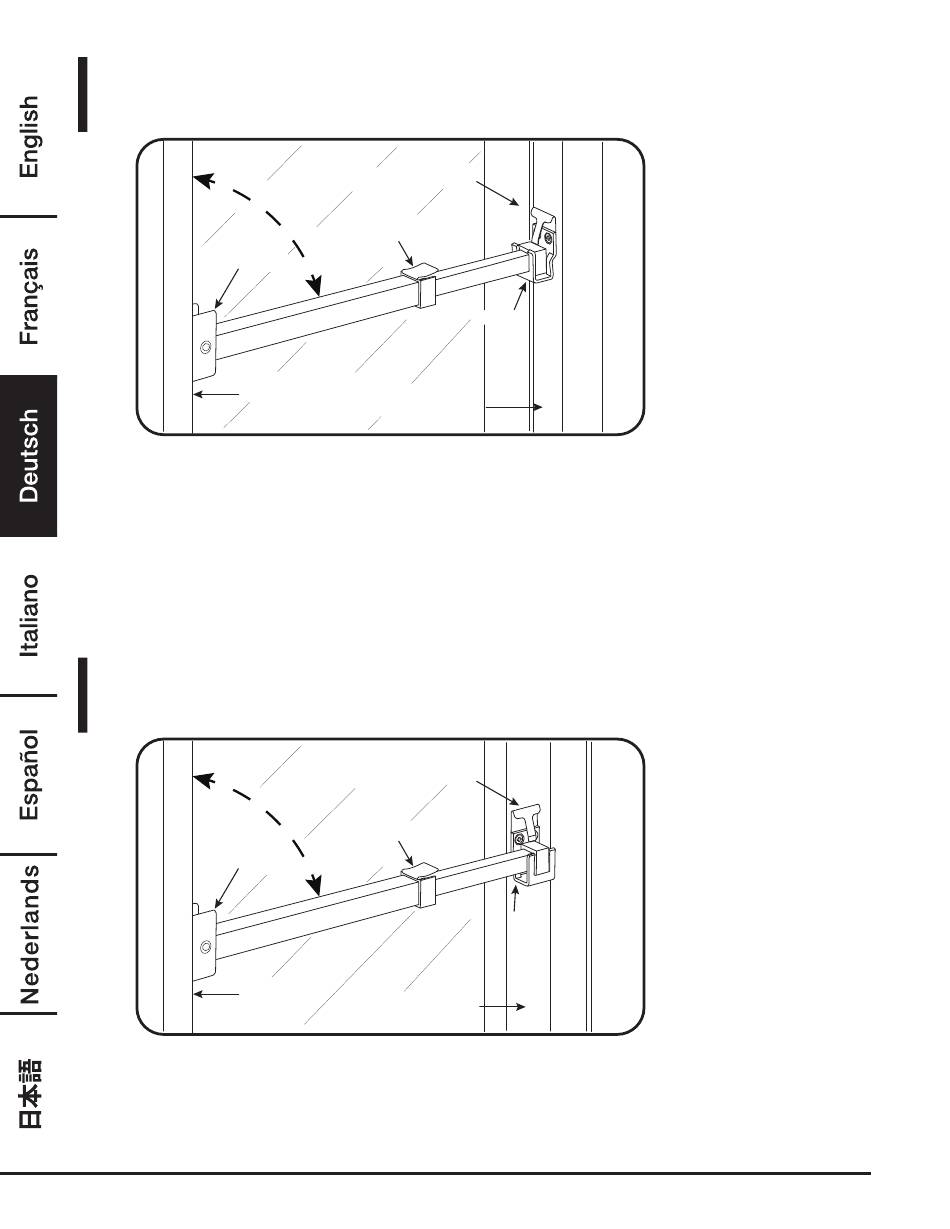

Montage an Außen-Schiebetüren
Rotierende Klemme
• Positionieren Sie die rotierende Klemme an der Türzarge des Standflügels.
• Markieren und bohren Sie 1,5 mm breite Löcher und befestigen Sie die Klemme mit den
im Lieferumfang enthaltenen Schrauben an der Türzarge.
• Ziehen Sie den Riegel, an dessen anderen Ende sich die Sattelklemme befindet, bis zur
Innenkante der Schiebetür hinaus. Halten Sie ihn in horizontaler Position.
• Markieren und bohren Sie 1,5 mm breite Löcher und drehen Sie Schrauben durch die
Sattelraste und (falls gewünscht) durch die Aushebesicherung in die Tür.
Montage an Außen-Schiebetüren
Rotierende Klemme
• Positionieren Sie die rotierende Klemme an der Innenkante der nicht-beweglichen Tür.
Der Sattel wird am Innenrahmen der beweglichen Tür montiert. Achten Sie darauf, den
Sattel mindestens 5 cm oberhalb des Schiebetür-Griffes zu positionieren.
12
Aushebesicherung
(optional)
Entriegelungshebe
Türzarge
Außen-Schiebetür
Aushebesicherung
(optional)
Entriegelungshebe
Türzarge
Außen-Schiebetür
Sattel
Sattel
