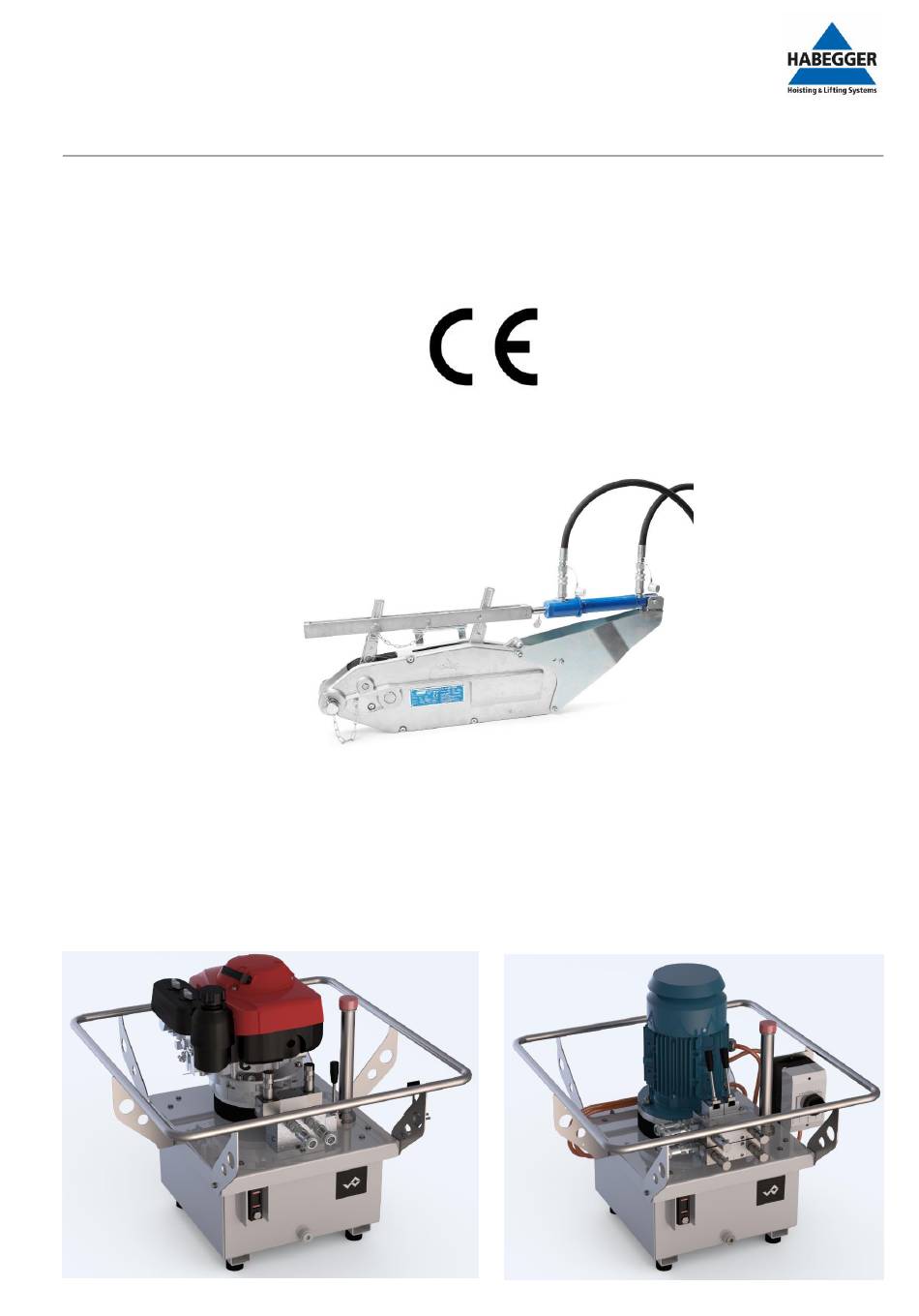

- Seite 1 Betriebsanleitung TGT. 03.10.2018 Technik Seite 1 von 18 Originalbetriebsanleitung Version: 03 Hydraulikantrieb zu HIT-16 und HIT-32 ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018...
-
Seite 2: Prüfzertifikat
HABEGGER hydraulic group Geräte Nr. /N° de la machine / Machine no.: ..........Art. Nr./ N° art./ Art. no.: ..........Motor-Nr. / N° du moteur / Motor no.: ..........Datum/Date/Date: ..........Unterschrift/Visa/Visa: ..........©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 3: Inhaltsverzeichnis
Seilzug betätigen ................................ 14 Motor stoppen ................................14 Störungen .................................... 16 Hydraulikgruppe mit Elektromotor ..........................16 Hydraulikgruppe mit Benzinmotor ..........................16 Hydrauliksystem ................................. 16 Wartung ....................................17 Ersatzteile .................................... 17 Entsorgung ..................................17 ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 4: Gewährleistung Und Haftung
Technik Seite 4 von 18 Gewährleistung und Haftung Die Firma Habegger gewährt einen Anspruch auf kostenlosen Ersatz sowie Ein- und Ausbau der Teile, die nachweislich infolge Material- oder Bearbeitungsfehlern unbrauchbar geworden sind. Die Gewährleistungsfrist (Garantiefrist) beträgt 12 Monate. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder meh- rere der folgenden Ursachen zurückzuführen sind:... -
Seite 5: Eg-Konformitätserklärung
EG-Konformitätserklärung HABEGGER Maschinenfabrik AG Thun Mittlere Strasse 66 CH-3600 Thun erklären hiermit, dass der Hydraulikantrieb zu HIT-16 und HIT-32 HE-1 HE-2 HB-1 HB-2 in seiner Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie Maschinen entsprechen. -
Seite 6: Allgemeine Beschreibung
Hydraulikgruppen mit Elektromotor tragen die Kurzbezeichnung HE, diejenigen mit Benzinmotor die Kurzbezeichnung HB. Die Zahl nach der Kurzbezeichnung gibt Ihnen die Anzahl Seilzugapparate an, welche mit der gleichen Hydraulikgruppe betätigt werden können. Zubehör Um mit dem Habegger Seilzug und Hydraulikaggregat Lasten zu bewegen, benötigen Sie folgende Bauteile: 00799 00899 Seilzugapparate... -
Seite 7: Sicherheitshinweise
Es geht um Ihre Sicherheit! Bestimmungsgemässe Verwendung Die Hydraulikaggregate sind zum Betätigen von Lasten (ziehen, heben und senken) mit den Seilzugapparaten HIT-16 oder HIT-32 bestimmt. Vor dem Betätigen des Zylinders sicherstellen, dass die Hebel am Seilzugapparat frei sind und keine Perso- nen (Hände und Finger) eingeklemmt werden können! -
Seite 8: Allgemeine Sicherheitshinweise
Betriebsanleitung zurückzuführen sind. Verhalten im Notfall Informieren Sie sich immer vor Beginn der Arbeiten, ob und wo Mobile Phone Empfang besteht oder ein Telefon erreichbar ist. Überprüfen Sie die Verfügbarkeit eines Verbandkastens. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 9: Technische Daten
HE 1 / HE 2 HB 1 / HB 2 Seilzugapparat HIT-16 HIT-32 2x HIT-16 2x HIT-32 Zugkraft (kN) 2x 16 2x 32 Geschwindigkeit (m/min) Vorwärts 2x 1.4 2x 0.5 Rückwärts 2x 2.5 2x 1.6 ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 10: Bedienung
Benzinmotor nie in geschlossenem Raum laufen lassen! Sicherheitshinweise der beiliegenden Motor-Bedienungsanleitung befolgen! Verwenden Sie sauberes bleifreies Benzin! Tanken Sie nie bei laufendem Motor Kraftstoff nach! Gehörschutz tragen Schutzhandschuhe benutzen Heisse Oberflächen ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -

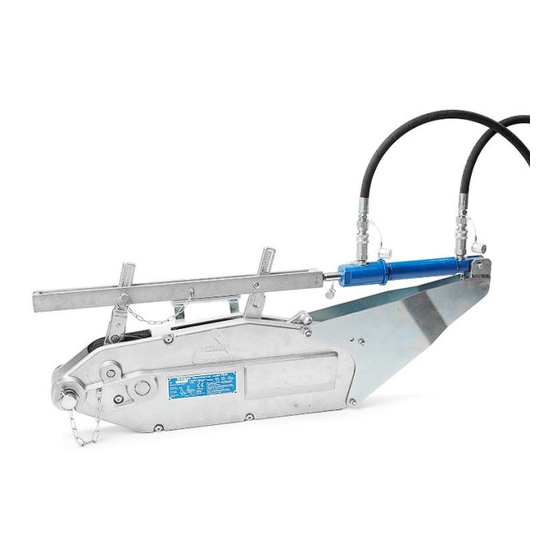

Seite 11: Hydraulikzylinder Am Seilzuggerät Anschliessen
Support (4) befestigen. Je nach Bedarf Vor- oder Rückwärtsganghebel des Seilzuggerätes mit zweitem Steckbolzen (5) an Ga- bel anschliessen. 1. Hydraulikzylinder 2. Gabel 3. Steckbolzen am Support 4. Support 5. Steckbolzen am Ganghebel ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 12: Hydraulische Verbindung
Grosse Temperaturdifferenzen führen zu Druckaufbau in den geschlossenen Hydraulikschläuchen. Bei zu hohem Druck, Kupplung mit Schraubenschlüssel vom Schlauch lösen und Druck ablassen, so dass Feder- drucknippel an der Kupplung von Hand betätigt werden kann. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 13: Motor Starten
5. Wenn der Steuerhebel zum Starten des Motors auf CHOKE ge- stellt worden ist, ihn allmählich zu MAX. oder MIN. führen, während der Motor warmläuft. Der hier gezeigte Steuerhebel wird mit einer Fernschaltung an der vom Motor angetriebenen Ausrüstung verbunden. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 14: Seilzug Betätigen
Zum Ändern der Bewegungsrichtung des Seils muss der Vor- oder Rückwärtsganghebel des Seilzuges mit der Gabel des Hyd- raulikzylinders verbunden werden (Steckbolzen (2) umstecken). Während dem Betrieb den Bedienungshebel nicht blockieren! Pumpenbeschädigung oder Unfallgefahr! Motor stoppen Elektromotor Drücken Sie den roten Tastschalter am Elektromotor. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... - Seite 15 Fernschaltung an der vom Motor angetriebenen Ausrüstung verbunden. 2. Den Motorschalter auf AUS stellen. Die von diesem Motor angetriebene Ausrüstung kann mit einem Fernmotorschalter ausgestattet sein. 3. Den Kraftstoffhahnhebel auf AUS stellen. ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018...
-
Seite 16: Störungen
Federdrucknippel an der Steckkupplung kontrollieren Druckaufbau im Schlauch, Kupplung vom Schlauch trennen Seilzugapparat arbeitet, fördert Seil verschlissen oder falscher Ø Seilab- Seil austauschen aber kein Seil messung zum Seilzug Original-Habegger Seilzugseil verwenden ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018... -
Seite 17: Wartung
Darüber hinaus sind entsprechend den örtlichen Vorschriften sowie bei schweren Einsatzbedin- gungen in kürzeren Abständen zusätzliche Prüfungen durch einen Sachkundigen zu veranlassen. Ersatzteile Die Ersatzteile sind auf einer separaten Liste hinterlegt. Diese kann von der Firma HABEGGER angefordert werden. Entsorgung Beachten Sie die landesüblichen Vorschriften zur Entsorgung. - Seite 18 TGT. 03.10.2018 Technik Seite 18 von 18 Habegger Maschinenfabrik AG Mittlere Strasse 66 CH-3600 Thun Switzerland Telefon +41 (0)33 225 44 44 +41 (0)33 225 44 40 E-Mail info@habegger-hit.ch Internet www.habegger-hit.ch ©Copyright by Habegger Maschinenfabrik AG Version 03 / 03.10.2018...
