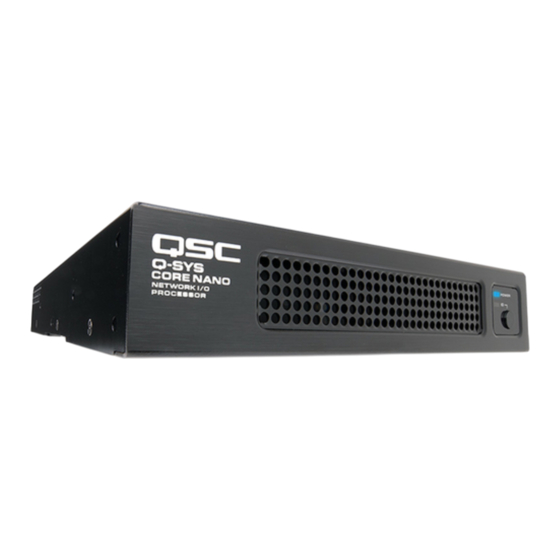

- Seite 1 ™ Hardware-Benutzerhandbuch CORE NANO – NETWORK I/O PROCESSOR CORE 8 FLEX – USB/FLEX CHANNELS TD-001615-04-A *TD-001543-04*...
-
Seite 2: Wichtige Sicherheitshinweise
ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE Der Begriff WARNUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. -
Seite 3: Wartung Und Reparaturen
Luftfeuchtigkeit: 5-85 %, nicht kondensierend. Garantie Besuchen Sie die Webseite von QSC, LLC. (www.qsc.com) um eine Kopie der beschränkten Garantie von QSC zu erhalten. RoHS-Hinweise Die QSC Q-SYS Core 8 FLEX-Serie erfüllt die Bestimmungen der EG-Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2). - Seite 4 Lieferumfang (1x) (8x) (2x) (2x) Q-SYS Core 8 FLEX Flex-Kanäle GPIO RS232 Tx/Rx oder Q-SYS Core NANO (blau) (schwarz) (schwarz) nur Core 8 FLEX nur Core 8 FLEX (2x) (2x) (2x) (2x) Verbin- Rack- Rack- Montage- dungs- Abstandsplatte Montage- winkel-...
-
Seite 5: Installation
Installation Be- und Entlüftung Mindestfreiraum von 152 mm auf der Rückseite des Q-SYS Core 8 FLEX oder Core NANO. HINWHIS: Zur Sicherstellung einer ausreichenden Wärmeableitung ist der Bereich direkt hinter dem Q-SYS Core 8 FLEX oder Core NANO von Behinderungen frei zu halten. Auswahl der Installationskonfiguration Wählen Sie eine der folgenden Konfigurationsoptionen: A. - Seite 6 B. Zwei Produkte in einem 19-Zoll-Rack 1. (x2) Unterseite Einheit 2 2. (x2) Frontplatte 3. (x2) Unterseite Einheit 1 4. (x6) Frontplatte 5. (x1) 6. (x6) C. Ein Produkt in einem Halb-Rack 1. (x1) 2. (x2) Oberseite 3. (x6) Frontplatte D.
- Seite 7 D. Unter dem Tisch oder an der Wand 1. (x1) 2. (x2) Montagefläche 3. (x6) 4. (x4) Nicht im Lieferumfang enthalten – für Montagefläche geeignete Schrauben verwenden. 5. Montagefläche Unterseite Frontplatte Rackmontage-Optionen Alle Konfigurationen Verwendung der in den Montageoptionen A bis D gezeigten Beispiele.
- Seite 8 Frontplatten POWER-LED – Leuchtet blau, wenn der Q-SYS Core 8 FLEX Taste ID – Ruft den Q-SYS Core 8 FLEX auf der Q-SYS eingeschaltet ist. Designer-Benutzeroberfläche und im Configurator auf. Wenn diese Taste ca. 10 Sekunden lang gedrückt wird, wird die Funktion ID-LED –...
- Seite 9 Eingangsleistung (100 V – 240 V, 50/60 Hz). USB Typ C – USB 3.1, Host-Port oder Geräte-Port (Geräte- Port-Funktion ist verfügbar, wenn USB Typ B nicht in Gebrauch ist). (Hinweis: Q-SYS Core 8 FLEX abgebildet. Q-SYS Core NANO umfasst keine FLEX-Kanäle und keinen GPIO) TD-001615-04-A...
- Seite 10 Steckverbinder anzuschließen, der zwei Kanäle überbrückt. Sicherstellen, dass die Stecker nicht zwei Kanäle überbrücken. (Hinweis: Beispiele für GPIO-Verbindungen und -Anwendungen sind in „Technischer Hinweis: E/A-8 FLEX – Verwendung von GPIO-Eingängen und -Ausgängen“ enthalten, der auf www.qsc.com abgerufen werden kann.) TD-001615-04-A...
- Seite 11 Abmessungen (Hinweis: Die Abmessungen von Q-SYS Core 8 FLEX und Core NANO sind identisch.) 220,0 mm 220.0 mm 8,66 in 8.66 in 286,6 mm 286.6 mm 11,28 in 11.28 in 220,0 mm 220.0 mm 8,66 in 8.66 in POWER 43,6 mm 43.6 mm 1,72 in CORE 8 FLEX...
-
Seite 12: Technische Daten
Technische Daten Spezifikation Wert FLEX-Audioeingänge (nur Core 8 FLEX) Eingangsfrequenzgang 20 Hz bis 20 kHz bei +24 dBU +0,05 dB/-0,5 dB Eingang THD+N bei 1 kHz bei +24 dBu Empfindlichkeit und +24 dBu Eingang < 0,004 % bei -40 dBu Empfindlichkeit und -40,5 dBu Eingang < 0,009 % Eingang-zu-Eingang-Nebensprechen bei 1 kHz bei +24 dBu Empfindlichkeit <-110 dB typisch, -95 dB max. - Seite 13 Spezifikation Wert Kanalzahl Abtastrate 48 kHz USB-Audiogerät-Hosting Unterstützung für Standard-USB-Headset, Freisprecheinrichtung über USB-Typ- A-Verbindung (jeweils ein Gerät) Eingang Abtastrate 48 kHz oder 16 kHz, monaural Bit-Auflösung 8-Bit-, 16-Bit-, 24-Bit- oder 32-Bit-Gleitkommazahl (IEEE 754) Format Little-Endian, signiert oder nicht signiert Ausgang Abtastrate 48 kHz oder 16 kHz, monaural Bit-Auflösung 16 Bit Steuerung...
- Seite 14 FAX: +1.714.754.6173 © 2020 QSC, LLC. Alle Rechte vorbehalten. QSC, das QSC-Logo, Q-SYS und das Q-SYS-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Q-LAN und Q-SYS Designer sind Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
