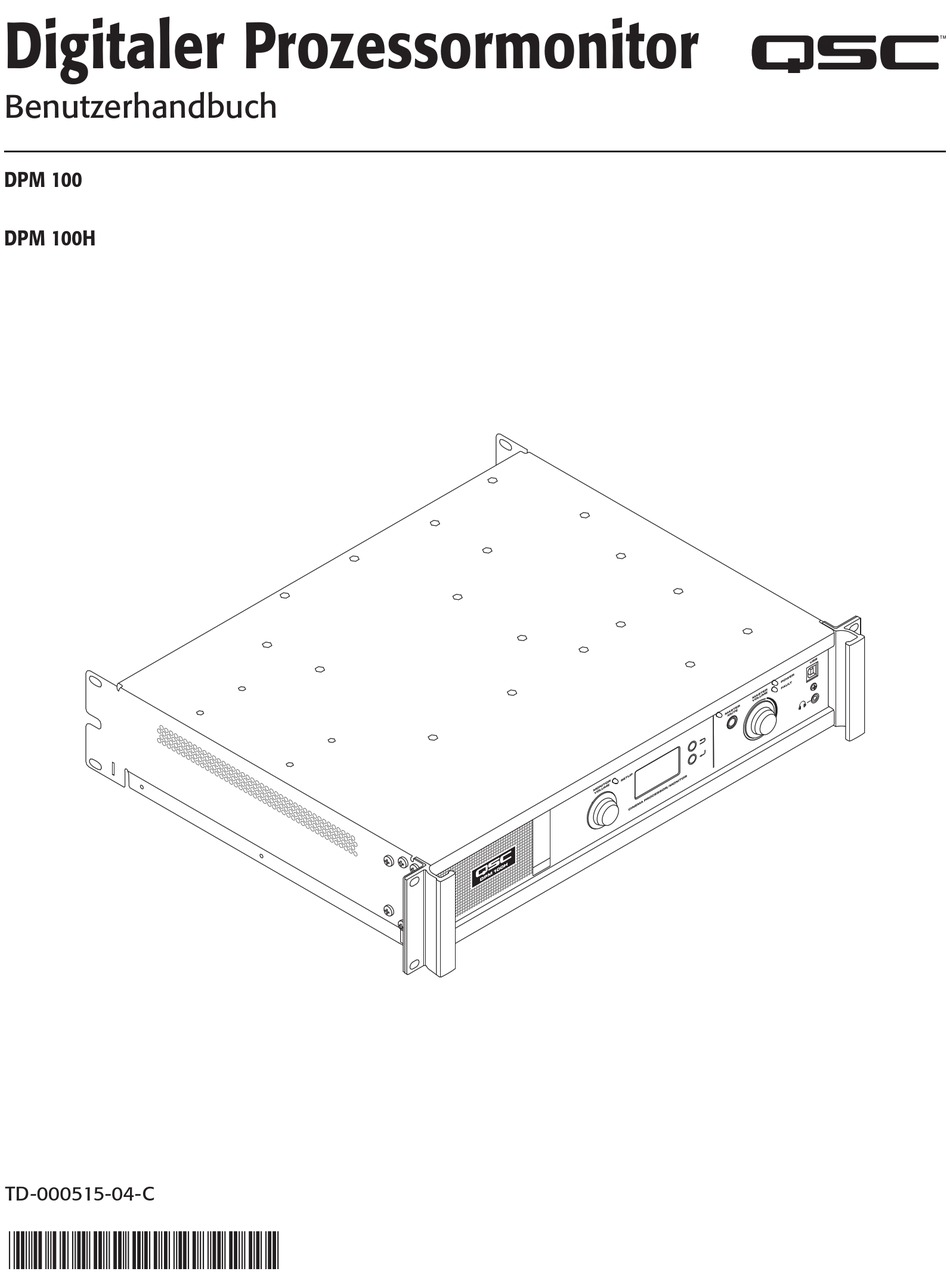

- Seite 1 Digitaler Prozessormonitor Benutzerhandbuch DPM 100 DPM 100H TD-000515-04-C *TD-000515-04*...
-
Seite 2: Rack-Einbau
Eine Kopie der beschränkten QSC-Garantie fi nden Sie auf der QSC Webseite unter www.qsc.com. www.qsc.com Для получения копии ограниченной гарантии QSC посетите веб-сайт QSC, расположенный по адресу www.qsc.com. www.qsc.com للمنتجات الصوتية عىلQSC ، قم بزيارة الموقع اال لكرى وىى لرس كةQSCللحصول عىل نسخة من الضمان المحدود الخاص بـ TD-000515-04-C... -
Seite 3: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Frontplatte – DPM 100 und DPM 100H 5a 5b 11 12 — Abbildung 1 — 1. Vollbereichs-Monitorlautsprecher 6. MASTER MUTE-Taste – Schaltet bei Betätigung alle Ausgänge stumm 2. MONITOR VOLUME – Funktion hängt vom Betriebsmodus ab 7. MASTER MUTE-LED – leuchtet rot, wenn Mute aktiviert ist a. -
Seite 4: Einrichtung - Überblick
Einrichtung – Überblick Die anfängliche Konfi guration des DPM erfolgt über die DPM Manager-Software von QSC, die auf einem Windows®- oder MAC-PC oder -Laptop installiert werden muss. Nach Installation der Software auf dem Computer kann dieser über USB oder eine Ethernet-Verbindung mit dem DPM verbunden werden. -
Seite 5: Konfi Guration Und Netzwerkanschluss
DPM (Quelleingänge, Format, Voreinstellungen usw.) fi nden Sie in den Hilfedateien. 3. Verstärker anschließen Verbinden Sie die DataPort-Ausgänge auf der Rückplatte des DPM über von QSC genehmigte DataPort-Kabel mit den DataPort-Eingängen an den QSC-Verstärkern der Serie DCA oder PL3. - Seite 6 Netzsteckdose an. Das Netzteil im DPM-Produkt kann mit einer Spannung von 100 bis 240 V, 50 bis 60 Hz, gespeist werden. Wenn Sie eine andere Art von IEC-Netzkabel als das im Lieferumfang des DPM enthaltene benötigen, wenden Sie sich an den technischen Kundendienst von QSC.
-
Seite 7: Stiftbelegung Des Analogen Haupteingangsanschlusses (Db25 - Buchse)
DataPorts Die QSC-DataPorts auf der Rückplatte des DPM dienen als Schnittstelle zu QSC-Verstärkern mit v1-DataPorts. Dies sind die gleichen in ihrer Funktion nicht eingeschränkten DataPorts, die auch in den Verstärkern der Serie DCA und PL3 vorgesehen sind. Alle DataPorts verwenden das HD15- Steckverbinderformat und werden über Datenkommunikationskabel mit HD15-Steckverbindern an beiden Enden mit QSC-Verstärkern verbunden. -
Seite 8: Technische Daten
Headroom (alle SENS): > 10 dB HDMI-Eingang/Ausgang Anschlussbuchsen, Typ B Dynamikbereich > 106 dB (ungewichtet): DataPort-Anschlüsse HD-15 (9) – QSC-Verstärkerschnittstelle Dynamikbereich > 108 dB H.I./V.I.-Ausgang 5-poliger Euro-Anschluss (x1) – potentialfreie (A-gewichtet): Bezugserde THD+N bei 2 dB unter Clip: < 0,003 % Relaisausgänge... - Seite 9 © 2016–2016 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Intrinsic Correction ist eine Marke von QSC, LLC. Windows ist eine Marke der Microsoft Corporation.
