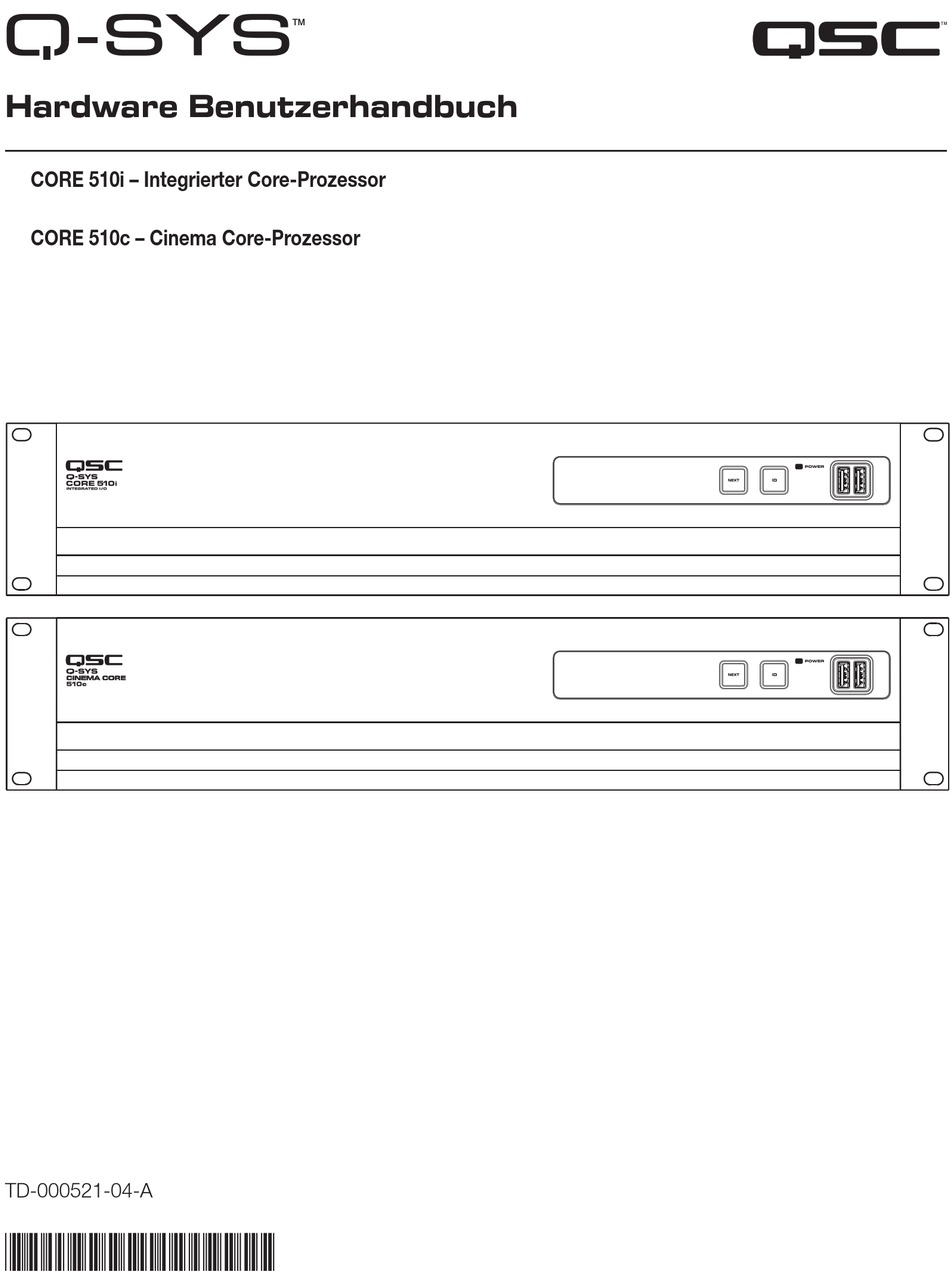

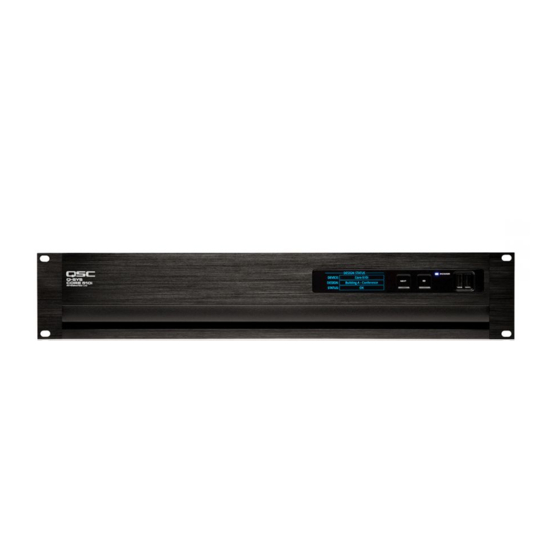

- Seite 1 ™ Hardware Benutzerhandbuch CORE 510i – Integrierter Core-Prozessor CORE 510c – Cinema Core-Prozessor TD-000521-04-A *TD-000521-04*...
- Seite 2 ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind.
-
Seite 3: Wartung Und Reparaturen
Luftfeuchtigkeit!: 5 % bis 85 %, nicht kondensierend. Garantie Besuchen Sie die Webseite von QSC, LLC. (www.qsc.com), um eine Kopie der beschränkten Garantie von QSC zu erhalten. RoHS-Hinweis Die QSC Q-SYS Core 510-Serie erfüllt die Bestimmungen der EG-Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2). -
Seite 4: Verpackungsinhalt
Verpackungsinhalt Core 510 Netzkabel Sicherheits- QSC-Garantie TD-000453 regulatorische Erklärungen TD-001514 Steckverbinder mit einigen E/A-Karten Montage Die folgenden Schritte spiegeln die empfohlene Installationsreihenfolge wider. Rack-Einbau Für einen Rack-Einbau müssen Sie das Q-SYS-Produkt von unten abstützen und gleichzeitig die Befestigungslöcher in der Frontplatte (in den Rackeinbau-Montagewinkeln) mit den Gewindelöchern in den Rack-Schienen zur Deckung bringen. - Seite 5 Funktionsmerkmale Frontplatte DESIGN STATUS <Device Name> <Gerätename> DEVICE: <Design Name> <Design-Name> DESIGN: <Status> <Status> STATUS: — Abbildung 1 — 1. OLED-Display – Zeigt Informationen über 3. Haste ID – Ruft den Core-Prozessor auf der Q-SYS Einstellungen und Status des Core-Prozessors an Designer-Benutzeroberfläche und im Configurator auf 2.
- Seite 6 Frontplatten-OLED-Bildschirme DESIGN STATUS Design Status <Device Name> <Gerätename> DEVICE: Siehe Abbildung 3 <Design Name> <Design-Name> DESIGN: • Device (Nerät) – der Name des Core-Prozessors gemäß der Definition in Q-SYS Designer. <Status> STATUS: <Status> • Design – der Name des derzeit ausgeführten Designs. •...
- Seite 7 Steckplätze A bis H Es sind insgesamt 8 Steckplätze vorgesehen, die eine beliebige Kombination von Q-SYS-E/A-Karten im Typ-2-Format aufnehmen können. Der Status dieser Karten wird angezeigt, wenn Sie auf der Frontplatte die Taste NEXT drücken (siehe Abbildung 1). Slot Mic/Line In - H.P. Mic/Line In H.P.-Kartenstatus (CIML4-HP) Mute Siehe Abbildung 6 (Mic/Line In H.P.-Kartenbildschirm...
- Seite 8 Dataport Out-Kartenstatus (CODP4) Slot Dataport Out Siehe Abbildung 9 (Dataport Out-Kartenbildschirm angezeigt) Mute Der Dataport Out-Kartenstatus-Bildschirm zeigt Folgendes Signal an: Mute-Status, Vorhandensein eines Signals und Status des verbundenen Verstärkers für beide Ports. Amp 1 • Mute – Zeigt einen „stummgeschalteten Lautsprecher“ an, Amp not present in design Amp 2 wenn der Kanal stummgeschaltet ist.
- Seite 9 CobraNet-Kartenstatus (CCN32) Slot Primary Secondary CobraNet Siehe Abbildung 13 (CobraNet-Kartenbildschirm angezeigt) Activity Der CobraNet-Kartenstatus-Bildschirm zeigt Folgendes Fault an: Aktivitätsstatus, In-Gebrauch-Status und Leiterzustand des primären und sekundären Netzwerkports In Use • ctivity – Es erscheint ein ausgefüllter Kreis, wenn der Conductor primäre oder sekundäre Port aktiv ist. •...
- Seite 10 Der Gebrauch von nicht von QSC hergestellten DataPort-Kabeln kann zum Erlöschen der Produktgarantie für den Core 510 führen. Schließen Sie das QSC DataPort-Kabel von den HD15-Anschlüssen auf der DataPort-Karte an den QSC-Verstärkern an. Beachten Sie, dass Mehrkanal-Verstärker über mehrere DataPort E/A-Karten verteilt sein können, solange sie sich im selben Core-Prozessor oder E/A-Rahmen befinden.
- Seite 11 GPIO-Spezifikationen Relaisstifte Normalstrom-Stifte Beschreibung Max. Spannung in Bezug auf Masse: 30 V Max. Eingangsbereich: 0 V bis 32 V Max. Eingangsbereich: 0 V bis 32 V Max. Strom durch Relais: 1 A Analogeingangsbereich: 0 V bis 24 V Analogeingangsbereich: 0 V bis 24 V Digitaleingang, niedrig: max. 0,8 V Stromstifte Digitaleingang, hoch: min. 2,0 V Ausgangsspannung: min.
- Seite 12 Richtungsabhängige Drehregler Directional Motor Control Rotary Encoder Motoransteuerung +12-V-Stift +12 V Pin Zur Drehzahl- und Richtungssteuerung Use PWM and Inverted PWM to control Pulsbreitenmodulation (PWM) und invertierte speed and direction. PWM verwenden. Output issimilar to an H-Bridge topology. Ausgang ähnelt einer H-Brücken-Topologie. Normal or High Normal- oder Hochstromstift...
- Seite 13 Aus- und Einbauverfahren für Q-SYS E/A-Karten Dieses Verfahren ist nur für Q-SYS E/A-Karten des Typs 2 vorgesehen. Die Karte sollte nur von einem entsprechend ausgebildeten Techniker eingebaut werden. Werkzeug • Kreuzschlitzschraubenzieher • Antistatikband — Abbildung 20 — • 1/4-Zoll-Sechskantschlüssel/Stecknuss (nicht abgebildet) zum Austauschen der Q-SYS E/A-Karten in Steckplatz A bis F.
- Seite 14 Q-SYS verwendet eine QoS auf Layer 3 (DSCP). Die Implementierung einer QoS dieser Art auf einem bestimmten Netzwerk-Switch kann vom Hersteller und Switch-Modell abhängen. Nähere Einzelheiten zur Netzwerk- und Switch-Konfiguration finden Sie in der Hilfedatei in Q-SYS Designer. CIUWEIS!: Für eine Liste der aktuell als geeignet eingestuften Switches suchen Sie auf qsc.com nach „Q-SYS Switches“. TD-000521-04-A...
- Seite 15 Abmessungen 19 in. 481mm 19 in. 481mm — Abbildung 25 — TD-000521-04-A...
- Seite 16 Q-SYS Core Serie 510 – Technische Daten Beschreibung Audio-, Video- und Steuerungs-Verarbeitungsprozessor mit integrierten E/A (oder E/A-Frame-Peripheriegerät für E/A-Erweiterung) Betriebsmodus „Core“-Modus – Audio-, Video- und Steuerungs-Verarbeitungsprozessor für Q-SYS-System mit 8 E/A-Kartensteckplätzen, Typ 2, für einen Betrieb mit vielen Kanälen „E/A Frame-Modus“ – E/A-Erweiterung mit 8 E/A-Kartensteckplätzen, Typ 2, für einen Betrieb mit vielen Kanälen Softwarevoraussetzungen 6.0.0 oder höher...
- Seite 17 Q-SYS Core Serie 510 – Technische Daten Verschiedenes Netzspannung 100–240 VAC, 50–60 Hz Stromaufnahme max. 3,7 A Max bei 100 VAC (tatsächliche Stromaufnahme hängt von den Konfigurationsoptionen ab, z. B. E/A-Karten und/oder Medienlaufwerk, DSP und Netzbelastung) ° ° Betriebstemperaturbereich 0 C bis 50 BTU/Stunde 600 (geschätzte Energieumwandlung bei typischer Last) Luftfeuchtigkeit 5–85 % rel.
- Seite 18 FAX: +1 (714) 754-6173 © 2017 QSC, LLC Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Q-SYS, Q-LAN und Q-SYS Designer sind Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
