3 Anschluss des SkyFunk 3 Systems
Video L-Audio-R
DC 9V
Steckernetzteil
Video L-Audio-R
DC 9V
> Verbinden Sie den Mini-DIN-Stecker (grün) des beiliegenden Adapterkabels mit der
Aufschrift Sender mit dem SkyFunk 3 Sender .
> Die IR-Verlängerung sollte so plaziert werden, dass "Blickkontakt" mit dem IR-Fenster
(meistens bei der Anzeige von Geräten angebracht) der Videoquelle besteht . Nur so
ist die Übertragung der Fernbediensignale gewährleistet .
> Nachdem Sie die zuvor genannte Verbindung hergestellt haben, verbinden Sie das
beiliegende Steckernetzteil mit der Buchse DC 9V des SkyFunk 3 Senders
Verbinden Sie den Scart-Stecker des Adapterkabels mit der Aufschrift Sender mit
>
der Scart-Buchse der Videoquelle deren Signale Sie übertragen möchten .

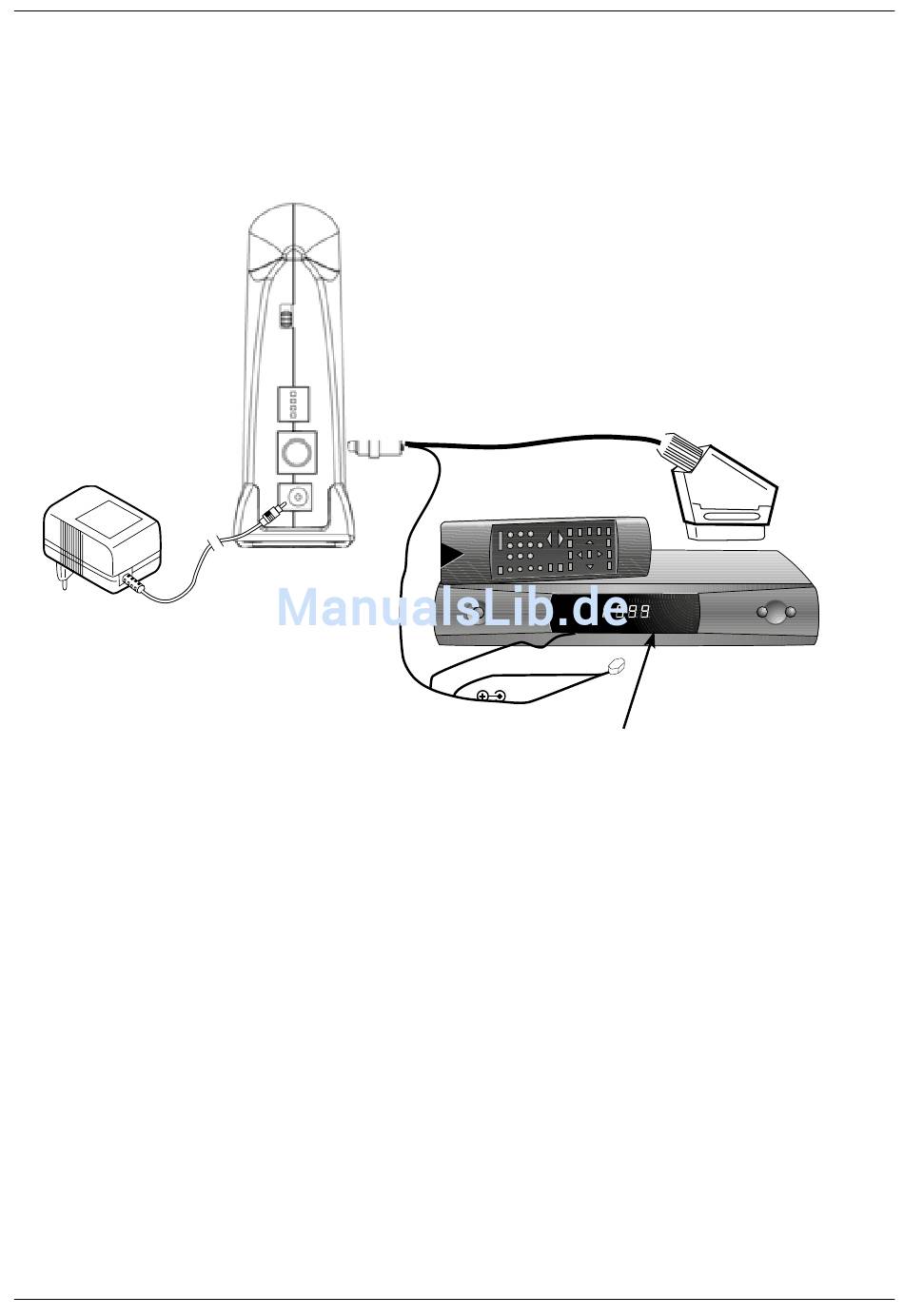

Anschluss des SkyFunk Senders
Mini-DIN-Stecker (grün)
Sender
IR
Infrarot (IR) -Verlängerung
Adapterkabel
Video
DC 9V
IR-Fenster
Video
DC 9V
4
Scart-Stecker
Sender
Video-/ Audioquelle
(z .B . Sat-Receiver)
L-Audio-R
L-Audio-R IR
