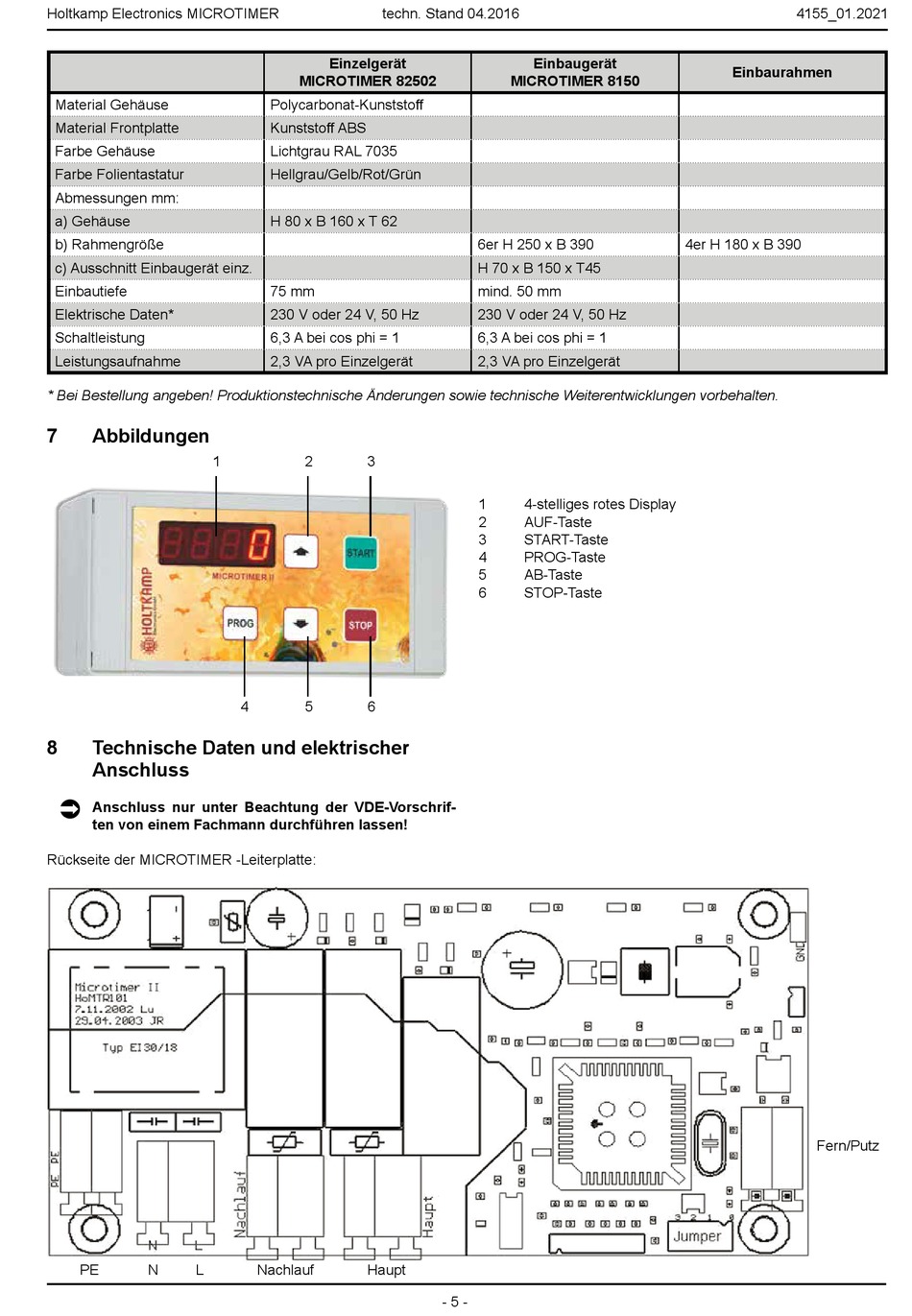

Abbildungen; Technische Daten Und Elektrischer Anschluss - Holtkamp MICROTIMER Betriebsanleitung

Holtkamp Electronics MICROTIMER
Material Gehäuse
Material Frontplatte
Farbe Gehäuse
Farbe Folientastatur
Abmessungen mm:
a) Gehäuse
b) Rahmengröße
c) Ausschnitt Einbaugerät einz.
Einbautiefe
Elektrische Daten*
Schaltleistung
Leistungsaufnahme
* Bei Bestellung angeben! Produktionstechnische Änderungen sowie technische Weiterentwicklungen vorbehalten.
7

Abbildungen

1
8 Technische Daten und elektrischer
Anschluss

Anschluss nur unter Beachtung der VDE-Vorschrif-
ten von einem Fachmann durchführen lassen!
Rückseite der MICROTIMER -Leiterplatte:
PE N L
techn. Stand 04.2016
Einzelgerät
MICROTIMER 82502
Polycarbonat-Kunststoff
Kunststoff ABS
Lichtgrau RAL 7035
Hellgrau/Gelb/Rot/Grün
H 80 x B 160 x T 62
75 mm
230 V oder 24 V, 50 Hz
6,3 A bei cos phi = 1
2,3 VA pro Einzelgerät
2 3
4 5 6
Nachlauf Haupt
Einbaugerät
MICROTIMER 8150
6er H 250 x B 390
H 70 x B 150 x T45
mind. 50 mm
230 V oder 24 V, 50 Hz
6,3 A bei cos phi = 1
2,3 VA pro Einzelgerät
1 4-stelliges rotes Display
2 AUF-Taste
3 START-Taste
4 PROG-Taste
5 AB-Taste
6 STOP-Taste
- 5 -
4155_01.2021
Einbaurahmen
4er H 180 x B 390
Fern/Putz
