Seite 1

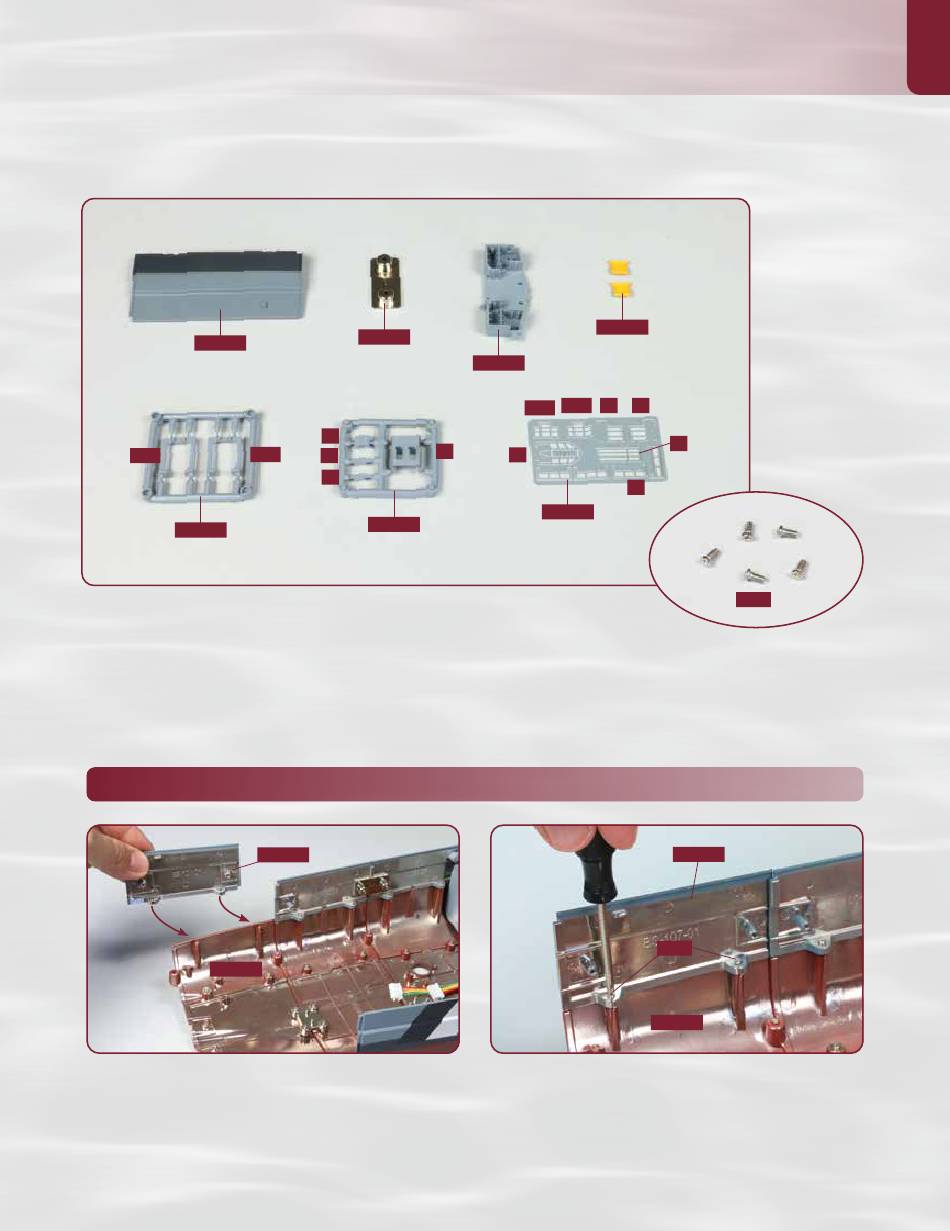

BAUANLEITUNG FÜR DIE BISMARCK Der achtere Signalstand 107-04 107-02 107-01 107-03 107-07 107-06 107-05 Bauteile im Überblick 107-01: linker oberer Rumpfabschnitt 107-06: Details für den Signalstand fünf Schrauben AM (2 x 4 mm) ■ 107-02: Verbindungsstück 107-07: Relings und eine Leiter 107-03: achterer Signalstand 107-04: zwei Flöße...
Seite 2
100-01 100-01 107-01 107-01 107-02 107-02 Nehmen Sie das Verbindungsstück 107-02 Befestigen Sie das Verbindungsstück 107-02 platzieren Sie es auf den Zapfen der Rumpfab- zwei Schrauben an den beiden Rumpfabschnit- 107-01 100-01 107-01 und 100-01. schnitte wie abgebildet. SCHRITT 2: Der Zusammenbau des achteren Signalstands 107-03 107-04 94-01...
Seite 3
107-03 Oben auf dem Schutzstand wird das Teil Der Schutzstand aus dem Rahmen 107-06 wird mittig auf dem Signalstand 107-03 festgeklebt. dem Rahmen 107-06 festgeklebt, wie abgebildet. SCHRITT 3: Relings und eine Leiter Biegen Sie die beiden Relings aus dem Biegen Sie die Reling aus dem Rahmen 107-07...
Seite 4
107-03 107-03 An der Vorderseite des Signalstands 107-03, leicht An den beiden kleinen Nocks des Signalstands 107-03 werden die Relings bzw. festge- nach Steuerbord versetzt, wird die Reling klebt, wie es das Foto zeigt. dem Rahmen 107-07 festgeklebt. 107-03 107-03 Leicht nach Backbord versetzt wird an der Vorder- Im achteren Bereich des Signalstands 107-03...
Seite 5
Kleben Sie zwei der Relings aus dem Rahmen 107-07 vor dem MA-Turm auf der Backbordseite des sechsten Ober- decksabschnitts 64-01 fest, wie es das Foto zeigt. 64-01 Die beiden übrigen Relings aus dem Rahmen 107-07 werden vor der Aus- sparung für den MA-Turm auf der Steuerbordseite des sechsten Ober- decksabschnitts 64-01...
