OPTICAL

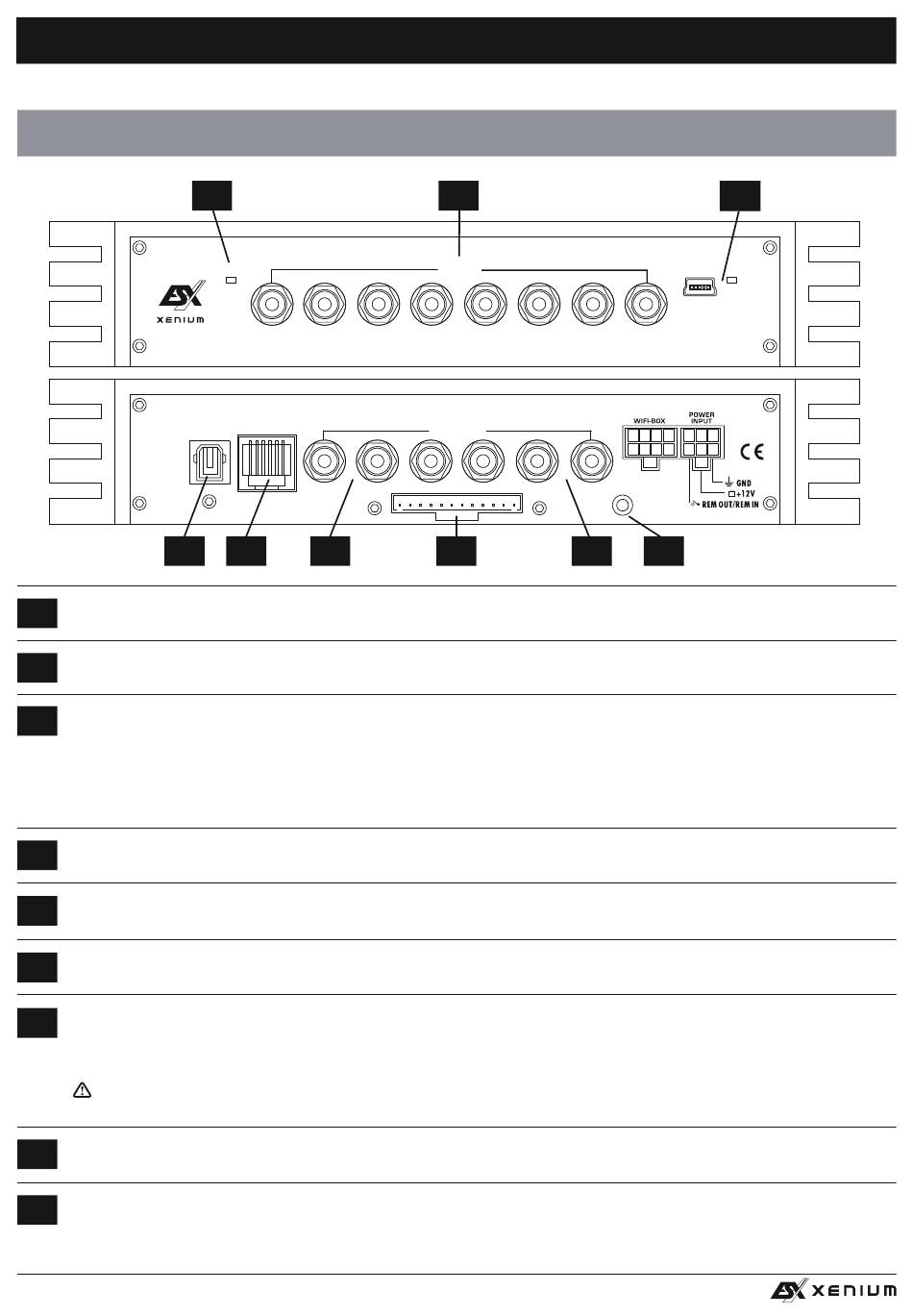

FUNKTIONEN UND BEDIENELEMENTE DES PROZESSORS
OPTICAL
4
1
Leuchtet die POWER LED, ist der Prozessor betriebsbereit.
2
Die acht LINE OUT-Cinchausgänge liefern Audiosignale für die Ansteuerung von Verstärkern, welche mit der DSP-Software
entsprechend modifiziert und konfiguriert werden können.
Verbinden Sie bei Bedarf den Mini-USB-Anschluss mittels dem beiliegenden USB-Kabel mit Ihrem Computer, auf dem die
3
X-CONTROL Software installiert ist. Die Verbindung kann nach dem Benutzen der DSP-Software wieder gelöst werden.
Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlängerung, weil ansonsten eine einwandfreie Kommu-
nikation zwischen dem DSP-Prozessor und dem PC nicht gewährleistet werden kann. Wenn Sie längere Distanzen zu über-
brücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater. Die LED neben dem USB-
Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen DSP-Gerät und Computer hergestellt wurde.
4
Der OPTICAL-Eingang dient mittels geeignetem TOS-Link Kabel zum Anschluss einer externen Audioquelle, die ein SPDIF-
Signal (Stereo PCM) bereitstellt.
5
Der REMOTE-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Fernbedienung (siehe folgende
Seite rechts).
6
Die SUB IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (Subwoofer-Ausgang) verbinden.
7
Die HIGH LEVEL INPUT Hochpegel-Eingänge (beiliegender Kabelsatz mit Stecker) können verwendet werden, falls Ihr Steu-
ergerät (Autoradio) über keine Cinch-Vorverstärker-Ausgänge verfügt. Sie können dann die Lautsprecherkabel-Ausgänge des
Steuergeräts an den Kabelsatz Hochpegel-Eingänge entsprechend anschließen (Belegung der Kabel siehe rechts oben).
Hinweis: Beachten Sie auch die Hinweise zur AUTO TURN ON Funktion auf Seite 5, Abschnitt #2.
Achtung: Die HIGH LEVEL INPUT Hochpegel-Eingänge und die Cincheingänge (#6 und #8) dürfen zusammen nicht gleich-
zeitig betrieben werden. Dies könnte zu einer Fehlfunktion oder Beschädigung des Prozessors führen.
8
Die MAIN INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (2 x Stereo-Ausgang Front /Rear)
verbinden.
Der AUX IN-Eingang (3,5 mm Klinke) kann mit einer externen Audioquelle wie MP3-Player, Smartphones, Navigationsgeräte
9
etc. verbunden werden.
6
FUNKTIONSHINWEISE
X– DSP DIGITAL SOUND PROCESSOR
INPUT
SUB R
SUB L
REMOTE
1
POWER
A
B
X– DSP DIGITAL SOUND PROCESSOR
INPUT
SUB R
SUB L
REMOTE
5
6
VOLUME
POWER
–
A
B
VOLUME
–
MAIN INPUT
RR
RL
FR
2
HIGH LEVEL
INPUT
OUTPUT
C
D
E
F
MAIN INPUT
RR
RL
FR
HIGH LEVEL
INPUT
7
X– DSP
OUTPUT
+
MODE
OK
INPUT
C
D
E
F
X– DSP
+
MODE
OK
INPUT
FL
AUX
INPUT
PC CONNECT
USB
G
H
FL
AUX
INPUT
8
9
MAIN
AUX
PC CONNECT
OPTICAL
USB
G
H
MAIN
AUX
OPTICAL
3
