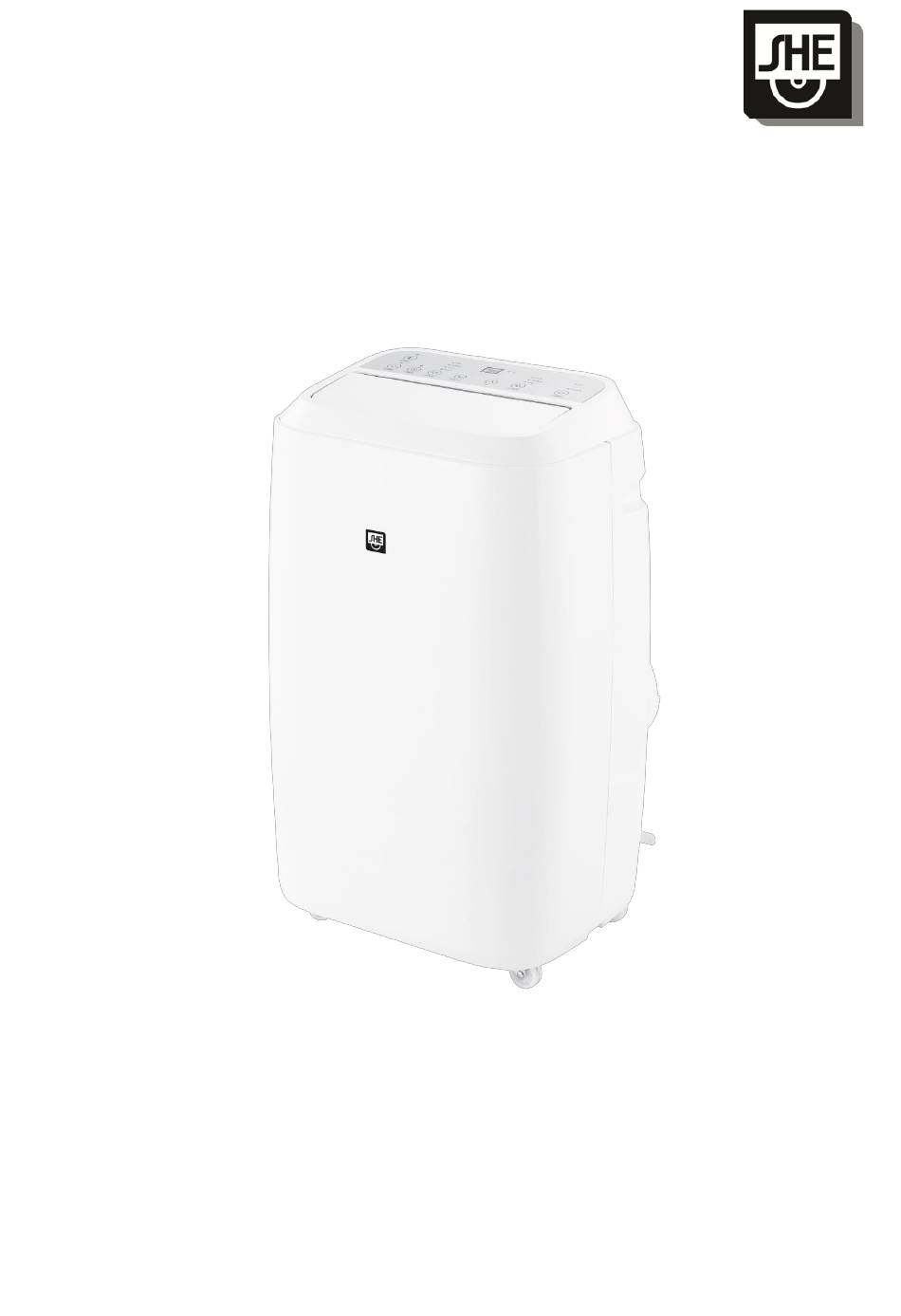

- Seite 1 BEDIENUNGSANLEITUNG Mobiles Klimagerät SHE14KL2001F HERZLICHEN GLÜCKWUNSCH! VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON SHE ENTSCHIEDEN HABEN.
-
Seite 2: Inhaltsverzeichnis
10 – 12 Funktionen einstellen Tipps zur Richtigen Anwendung 13 – 14 Reinigungshinweise Tätigkeiten zu Saisonbeginn/-ende Behebung von Problemen Technische Informationen Garantie Nur für SHE-SERVICE CENTER 35 - 39 Anweisungen zur Reparatur von Geräten, die R290 enthalten Seite 2 von 40... -
Seite 3: Wichtige Informationen Zur Sicherheit, Standort Und Zum Elektrischen Anschluss
LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH BEVOR SIE MIT MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN! WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDORT UND ZUM ELEKTRISCHEN ANSCHLUSS. - Seite 4 Benutzen Sie das Klimagerät nicht in der Nähe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Keller, neben Schwimmbecken, Badewanne oder Dusche. Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Stellen Sie keine schweren oder heißen Gegenstände auf das Gerät und decken Sie das Gerät nie ab.
-
Seite 5: Recycling, Entsorgung, Konformitätserklärung
Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. KONFORMITÄTSERKLÄRUNG Hiermit bestätigen wir, dass dieser Artikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausführliche Konformitätserklärung können Sie jederzeit unter folgendem Link einsehen: www.she.at/downloads/doc/she14kl2001f.doc Irrtümer und technische Änderungen vorbehalten. shewww.she.at Seite 5 von 40... -
Seite 6: Beschreibung Des Geräts Und Lieferumfang

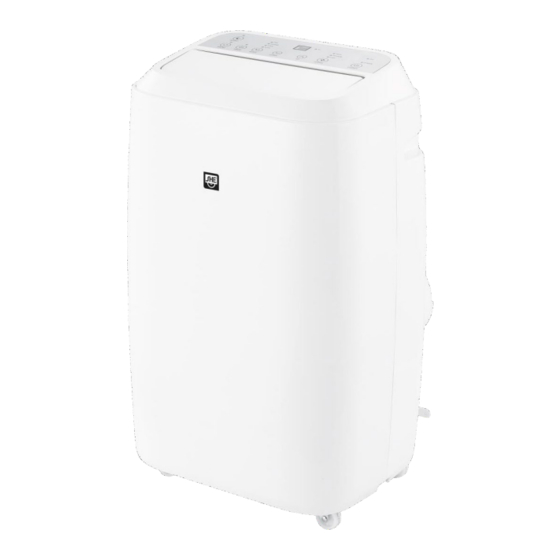

BESCHREIBUNG DES GERÄTES und LIEFERUMFANG VORDERSEITE-Ansicht 1. Bedienfeld 2. Laufrollen SEITLICHE-Ansicht 3. Tragegriff 4. Luftauslassgitter RÜCKSEITE-Ansicht 5. Lufteinlassgitter 6. Kondenswasserauslass 7. Netzkabel 8. Öffnung für den Abluftschlauch 9. Abluftschlauch 10. Fernbedienung 11. Adapter Abluftschlauchverjüngung 12. Adapter Abluftschlauchverjüngung Fenster 13. Fensterhalterung Seite 6 von 40... -
Seite 7: Inbetriebnahme
INBETRIEBNAHME VORBEREITUNG ZUR VERWENDUNG WICHTIG Lassen Sie das Gerät mindestens 2 Stunden aufrecht stehen, bevor Sie es das erste Mal in Betrieb nehmen und vergewissern Sie sich, dass der Kondenswasserauslass gut verschlossen ist. Stellen Sie das Gerät bei einer richtig geerdeten Steckdose auf einen ebenen Untergrund in der Nähe des Fensters auf. - Seite 8 Das Gerät muss in Reichweite einer richtig geerdeten Steckdose aufgestellt werden. Behindern Sie niemals die Luftansaug- oder Auslassöffnungen des Gerätes. Empfehlung von SHE Wir empfehlen Ihnen den SHE Hot-Air Stop bei der Installation an Fenstern. Es strömt keine warme Luft in den ...
-
Seite 9: Bedienfeld Und Fernbedienung
BEDIENFELD und FERNBEDIENUNG BEDIENFELD 1. Beschreibung des Bedienfelds POWER Taste + Kontrollleuchte 1 Kühlmodus SPEED-Taste Gebläsestufe einstellen 2 Entbefeuchtungsmodus Taste Temperatur ERHÖHEN 3 Modus des Lüfters Taste Temperatur SENKEN 4 Hohe Lüftergeschwindigkeit MODE-Taste Betriebsart einstellen 5 Mittlere Lüftergeschwindigkeit TIMER Taste + Kontrollleuchte 6 Niedrige Lüftergeschwindigkeit... -
Seite 10: Gerät Einschalten
2. Beschreibung der Fernbedienung SPEED Gebläsestufe einstellen TEMP + Taste Temperatur ERHÖHEN MODE Betriebsart einstellen SLEEP Schlaffunktion TEMP - Taste Temperatur SENKEN TIMER Timer aktivieren/deaktivieren SWING Oszillation aktivieren/deaktivieren POWER Ein/Ausschalten FUNKTIONEN EINSTELLEN Sie können alle Funktionen direkt am Gerät als auch mithilfe der Fernbedienung einstellen. - Seite 11 HINWEIS Im Sommer wird empfohlen eine Raumtemperatur zwischen 24° und 27° einzustellen Es wird auf jeden Fall davon abgeraten, eine Temperatur auszuwählen, die weit unter der Außentemperatur liegt. Entfeuchtungs-Modus Optimal zur Reduzierung der Feuchtigkeit im Raum (z.B.: im Frühling und Herbst, für feuchte Räume, während Regenperioden usw.).
-
Seite 12: Tipps Zur Richtigen Anwendung
Stellen Sie zunächst die gewünschte Betriebsart ein. Drücken Sie die SWING-Taste. Durch nochmaliges Drücken der SWING-Taste stoppt die Funktion und die Lamellen bleiben in der jeweiligen Position. SLEEP Diese Funktion ist vor allem für den Betrieb des Geräts während der Nacht nützlich, da es seine Leistung schrittweise reduziert. -
Seite 13: Reinigungshinweise
REINIGUNGSHINWEISE Bevor Sie das Gerät reinigen, schalten Sie es mit der ON/OFF Taste des Bedienfeldes oder der Fernbedienung aus. Warten Sie einige Minuten und ziehen Sie dann stets den Stecker, um das Gerät vom elektrischen Netz zu trennen. REINIGEN DES GEHÄUSES Reinigen Sie das Gerät mit einem mäßig feuchten Tuch und wischen Sie es anschließend mit einem trockenen Tuch ab. -
Seite 14: Wassertank Entleeren
WASSERTANK ENTLEEREN Das Klimagerät hat einen Wasserstand-Sicherheitsschalter, der den Wasserstand regelt. Sobald der Wasserstand eine gewisse Höhe erreicht, leuchtet die Wasserfüllstandanzeige auf (Kontrollleuchte W.F auf dem Bedienfeld). Um den Kondenswasserbehälter zu entleeren, befolgen Sie folgende Schritte: Ziehen Sie den Netzstecker aus der Steckdose. Stellen Sie ein Auffanggefäß... -
Seite 15: Tätigkeiten Zu Saisonbeginn/-Ende
TÄTIGKEITEN ZU SAISONBEGINN/- ENDE KONTROLLEN ZU SAISONBEGINN Überprüfen Sie, ob das Stromversorgungskabel und die Steckdose in Ordnung sind und ob die Erdung funktionsfähig ist. Versichern Sie sich, dass der Stöpsel sorgfältig im Kondenswasserauslass angebracht ist und die Filter eingesetzt sind. ... -
Seite 16: Mögliche Ursache
BEHEBUNG DER PROBLEME Bevor Sie sich mit unserer Kundenhotline/ Servicestelle in Verbindung setzen, prüfen Sie bitte, ob sich der Fehler anhand der untenstehenden Hinweise beheben lässt. PROBLEM MÖGLICHE URSACHE LÖSUNG Stromausfall Wiederherstellung Stromversorgung abwarten. Gerät nicht Gerät Stromversorgung Stromversorgung angeschlossen. anschließen/einstecken Min. -
Seite 17: Muster Kählungskapazität Refriegerant
Technische Informationen MUSTER SHE14KL2001F KÄHLUNGSKAPAZITÄT 4.0KW REFRIEGERANT R290/226g DISCHARGE 2.6MPa Unbedenklich exzessiv MASSNAHMEN FÜR ARBEITSPLATZ SUCTION 1.0MPa DISCHARGE 3.2MPa MAX ZUGUNSTEN SUCTION 1.2MPa GEWICHT 26KG GESCHLECHTE VOLTAGE 220-240V~ FREIHEIT DER RATE 50Hz BEDINGUNGEN DER Aktuell 7.0A STANDARDARLEHRUNG Eingabe 1538W WÄHRTE KURZ 7.0A... -
Seite 18: Garantie
Mit diesem Qualitätsprodukt von SHE haben Sie eine Entscheidung für Innovation, Langlebigkeit und Zuverlässigkeit getroffen. Für dieses SHE Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich! Sollten in diesem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. - Seite 19 Tips for correct use 29 – 30 Maintence and cleaning Tasks at beginning and end of the season Troubleshooting Technical Informations Warranty ONLY FOR SHE-SERVICE CENTER 35 – 40 Instructions for repairing devices that contain R290 Seite 19 von 40...
-
Seite 20: Important Informations On Safety, Location And Electrical Connection
(failure to do so will void the warranty). For any repairs to the device, power plug or cable, always and exclusively contact authorized service centers. The customer service centers can be accessed online at www.she.at. ●... -
Seite 21: Recycling, Disposal And Declaration Of Confirmity
We hereby confirm that this article complies with the essential requirements, regulations and directives of the EU. The detailed declaration of conformity can be viewed at any time under the following link: www.she.at/downloads/doc/she14kl2001f.doc Errors and technical changes reserved. www.she.at Seite 21 von 40... -
Seite 22: Technical Description And Delivery Content
TECHNICAL DESCRIPTION and DELIVERY CONTENT FRONT SIDE 1. Control panel 2. Castors SIDE 3. Handle 4. Air Outlet BACK SIDE 5. Air Inlet 6. Condensation water drain 7. Power supply cable 8. Opening for exhaust hose 9. Exhaust hose 10. Remote Control 11. -
Seite 23: Preparing For Use
STARTUP PREPARING FOR USE IMPORTANT! Leave the device in an upright position for at least 2 hours before starting it up for the first time and make sure the condensation water outlet is well sealed. Place the device on a level surface close to a window and a grounded outlet. ... - Seite 24 Non-compliance can lead to damages to the device. RECOOMMANDATION FROM SHE We recommand a SHE Hot-Air Stop for installation on windows, balcony doors or sliding doors: They offer the following advantages: ...
-
Seite 25: Operating Panel And Remote Control
OPERATING PANEL and REMOTE CONTROL 1. Description of the control panel Power on/off Cooling Dehumidifying Fan speed Temperature up Temperature down High fan speed Medium fan speed Operation mode Timer on/off Low fan speed Water full Swing on/off Sleep mode 2. -
Seite 26: Power On/Off
2. Description of the control panel and the remote control SPEED Set the Speed TEMP + Increase MODE Set the Mode SLEEP Sleep-Mode TEMP - Decrease TIMER Timer SWING Oscillation POWER ON/OFF SETTING FUNCTIONS You can set all functions directly on the device or using the remote control. - Seite 27 NOTE In the summer we recommend setting a room temperature between 24 and 27 degrees Celsius. Generally it is not recommended to set a temperature far below the outside temperature. Dehumidification mode Perfectly suited to reducing the humidity in the room (e.g. in the spring and autumn, in humid rooms, during rainy periods etc.).
-
Seite 28: Tips For Correct Use
SLEEP This feature is especially useful for operating the device during the night, as it gradually reduces its performance. While the unit is in the COOLING-Mode, press the „SLEEP“-Button. When the mode is active, the indicator lights up. ... -
Seite 29: Maintence And Cleaning
MAINTENANCE AND CLEANING CLEANING THE HOUSING Switch the device off prior to cleaning, wait a few minutes and then always the plug to disconnect the device from mains. Clean the device using a slightly damp cloth, follow up with a dry cloth. ... - Seite 30 3. Once the tank is fully emptied carefully place the plug back in the water outlet and screw the sealing cap back on. 4. Plug the device back in and start it up. Permanent water drain In order not to empty the tank every time manually, you can install a permanent water drain.
-
Seite 31: Tasks At Beginning And End Of The Season
TASKS AT BEGINNING AND END OF SEASON TASKS AT END OF SEASON Carefully empty the condensed water tank into a suitable container as described in the section on “emptying the water tank”. Let the air conditioning unit run for 2 hours in the blower/fan mode until the device is completely dry inside. -
Seite 32: Troubleshooting
TROUBLESHOOTING Before contacting our customer hotline / service line check whether you can rectify the fault using the information below. PROBLEM POSSIBLE CAUSE LÖSUNG Power outage Wait for power to come back on. The device is not connected to a Connect the device to a power power supply. -
Seite 33: Technical Informations
Technical information MODEL SHE14KL2001F COOLING CAPACITY 4.0KW REFRIGERANT R290/226g DISCHARGE 2.6MPa PERMISSIBLE EXCESSIVE OPERATING PRESSURE SUCTION 1.0MPa DISCHARGE 3.2MPa MAX ALLOWABLE PRESSURE SUCTION 1.2MPa WEIGHT 26KG RATED VOLTAGE 220-240V~ RATED FREQUENCY 50Hz STANDARD RATING CURRENT 7.0A CONDITIONS INPUT 1538W RATED CURRENT 7.0A... -
Seite 34: Warranty
By purchasing a SHE quality product you have acquired an innovative, long lasting and reliable item. For this SHE device we grant a warranty of 2 years from the date of purchase, valid in Austria only. In the unlikely event that service work is required on your device in this period we warrant free repair (spare parts and labour) or (subject to Schuss’s decision) to replace the product. -
Seite 35: Only For She-Service Center
öffnen dies führt zum sofortigen Verlust des Garantieanspruchs. IMPORTANT! These instructions are only for the SHE-Service center! A Service or repairing of the device must only be performed by a qualified technician who is allowed to handle the R290 refrigerant. - Seite 36 fire extinguishing equipment shall be available to hand. Have a dry powder or CO 2 fire extinguisher adjacent to the charging area. 1.6 No ignition sources No person carrying out work in relation to a refrigeration system which involves exposing any pipe work that contains or has contained flammable refrigerant shall use any sources of ignition in such a manner that it may lead to the risk of fire or explosion.
- Seite 37 Do not apply any permanent inductive or capacitance loads to the circuit without ensuring that this will not exceed the permissible voltage and current permitted for the equipment in use. Intrinsically safe components are the only types that can be worked on while live in the presence of a flammable atmosphere.
- Seite 38 9 DECOMMISSIONING Before carrying out this procedure, it is essential that the technician is completely familiar with the equipment and all its detail. It is recommended good practice that all refrigerants are recovered safely. Prior to the task being carried out, an oil and refrigerant sample shall be taken in case analysis is required prior to re-use of reclaimed refrigerant.
- Seite 39 Competence of service personnel General Special training additional to usual refrigerating equipment repair procedures is required when equipment with flammable refrigerants is affected. In many countries, this training is carried out by national training organizations that are accredited to teach the relevant national competency standards that may be set in legislation. The achieved competence should be documented by a certificate.
- Seite 40 Evacuate again. Remove parts to be replaced by cutting, not by flame. Purge the braze point with nitrogen during the brazing procedure. Carry out a leak test before charging with refrigerant. Reassemble sealed enclosures accurately. If seals are worn, replace them. ...
