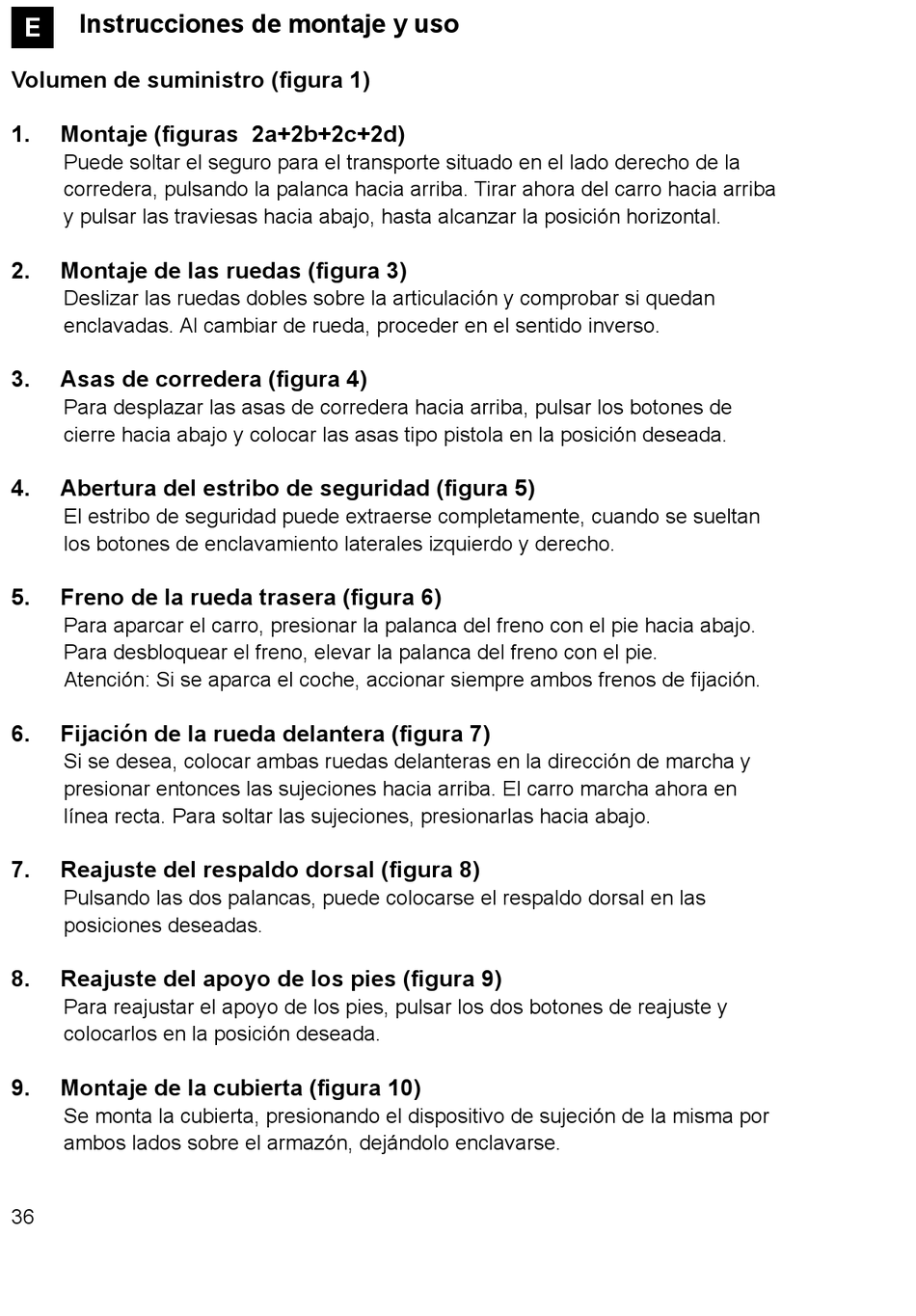

Instrucciones de montaje y uso
E
Volumen de suministro (Þ gura 1)
1. Montaje (Þ guras 2a+2b+2c+2d)
Puede soltar el seguro para el transporte situado en el lado derecho de la
corredera, pulsando la palanca hacia arriba. Tirar ahora del carro hacia arriba
y pulsar las traviesas hacia abajo, hasta alcanzar la posición horizontal.
2. Montaje de las ruedas (Þ gura 3)
Deslizar las ruedas dobles sobre la articulación y comprobar si quedan
enclavadas. Al cambiar de rueda, proceder en el sentido inverso.
3. Asas de corredera (Þ gura 4)
Para desplazar las asas de corredera hacia arriba, pulsar los botones de
cierre hacia abajo y colocar las asas tipo pistola en la posición deseada.
4. Abertura del estribo de seguridad (Þ gura 5)
El estribo de seguridad puede extraerse completamente, cuando se sueltan
los botones de enclavamiento laterales izquierdo y derecho.
5. Freno de la rueda trasera (Þ gura 6)
Para aparcar el carro, presionar la palanca del freno con el pie hacia abajo.
Para desbloquear el freno, elevar la palanca del freno con el pie.
Atención: Si se aparca el coche, accionar siempre ambos frenos de Þ jación.
6. Fijación de la rueda delantera (Þ gura 7)
Si se desea, colocar ambas ruedas delanteras en la dirección de marcha y
presionar entonces las sujeciones hacia arriba. El carro marcha ahora en
línea recta. Para soltar las sujeciones, presionarlas hacia abajo.
7. Reajuste del respaldo dorsal (Þ gura 8)
Pulsando las dos palancas, puede colocarse el respaldo dorsal en las
posiciones deseadas.
8. Reajuste del apoyo de los pies (Þ gura 9)
Para reajustar el apoyo de los pies, pulsar los dos botones de reajuste y
colocarlos en la posición deseada.
9. Montaje de la cubierta (Þ gura 10)
Se monta la cubierta, presionando el dispositivo de sujeción de la misma por
ambos lados sobre el armazón, dejándolo enclavarse.
