Inhaltszusammenfassung für Buttner Elektronik MT iQ Basic

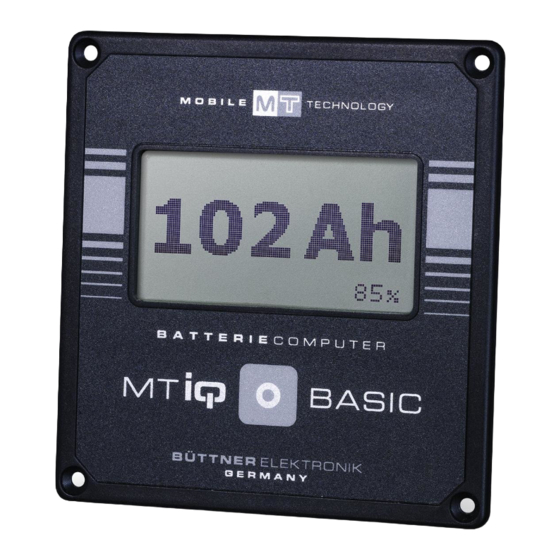

- Seite 1 B E D I E N U N G S A N L E I T U N G · I N ST R U C T I O N M A N U A L Batterie-Computer MT iQ Basic...
-
Seite 3: Einleitung
Einleitung Sehr geehrter Kunde, Mit dem Kauf des Batterie-Computers MT iQ Basic haben Sie sich für ein Qualitätsprodukt der Firma Büttner Elektronik entschieden. Dieser Batterie-Computer erfüllt die höchsten Ansprüche an Qualität und Funktionalität für eine optimale Über- wachung Ihrer Bord-Batterie. - Seite 4 Warnt vor Gefahren für Personen, Schäden am Gerät oder anderen Gegenständen. Verletzungen oder Schäden können durch unsachgemäße Hand- habung entstehen. Hinweis Tipps und Tricks Mit diesem Symbol sind Tipps gekennzeichnet, mit deren Hilfe Sie Ihr Gerät effektiver und einfacher verwenden. Bütner Elektronik – MT iQ Basic...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .……………………………..…...……….……. Lieferumfang .………………………..…...……….……. 1 Allgemeine Hinweise .………..…...……….……. Sicherheitshinweise .………………..…...……….……. Versorgungsspannung ……………..…...……….……. Feuchtigkeit ………..…..…………..…...……….……. 2 Anleitung MT iQ Basic Batterie-Computer Schnell-Übersicht …..………………..…...……….……. Ein/Ausschalten ...………………..…...…….…….……. Hauptfunktionen ……...…………….…...……….……. Batterie-Kapazität einstellen .…..…...……….……. ..…..…...……….……. 3 Installation MT iQ Basic 4 Gesamtschaltbild ..………..…..…...……….……. 5 Technische Daten .….…….…..…...……….……. -
Seite 6: Lieferumfang
Lieferumfang Anzahl Beschreibung MT iQ Basic Display Verlängerungskabel für Display mit Halterung für Hallgeber und Anschlusskabeln Hall-Geber Aufbaurahmen Schraubenpack Bütner Elektronik – MT iQ Basic... -
Seite 7: Allgemeine Hinweise
Hersteller und haftet entsprechend. Des Weiteren entfällt die Hersteller-Garantie und es kann zum Verlust von Gewährleistungsrechten kommen. Der Batterie-Computer MT iQ Basic ist für stationäre und mobile Einsätze geeignet. Das Gerät sowie die einzelnen Bauteile sind vor Feuchtigkeit zu schützen und für den Außeneinsatz grundsätzlich nicht geeignet. -
Seite 8: Feuchtigkeit
Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände darauf. Das Gerät sowie die einzelnen Bau- teile sind für den Außeneinsatz grundsätzlich nicht geeig- net. Büt ner Elektronik – MT iQ Basic... -
Seite 9: Anleitung Mt Iq Basic Batterie-Computer
Der zuletzt angezeigte Messwert wird dann vollständig ausgeblendet. Die Messung läuft im Hintergrund weiter ❷ dies wird durch ein blinkendes Rechteck angezeigt ❶ Durch einmaliges Betätigen der Taste erscheint der zuletzt aufgerufene Messwert im Display Büt ner Elektronik – MT iQ Basic... -
Seite 10: Hauptfunktionen
Im Menü können Sie Ihre im Fahrzeug installierte Gesamt- Batterie-Kapazität einstellen. Sie können den Wert der Bat- ❶ terie-Kapazität durch Betätigung der Taste langsam erhöhen. Wenn Sie lange auf der Taste bleiben, wird der Wert für die Batterie-Kapazität immer schneller erhöht. Bütner Elektronik – MT iQ Basic... - Seite 11 Der Batterie-Computer ermittelt nach der Programmierung der Batterie-Kapazität eine vorläufige Restkapazität an- hand der Batterie-Spannung. Bitte laden Sie Ihre Batterien anschließend für mindestens 24 Stunden, so dass der Batterie-Computer tatsächliche Kapazität Ihrer Batterien ermitteln kann. Bütner Elektronik – MT iQ Basic...
-
Seite 12: Installation Mt Iq Basic
Stützpunkt zu führen und mit einem gemein- und mit einem gemeinsamen Kabel durch den samen Kabel durch den Sensor und weiter auf Sensor und weiter auf den Batteriepol zu den Bat eriepol zu gehen. gehen. Büt ner Elektronik – MT iQ Basic... - Seite 13 Montage des Hall-Gebers. Schalten Sie mehrere Verbraucher ein (Ladegerät außer Betrieb). Auf der Anzeige muss der fl ießende Stromwert mit einem Minuszeichen angezeigt werden. Falls dies nicht der Fall bit e Hall-Geber drehen. Büt ner Elektronik – MT iQ Basic...
-
Seite 14: Gesamtschaltbild
4 Gesamtschaltbild Hall-Geber Sicherung blau 800mA flink Bordbatterie Batterie-Verbände: Hallgeber Hallgeber Büt ner Elektronik – MT iQ Basic... -
Seite 15: Technische Daten
800mA flink Temperaturbereich -20°C .. +80°C ………………… Strommeßbereich +/- 0A .. +/- 200A ...………………. Seriennummer (bitte eintragen): Zubehör: Verlängerungskabel für Basic- Batterie- MT01217 Computer Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Büt ner Elektronik – MT iQ Basic... -
Seite 16: Gewährleistung
Druckfehler, Irrtum und technische Änderungen vorbehalten. Büttner Elektronik GmbH Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Dieselstr. 27 D-48485 Neuenkrichen Copyright © BÜTTNER ELEKTRONIK 05/16. Tel: 05973 / 900 37-0 Irrtümer und Änderungen vorbehalten. Bütner Elektronik – MT iQ Basic... - Seite 17 Ihre Notizen: Ihre Notizen: DE D Bütner Elektronik – MT iQ Basic...
- Seite 19 Introduction Dear Customer, When you purchased the battery computer MT iQ Basic, you decided on a quality product from Büttner Elektronik. This battery computer meets the highest demands on quality and functionality for optimum monitoring of your on-board battery. Please check the contents of the package for completeness immediately after opening.
- Seite 20 Improper handling may result in injuries or damages. Note Tips and Tricks This symbol is used to designate tips, which help you to utilize your equipment more easily and more effectively. Bütner Elektronik – MT iQ Basic...
- Seite 21 Scope of Delivery .…………………..…...……….……. ..………..…...……….……. 1 General Information Safety Instructions ...………………..…...……….……. Supply Voltage …………...…………..…...……….……. ……..……..…..…………..…...……….……. Moisture 2 Instructions MT iQ Basic Battery Computer Quick Overview …..………………..…...……….……. Switching On/Off ..………………..…...…….…….……. …….…...…………….…...……….……. Main Functions Adjustment of Battery Capacity ..…...……….……..…..…...……….……. 3 Installation MT iQ Basic 4 Overall Circuit Diagram .……..…...……….…….
-
Seite 22: Scope Of Delivery
Scope of Delivery Anzahl Beschreibung MT iQ Basic Display Extension cord for display with holder for Hall sensor and connection cables Hall sonsor Structural frame Screw pack Bütner Elektronik – MT iQ Basic... -
Seite 23: General Information
Moreover, the manufacturer's guarantee becomes inappli- cable and a loss of warranty rights may result. The battery computer MT iQ Basic is suitable for stationary and mobile applications. The unit and the individual com- ponents are to be protected against moisture and are principally not suitable for outdoor use. -
Seite 24: Moisture
Moisture Protect the equipment against moisture, dripping and splashing water and do not place any liquid-filled objects on it. The unit and the individual components are prin- cipally not suitable for outdoor use. Büt ner Elektronik – MT iQ Basic... -
Seite 25: Instructions Mt Iq Basic Battery Computer
The measurement continues in the background and is indicated ❷ by a flashing rectangle ❶ By pressing the button once, the measuring value last accessed will be shown in the display Büt ner Elektronik – MT iQ Basic... -
Seite 26: Main Functions
❶ battery capacity by pressing the button . If you keep pressing the button for a longer period, the value of the battery capacity is increased ever faster. Bütner Elektronik – MT iQ Basic Mobile Technology – MT iQ Basic... - Seite 27 Please charge your batteries subsequently for at least 24 hours so that the battery computer can ascertain the actual capacity of your batteries. Bütner Elektronik – MT iQ Basic...
-
Seite 28: Installation Mt Iq Basic
Büt ner Elektronik – MT iQ Basic Mobile Technology – MT iQ Basic... - Seite 29 MT01217 extension cord for in the delivery be insufficient, you can extend it the basic bat ery computer. further by ordering the MT01217 extension cord for the basic battery computer. Büt ner Elektronik – MT iQ Basic...
-
Seite 30: Overall Circuit Diagram
4 Overall Circuit Diagram Hall sensor Fuse blue 800mA quick-action Board-battery More than one battery: Hall sensor Hall sensor Büt ner Elektronik – MT iQ Basic Mobile Technology – MT iQ Basic... -
Seite 31: Technical Data
-20°C .. +80°C ………………… Current measuring range +/- 0A .. +/- 200A .………. Serial number (please enter): Accessories: Extension cord for Basic- Battery- MT01217 Computer This product must not be disposed of with household wastes. Büt ner Elektronik – MT iQ Basic... - Seite 32 Errors excepted and suject to change without notice. Büttner Elektronik GmbH Dieselstr. 27 Copyright © BÜTTNER ELEKTRONIK 05/16. D-48485 Neuenkirchen Phone: 05973 / 900 37-0 Errors excepted and subject to change without notice. Bütner Elektronik – MT iQ Basic Mobile Technology – MT iQ Basic...
-
Seite 33: Your Notes
Your Notes: Ihre Notizen: Bütner Elektronik – MT iQ Basic... - Seite 34 Your Notes: Ihre Notizen: Bütner Elektronik – MT iQ Basic...
