Mode d'emploi
Module de controle d'access RFID
Nº de commande 1839713
Utilisation prévue
Le module de contrôle d'accès RFID convient aux tâches de commande et d'enclenchement, pour lesquelles
une clé électronique de contact est nécessaire. Il est applicable aux ouvertures des portes, d'armoires ou de
portails, mise à disposition d'appareils.
Tout contact avec l'humidité doit être évité en toutes circonstances.
Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est
interdite. Le produit pourrait être endommagé en cas d'utilisation autre que celle décrite ci-dessus. De plus,
une mauvaise utilisation pourrait entraîner des risques tels que courts-circuits, incendies, chocs électriques,
etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr ! Si vous
devez fournir ce produit à des tiers, veillez à y joindre la notice d'utilisation.
Ce produit est conforme aux exig nces nationales et européennes en vigueur.
Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs
propriétaires respectifs. Tous droits réservés
Caractéristiques du module de contrôle des systèmes d'accès RFID
• Jusqu'à 50 identités peuvent être enregistrées.
• Signalisation acoustique (marche / arrêt).
• Programmation de nouvelles identités sur la carte.
• Contact relais chargeable application universelle
• sécurité élevée contre une manipulation par des émetteurs avec mot de passe protégé et un codage de
données.
• Pour l'installation dans le boîtier, un clapet de fixation est compris dans la livraison.
• Le boîtier universel permet l'encastrement sécurisé de l'élément sous tension secteur, selon les normes
prescrites.
• Le boîtier peut être clipsé sur des rails de montage DIN (30mm), au moyen des pinces stop jointes.
Mode d'emploi actualisé
Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou
scannez le code QR. Suivez les instructions figurant sur le site Web.
Explication des symboles
Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en
raison d'une décharge électrique.
Le symbole avec le point d'exclamation dans un triangle est utilisé pour indiquer les informations
importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.
Instructions de sécurité
Lisez attentivement les instructions d'utilisation et respectez particulièrement les
informations de sécurité. Si vous ne suivez pas les consignes de sécurité et les
instructions sur la manipulation appropriée figurant dans le présent mode d'emploi, nous
déclinons toute responsabilité en cas de dommages aux biens ou aux personnes qui
pourraient en résulter. En pareil cas, la responsabilité/garantie sera annulée.
• Lors de l'utilisation de produits sous tension électrique, les prescriptions VDE en vigueur
doivent être observées, en particulier VDE 0100, VDE0550 / 0551, VDE 0700, VDE 0711
et VDE 0860.
• Les matériaux et modules ne sont pas pour conçus pour des tâches relatives aux systèmes
de maintien en vie ou de sauvetage, ni autres applications de cette sorte ! N'utilisez pas ce
produit dans des situations où une panne, un dérangement ou un problème de fonctionnement
peuvent provoquer des dommages aux personnes ou au matériaux.
• Si l'élément est utilisé pour enclencher des hautes tensions, (> 24V), l'installation électrique
doit être mise hors tension et la manipulation doit être faite uniquement par un spécialiste
éprouvé. Le module ne peut être mis en service qu'après avoir été installé dans un boîtier
protégé.
• L'élément est approprié exclusivement à l'utilisation dans un environnement sec et propre.
La manipulation en présence directe de l'eau, de souillures ou d'un fort taux d'humidité est
dangereuse et inadmissible.
• Le produit ne doit pas être utilisé en contact avec des liquides facilement inflammables et
combustible.
• Ne dépassez en aucun cas les valeurs électriques limites, communiquées à la fin de ce
manuel sous "informations techniques".
• L'actionnement des modules dans les écoles, les instituts de formation, les ateliers doit être
fait sous la surveillance du personnel responsable .
• Le produit n'est pas un jouet et peut être dangereux pour les enfants ! (risque d'avaler des
petites pièces, impacts électriques,..)
Éléments d'utilisation
a) Reconnaissance acoustique marche / arrêt
Le module de contrôle des systèmes d'accès RFID peut reconnaître chaque contrôle de carte d'identité
avec des signaux acoustiques pour l'accès ou le refus. Permutez entre ces modes d'exécution par un appui
bref sur la touche. Après un signal négatif (deux tons profonds identiques), la signalisation acoustique est
mise hors circuit ; après un signal positif (son similaire à une cloche), la signalisation est mise en circuit. Les
reconnaissances acoustiques pour les fonctions de programmation sont toujours mises en circuit.
b) Création d'une carte d'identité
Maintenir la touche enfoncée et, après le premier signal (environ. 3 sec.) et relâchez. Une nouvelle carte de
lecture est établie. La programmation de la carte d'identité est confirmée par un signal positif.
c) Suppression de la mémoire
a carte d'identité est maintenue environ. 4 secondes devant l'antenne de lecture et relâchée après le premier
signal (3 sec.) Après plusieurs signaux, la confirmation de la suppression de la mémoire sous forme d'un
signal double positif a lieu.
d) Création et suppression des cartes d'identité
La carte est maintenue brièvement devant l'antenne de lecture. De nouvelles cartes d'identité (inconnues)
sont établies et celles mémorisées sont supprimées. La création d'une nouvelle carte d'identité est confirmée
par un signal positif - la suppression d'une carte d'identité connue par un signal négatif.
Au maximum 50 cartes d'identité autorisée peuvent être programmées dans la mémoire. Il est possible de
mémoriser parallèlement les mêmes cartes dans plusieurs systèmes de contrôle d'accès RFID.
e) Configuration du mode d'utilisation du contact d'émission
Is reste actif avec la fonction de temps, après reconnaissance d'une carte valable pour un temps préréglé.
Pour configurer le module sur une fonction de changement, maintenez le programmateur et relâchez après
le deuxième signal (environ 6 sec.). .
Pour configurer le module sur une fonction de changement, programmez en maintenant jusqu'au deuxième
signal (5 sec). Le module est ainsi configuré sur le mode de fonction de changement.
Pour configurer le module sur une fonction de temps, le programmateur est maintenu pendant environ 7
secondes et aussi longtemps que la durée d'émission devra être ultérieureusement. La durée est réglable
sur environ 0,5 - 25 secondes.
Les raccordements à l'antenne de lecture ne peuvent pas être reliés à des tensions externes !
Le câble de l'antenne de lecture ne peut pas être rallongé.
Indications relatives aux cartes réponse
Pour garantir la sécurité la plus élevée contre des copies indésirables des cartes d'identité, des cartes
spéciales, avec des fonctions de sécurité. Elles peuvent être commandes sous le numéro de commande le
1839711(porte-clés).
Les cartes ROM simples, avec 64 / 40 bits, série numéro (EM410x) ne peuvent pas être utilisés pour ce
système. Les répondeurs sont configurés toutefois de telle sorte qu'ils puissent également être acceptés par
beaucoup de systèmes étrangers comme ROM-Transponder (compatibilité vers le bas).
Indications d'assemblage
La station météo est adaptée à l'installation dans le boîtier universel, disponible sous le numéro de
commande 1840878. Des feuilles imprimées et poinçonnées sont jointes à la livraison.

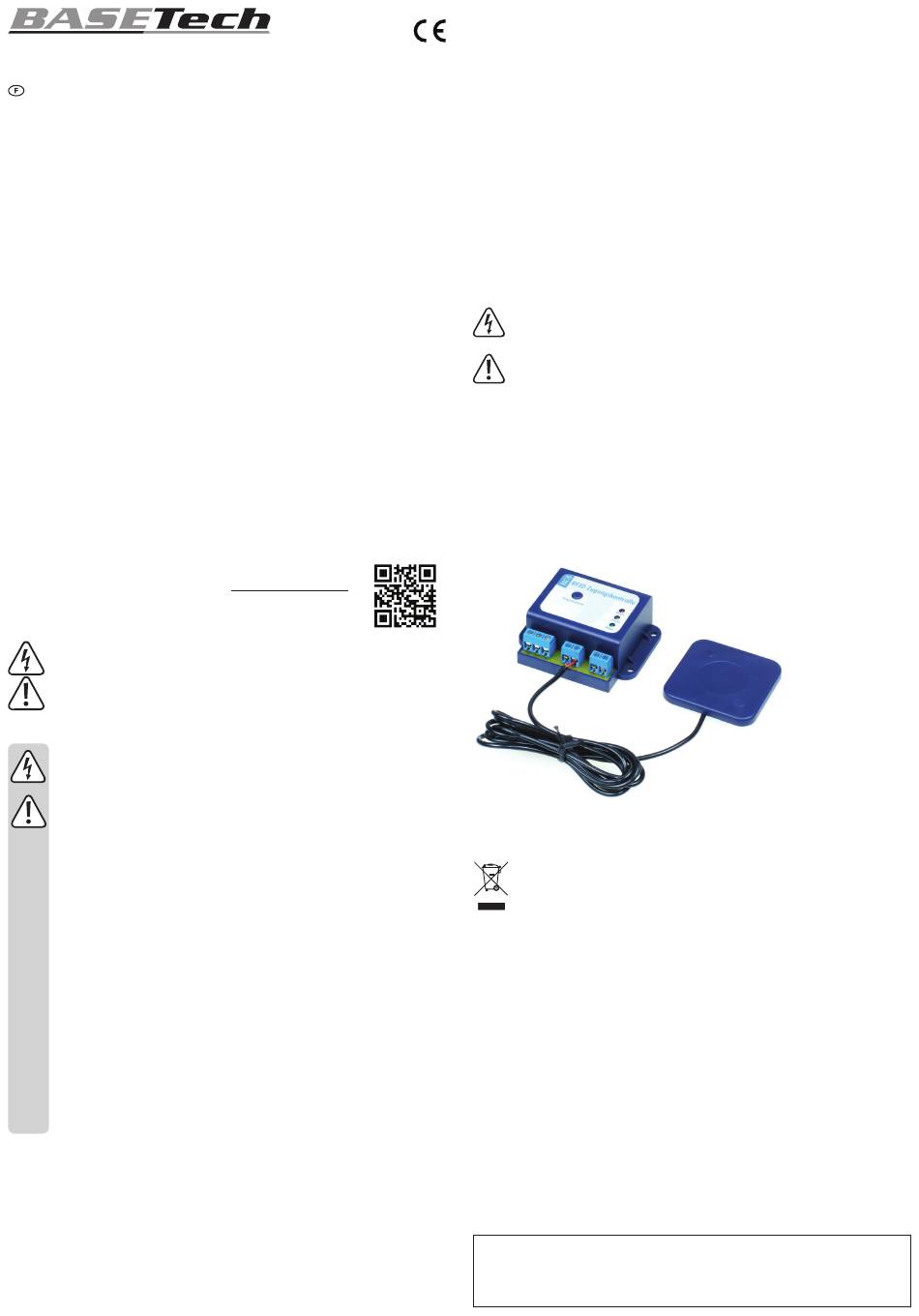

Illustration du module dans le boîtier en option sous le 1840878.
Recyclage
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales
en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.
Données techniques
Mesures ................................................ 50 x 51 x 22 mm
Mesure antenne .................................... 50 x 50 x 5mm, 1,5 m fils de sortie
Alimentation électrique ......................... 9 - 12 V/AC ou 12 - 15 V/DC / Max. 60 mA
Capacité de charge en contacts ........... 250 V/AC / 5 A
Température ambiante .......................... 0°C à +40°C (pas de condensation)
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits
réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des
systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression,
même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
Copyright 2018 by Conrad Electronic SE.
*1839713_v1_1018_02_dh_m_fr
