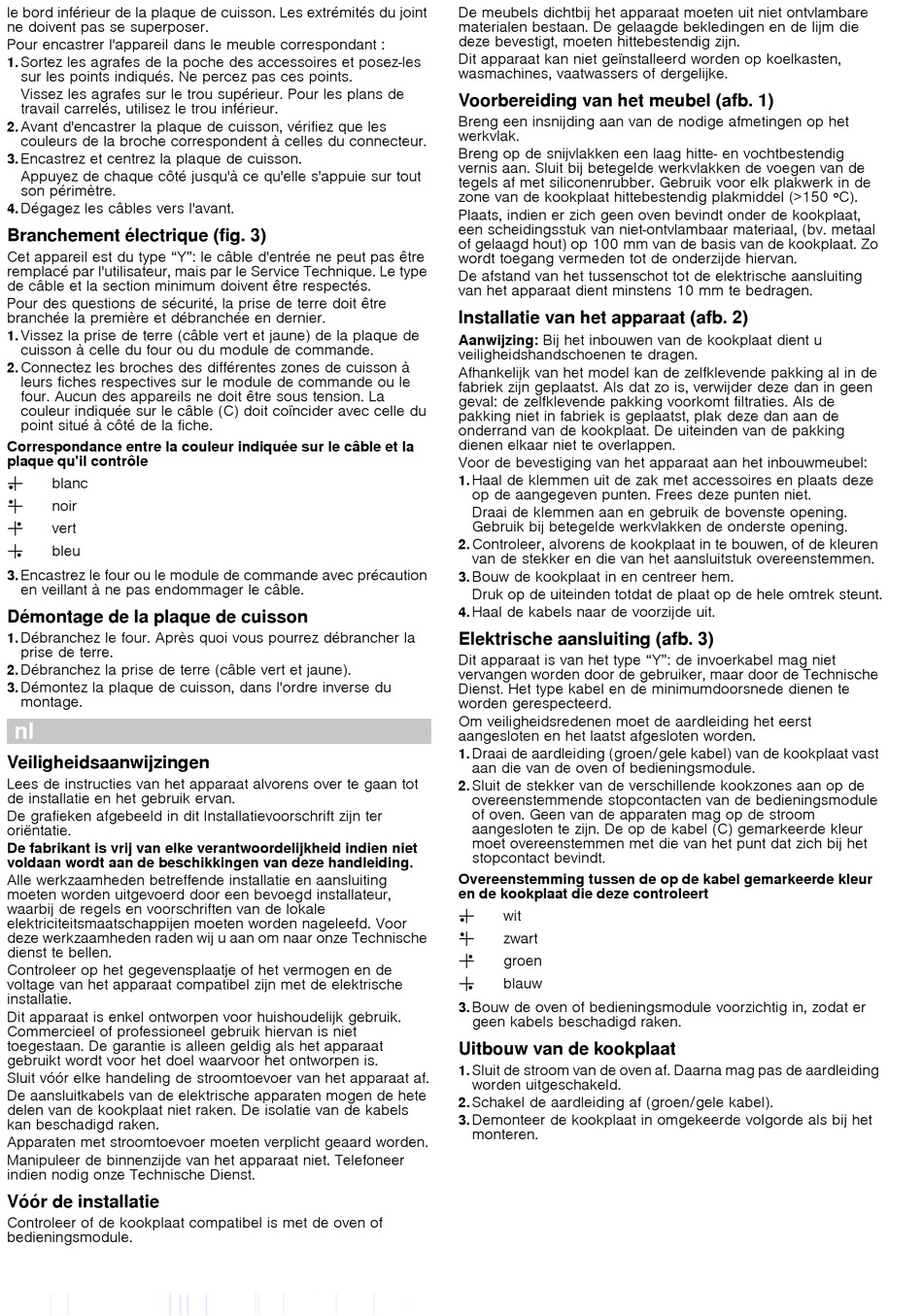

le bord inférieur de la plaque de cuisson. Les extrémités du joint
ne doivent pas se superposer.
Pour encastrer l'appareil dans le meuble correspondant :
Sortez les agrafes de la poche des accessoires et posez-les
1.
sur les points indiqués. Ne percez pas ces points.
Vissez les agrafes sur le trou supérieur. Pour les plans de
travail carrelés, utilisez le trou inférieur.
Avant d'encastrer la plaque de cuisson, vérifiez que les
2.
couleurs de la broche correspondent à celles du connecteur.
Encastrez et centrez la plaque de cuisson.
3.
Appuyez de chaque côté jusqu'à ce qu'elle s'appuie sur tout
son périmètre.
Dégagez les câbles vers l'avant.
4.
Branchement électrique (fig. 3)
Cet appareil est du type "Y": le câble d'entrée ne peut pas être
remplacé par l'utilisateur, mais par le Service Technique. Le type
de câble et la section minimum doivent être respectés.
Pour des questions de sécurité, la prise de terre doit être
branchée la première et débranchée en dernier.
Vissez la prise de terre (câble vert et jaune) de la plaque de
1.
cuisson à celle du four ou du module de commande.
Connectez les broches des différentes zones de cuisson à
2.
leurs fiches respectives sur le module de commande ou le
four. Aucun des appareils ne doit être sous tension. La
couleur indiquée sur le câble (C) doit coïncider avec celle du
point situé à côté de la fiche.
Correspondance entre la couleur indiquée sur le câble et la
plaque qu'il contrôle
blanc
"
noir
‹
vert
Œ
bleu
"
Encastrez le four ou le module de commande avec précaution
3.
en veillant à ne pas endommager le câble.
Démontage de la plaque de cuisson
Débranchez le four. Après quoi vous pourrez débrancher la
1.
prise de terre.
Débranchez la prise de terre (câble vert et jaune).
2.
Démontez la plaque de cuisson, dans l'ordre inverse du
3.
montage.
nl
é
Installatievoorschrift
Veiligheidsaanwijzingen
Lees de instructies van het apparaat alvorens over te gaan tot
de installatie en het gebruik ervan.
De grafieken afgebeeld in dit Installatievoorschrift zijn ter
oriëntatie.
De fabrikant is vrij van elke verantwoordelijkheid indien niet
voldaan wordt aan de beschikkingen van deze handleiding.
Alle werkzaamheden betreffende installatie en aansluiting
moeten worden uitgevoerd door een bevoegd installateur,
waarbij de regels en voorschriften van de lokale
elektriciteitsmaatschappijen moeten worden nageleefd. Voor
deze werkzaamheden raden wij u aan om naar onze Technische
dienst te bellen.
Controleer op het gegevensplaatje of het vermogen en de
voltage van het apparaat compatibel zijn met de elektrische
installatie.
Dit apparaat is enkel ontworpen voor huishoudelijk gebruik.
Commercieel of professioneel gebruik hiervan is niet
toegestaan. De garantie is alleen geldig als het apparaat
gebruikt wordt voor het doel waarvoor het ontworpen is.
Sluit vóór elke handeling de stroomtoevoer van het apparaat af.
De aansluitkabels van de elektrische apparaten mogen de hete
delen van de kookplaat niet raken. De isolatie van de kabels
kan beschadigd raken.
Apparaten met stroomtoevoer moeten verplicht geaard worden.
Manipuleer de binnenzijde van het apparaat niet. Telefoneer
indien nodig onze Technische Dienst.
Vóór de installatie
Controleer of de kookplaat compatibel is met de oven of
bedieningsmodule.
De meubels dichtbij het apparaat moeten uit niet ontvlambare
materialen bestaan. De gelaagde bekledingen en de lijm die
deze bevestigt, moeten hittebestendig zijn.
Dit apparaat kan niet geïnstalleerd worden op koelkasten,
wasmachines, vaatwassers of dergelijke.
Voorbereiding van het meubel (afb. 1)
Breng een insnijding aan van de nodige afmetingen op het
werkvlak.
Breng op de snijvlakken een laag hitte- en vochtbestendig
vernis aan. Sluit bij betegelde werkvlakken de voegen van de
tegels af met siliconenrubber. Gebruik voor elk plakwerk in de
zone van de kookplaat hittebestendig plakmiddel (>150 ºC).
Plaats, indien er zich geen oven bevindt onder de kookplaat,
een scheidingsstuk van niet-ontvlambaar materiaal, (bv. metaal
of gelaagd hout) op 100 mm van de basis van de kookplaat. Zo
wordt toegang vermeden tot de onderzijde hiervan.
De afstand van het tussenschot tot de elektrische aansluiting
van het apparaat dient minstens 10 mm te bedragen.
Installatie van het apparaat (afb. 2)
Aanwijzing: Bij het inbouwen van de kookplaat dient u
veiligheidshandschoenen te dragen.
Afhankelijk van het model kan de zelfklevende pakking al in de
fabriek zijn geplaatst. Als dat zo is, verwijder deze dan in geen
geval: de zelfklevende pakking voorkomt filtraties. Als de
pakking niet in fabriek is geplaatst, plak deze dan aan de
onderrand van de kookplaat. De uiteinden van de pakking
dienen elkaar niet te overlappen.
Voor de bevestiging van het apparaat aan het inbouwmeubel:
Haal de klemmen uit de zak met accessoires en plaats deze
1.
op de aangegeven punten. Frees deze punten niet.
Draai de klemmen aan en gebruik de bovenste opening.
Gebruik bij betegelde werkvlakken de onderste opening.
Controleer, alvorens de kookplaat in te bouwen, of de kleuren
2.
van de stekker en die van het aansluitstuk overeenstemmen.
Bouw de kookplaat in en centreer hem.
3.
Druk op de uiteinden totdat de plaat op de hele omtrek steunt.
Haal de kabels naar de voorzijde uit.
4.
Elektrische aansluiting (afb. 3)
Dit apparaat is van het type "Y": de invoerkabel mag niet
vervangen worden door de gebruiker, maar door de Technische
Dienst. Het type kabel en de minimumdoorsnede dienen te
worden gerespecteerd.
Om veiligheidsredenen moet de aardleiding het eerst
aangesloten en het laatst afgesloten worden.
Draai de aardleiding (groen/gele kabel) van de kookplaat vast
1.
aan die van de oven of bedieningsmodule.
Sluit de stekker van de verschillende kookzones aan op de
2.
overeenstemmende stopcontacten van de bedieningsmodule
of oven. Geen van de apparaten mag op de stroom
aangesloten te zijn. De op de kabel (C) gemarkeerde kleur
moet overeenstemmen met die van het punt dat zich bij het
stopcontact bevindt.
Overeenstemming tussen de op de kabel gemarkeerde kleur
en de kookplaat die deze controleert
wit
"
zwart
‹
groen
Œ
blauw
"
Bouw de oven of bedieningsmodule voorzichtig in, zodat er
3.
geen kabels beschadigd raken.
Uitbouw van de kookplaat
Sluit de stroom van de oven af. Daarna mag pas de aardleiding
1.
worden uitgeschakeld.
Schakel de aardleiding af (groen/gele kabel).
2.
Demonteer de kookplaat in omgekeerde volgorde als bij het
3.
monteren.
