4. Montage und Installa�on
•
Bevor Sie Ihren neuen LED-Projektor in Betrieb nehmen, muss dieser fest mon�ert sein. Ein den Vorgaben entspre-
chend verwendeter Stromschienenadapter garan�ert einen sicheren Halt.
•
Vergewissern Sie sich, dass die tragende Konstruk�on für diese Belastung ausgelegt ist. Sie muss mindestens das Vier-
fache der zu erwartenden Last tragen. Sollten noch andere Projektoren oder Geräte in ihrer Schiene verwendet wer-
den, berücksich�gen Sie bi�e das Gesamtgewicht aller Geräte. Angaben zum Gewicht Ihres Gerätes finden Sie in den
technischen Daten.
•
Wählen Sie das Befes�gungsmaterial entsprechend der Last, der Beschaffenheit des Trägermaterials und den Brand-
und Bauvorschri�en.

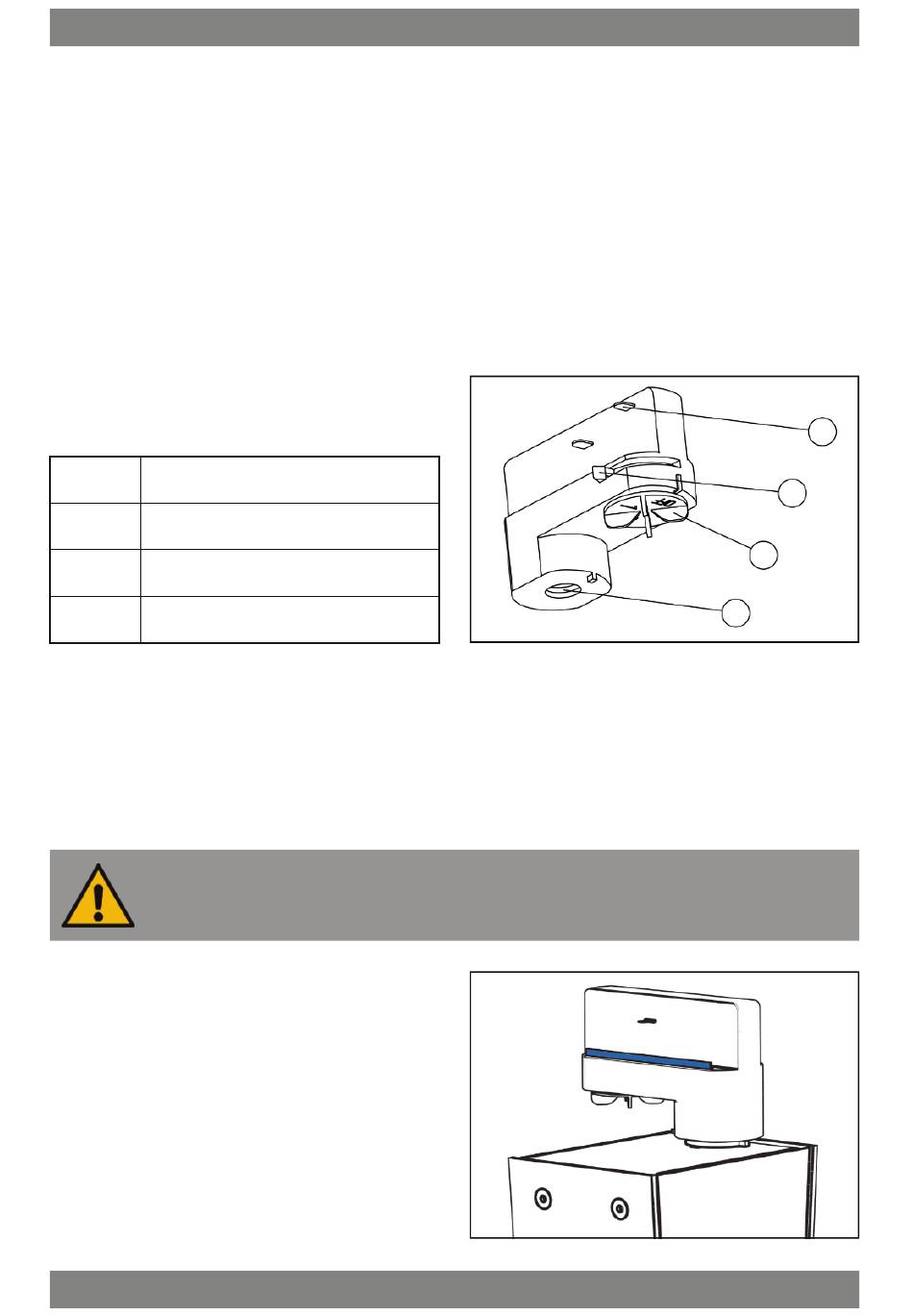

4.1. Der Stromschienenadapter im
Überblick
①
Kabeldurchführung und Verbindungshülse
②
Drehschalter für Phasenwahl
Arre�erungshebel zum Befes�gen in der
③
Stromschiene
④
Kontaktnasen für elektrische Verbindung
4.2. Montage des Projektors
Durch die Montage des PHOS LT in Ihrer Stromschiene schließen Sie den Projektor gleichzei�g an Ihre Spannungsversor-
gung an. Bei einem mehrphasigen Schienensystem erlaubt der Adapter des PHOS LT die freie Wahl der Phase.
Um Ihnen eine bessere Übersicht zu ermöglichen, ist der Stromschienenadapter in den nachfolgenden Anweisungen teil-
weise ohne den Geräteständer dargestellt.
WARNUNG! Gefahr eines elektrischen Schlages!
Ein elektrischer Schlag kann zu schweren oder tödlichen Verletzungen führen.
▶ Mon�eren Sie das Gerät nur in spannungsfreiem Zustand.
1. Vergewissern Sie sich, dass an der Stromschiene keine
Spannung anliegt.
2. Der Adapter hat auf einer Seite einen 3mm hohen
Steg, der auf der Stromschiene sein Gegenstück hat,
und so eine eindeu�ge Ausrichtung zueinander erfor-
dert.
