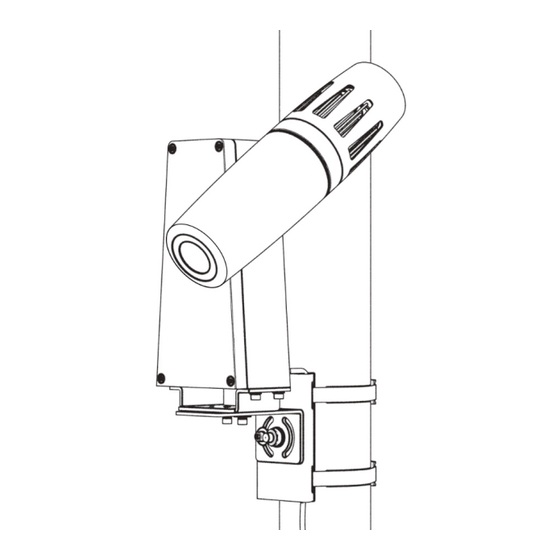

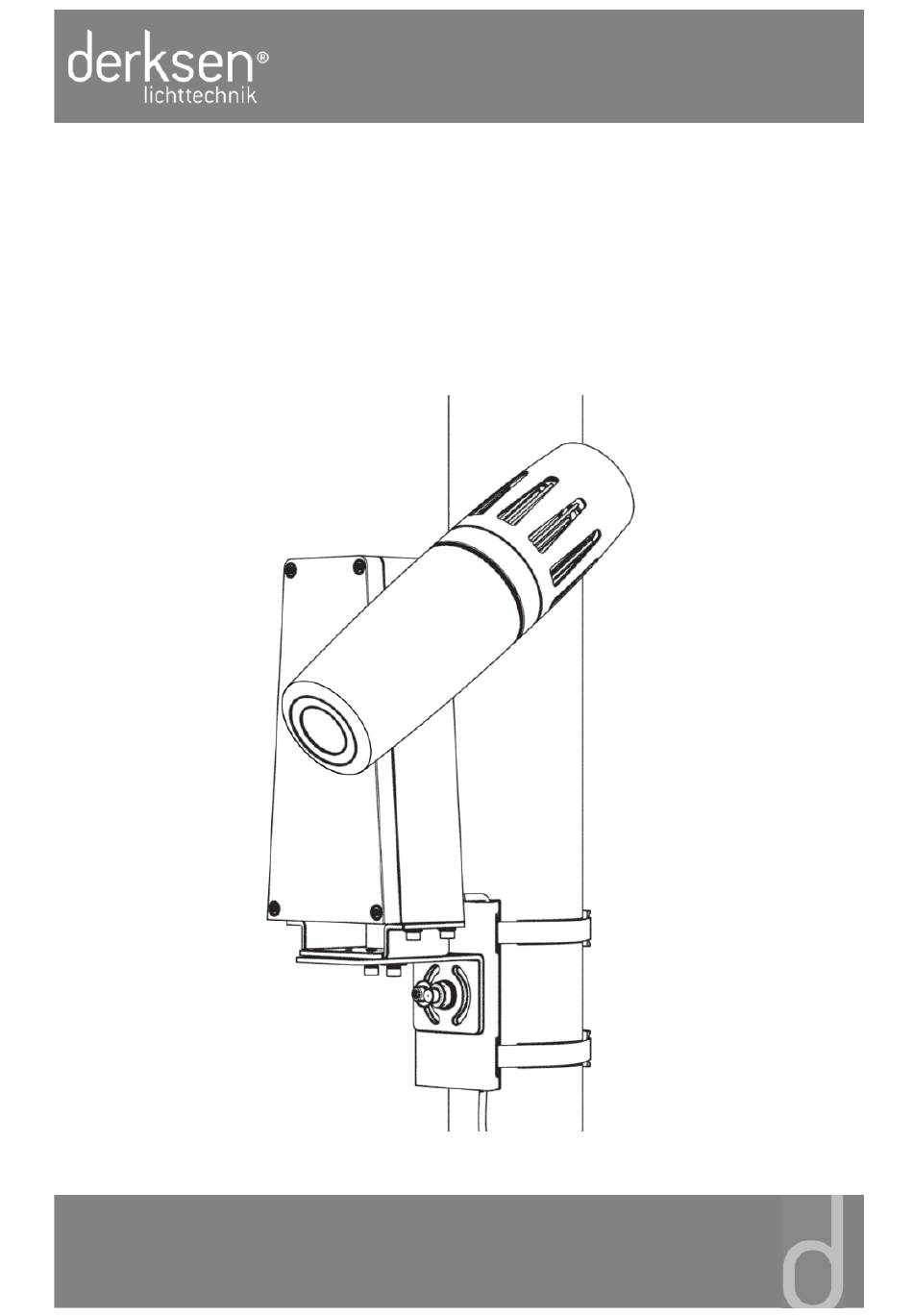

- Seite 1 PHOS 45 – 85 s pole mount pro LED-Projektor Montage / Inbetriebnahme / Bedienung...
- Seite 2 Derksen Lich�echnik GmbH erlaubt. Verwendete Markennamen und -zeichen: Alle in diesem Dokument genannten Bezeichnungen von Erzeugnissen sind Warenzeichen der jeweiligen Unternehmen. Technische und op�sche Änderungen vorbehalten. Bei weiteren technischen Fragen wenden Sie sich bi�e an unseren Kundenservice: info@derksen.de Derksen Lich�echnik...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise......................4 1.1 Allgemeines Sicherheitsverständnis ..................4 1.2 Bes�mmungsgemäßer Gebrauch ..................... 4 1.3 Gefahr eines elektrischen Schlages ..................4 1.4 Gefahr durch Hitze und Feuer ....................5 1.5 Gefahr durch op�sche Strahlung....................5 1.6 Hinweise zur Montage......................5 2. -
Seite 4: Sicherheitshinweise
Projektor ein! Ungeeignete Projek�ons- werden. mo�ve können den Projektor beschädigen und einen Brand verursachen. • Schalten Sie vor allen elektrischen-, Wartungs-, Reini- gungs-, oder Demontagearbeiten den Projektor span- nungsfrei und sichern Sie ihn gegen unbefugtes Wiedereinschalten. Derksen Lich�echnik... -
Seite 5: Gefahr Durch Hitze Und Feuer
Sicherheitshinweise • Das Netzkabel darf nicht beschädigt sein. Vermeiden 1.5 Gefahr durch op�sche Strahlung Sie, Lasten auf dem Netzkabel abzustellen. Das Netz- kabel darf nicht geknickt, gezerrt, verdreht oder ein- Nach der Norm DIN EN 62471-5 wird der Projektor in die geklemmt werden. -
Seite 6: Geräteüberblick
• Vorschaltelektronik ⑥ • Kühlkörper mit / ohne Lü�er • Anschlussleitung • Op�khalter ⑭ Mast / Trägersystem • Gehäuseträger und -Hülsen ⑦ Rändelschraube für Gobohalteraufnahme ⑮ Wasserdichtes Belü�ungselement ⑯ Montagepla�e ⑱ Anschlussleitung ⑰ Schellenband mit Spannschloss ⑲ Kabelmuffe Derksen Lich�echnik... -
Seite 7: Begriffsdefinition
Begriffsdefini�on 3. Begriffsdefini�on Begriff Defini�on Ein op�sches Gerät, das mit Hilfe einer internen Lichtquelle (LED) eine zweidimensionale LED-Projektor Vorlage (Gobo) auf einer Bildfläche abbildet. Light Emi�ng Diode Halbleiter-Bauelement, das Licht ausstrahlt. Projek�onsmo�v Gobo eine Maske aus Glas, um Logos, Muster, Texte oder Bilder zur Darstellung mit einem Projektor zu verwenden. -
Seite 8: Montage Und Installation
Gewicht Ihres Gerätes finden Sie in den technischen Daten. Masten aus Kunststoff sind nicht geeignet. • Verwenden Sie ausschließlich Originalzubehör und Ersatzteile von Derksen, die speziell zur Befes�gung mit dem Gerät entwickelt wurden. Verändern, zerlegen oder beschädigen Sie das Montagezubehör nicht, da es ansonsten nicht mehr den Sicherheitsanforderungen entspricht. - Seite 9 Montage Montage Fädeln Sie das Schellenband in die Masthalterung. Die gewinkelten Flächen der Masthalterung und des Schlosses, die später über dem Umfang des Masts lie- gen, müssen die gleiche Ausrichtung haben. Umschlingen Sie mit dem Schellenband den Mast. Posi�onieren Sie das Schloss möglichst gegenüber der Masthalterung und achten Sie darauf, dass sich der Kopf der Spannschraube auf der Oberseite befindet.
-
Seite 10: Anbau Des Montagewinkels
Reihenfolge zu mon�eren. Nutzen Sie dafür den beigefügten Innensechskantschlüssel mit Kugelkopf. Schieben Sie den Montagewinkel über den Gewindebolzen der Montagepla�e. Befes�gen Sie den Montagewinkel mit der selbstsichernden Mu�er (a.), dem Federring (b.) und der Unterlegscheibe (c.) a. b. Derksen Lich�echnik... -
Seite 11: Montage Des Projektors
Montage Richten Sie den Montagewinkel aus und mon�eren Sie die Zylinderkopfschraube (a.) mit Federring (b.) und Unterlegscheibe (c.) Überprüfen Sie, ober der Gelenkbügel fest auf der Montagepla�e sitzt. a. b. 4.3. Montage des Projektors Posi�onieren Sie den Geräteständer so auf dem Montagewinkel, dass sich die Gewindelöcher in der Bodenpla�e mit den Bohrungen des Montagewinkels decken. -
Seite 12: Anschluss An Spannungsversorgung
Verbinden Sie die die beiden Leitungen mit dem Klemmstein. Stellen Sie sicher, das Gerät mit der im Datenbla� an- gegebenen Netzspannung (230 V) zu versorgen und Ihre Zuleitung über den entsprechenden Kontakt des Klemmsteins mit einem Schutzleiter zu verbinden. Derksen Lich�echnik... - Seite 13 Installa�on Verschließen Sie die Muffe mit den Gewinde- stücken der Verschraubungen mit dem angegebenen Drehmoment. 2,5 Nm SW 24 Schrauben Sie die Kappen mit dem angegebenen Drehmoment auf die Verschraubungen. 2,5 Nm SW 24 PHOS s pole mount pro...
-
Seite 14: Anschluss An Individuelle Spannungsversorgung
Anschlussklemmen zu erhalten. ACHTUNG! Mögliche Beschädigung. Neben der Kabelverschraubung ist ein Belü�ungselement verbaut. Dieses darf NICHT demon�ert, gedreht oder verändert werden. Nur so kann Wasserdich�gkeit gewährleistet werden. Lösen Sie die Kabelverschraubung auf der Rückseite des Geräts. Derksen Lich�echnik... -
Seite 15: Anschlussmöglichkeit Für Dimmingfunk�On (Dali / 1-10V)
Installa�on Lösen Sie die Anschlussklemmen und en�ernen Sie die vormon�erte Leitung. Beachten Sie, dass die Kabelverschraubung für einen maximalen Leitungsaußendurchmesser von 7 mm geeignet ist. Stellen Sie sicher, den Projektor mit der im Datenbla� angegebenen Netzspannung zu versorgen (230 V) und Ihre Zuleitung über den entsprechenden Kontakt der Anschlussklemme mit einem Schutzleiter zu verbin- den. -
Seite 16: Einrichtung Und Bedienung Des Projektors
Das kann einige Tage dauern. Sollte sich dann immer noch Feuch�gkeit auf der Frontscheibe niederschlagen, muss das Tro- ckenmi�el ersetzt werden (siehe Kapitel 5.5). En�ernen Sie sichtbare Wassertropfen mit einem trockenen Tuch Um Ihre gewünschte Projek�on einzurichten, müssen am Projek�onskopf noch einige Einstellungen vorgenommen werden. • Schrauben Sie die Hülse vorsich�g vom Projek�ons- kopf ab. Derksen Lich�echnik... -
Seite 17: Einsetzen / Wechseln Des Projek�Onsmo�Vs (Gobos)
Inbetriebnahme 5.1 Einsetzen / Wechseln des Projek�onsmo�vs (Gobos) Lösen Sie die Rändelschraube. Entnehmen Sie den Gobohalter. Schrauben Sie die Häl�en des Gobohalters auseinan- der. Setzen Sie Ihr Gobo mit dem Mo�v spiegelverkehrt in den Halter ein. Die Spiegelseite muss der Lichtquelle zugewandt sein. -
Seite 18: Ausrichten Des Projek�Onskopfes
Anschlag. Diesen Anschlag können Sie umsetzen, um jede mögliche Posi�on in der Drehung zu erreichen: Lösen Sie die Sechskantschraube der Drehachse. Drehen Sie den Projek�onskopf in die hier abgebildete senkrechte Posi�on und verändern Sie diese nicht bis der Anschlag wieder fest mon�ert ist. Derksen Lich�echnik... -
Seite 19: Scharfstellen Des Mo�Vs
Inbetriebnahme Lösen und en�ernen Sie die beiden Zylinderkopf- schrauben. Drehen Sie das Anschlagstück um 180°, so dass sich die Nase auf der anderen Seite, aber wieder dem Projek�onskopf zugewandt befindet. ACHTUNG! Mögliche Beschädigung. Ist das Anschlagstück nicht rich�g ausge- richtet, kann es zu Beschädigung der Ver- kabelung kommen. -
Seite 20: Verschließen Des Geräteständers
Achten Sie darauf, dass der Dichtring an der rich�gen Posi�on sitzt und frei ist von Öl, Schmiermi�eln und anderen Verunreinigungen. Verbinden Sie den Gerätedeckel mit dem Schutzleiter. Mon�eren Sie den Deckel mit den vier Zylinderkopf- schrauben bis er fest und plan auf dem Geräteständer sitzt. Derksen Lich�echnik... -
Seite 21: Verschließen Des Projek�Onskopfes
Reinigung und Entsorgung 5.8 Verschließen des Projek�onskopfes Stellen Sie sicher, dass der Dichtring in der vorgesehenen Posi�on sitzt. Halten Sie den Dichtring frei von Öl, Schmiermi�eln oder anderen Mi�eln. Schrauben Sie die Hülse mit mindestens 6,0 Nm auf den Projek�onskopf, um die Dich�gkeit zu gewähr- leisten. -
Seite 22: Entsorgung Des Projektors
Projektor am Ende seiner Lebenszeit an die Derksen Lich�echnik GmbH zurück. Kontak�eren Sie Derksen telefonisch, per Post oder per E-Mail (info@derksen.de) mit dem Betreff „Elektrogeräte Entsor- gung“ und geben Sie, falls möglich, folgende Informa�onen an: Käufer, Kaufdatum, Ihre postalische Anschri�. Mit einer Rückführung an den Hersteller unterstützen Sie den verantwortungsvollen Umgang mit natürlichen Ressourcen und die um-... -
Seite 23: Abmessungen
Technische Daten 8.2 Abmessungen Abhängig von der Brennweite des von Ihnen gewählten Objek�vs ergeben sich für die oben abgebildeten Maße folgende Größen: A: Gesamthöhe Projektor Brennweite Objek�v PHOS outdoor pro 45 – 85 Extra-Weitwinkel, f = 45 mm 534 mm Weitwinkel, f = 63 mm 511 mm Standard, f = 85 mm... -
Seite 24: Fotometrische Daten
Sie die entsprechenden Werte bezogen auf die Leistung Ihres Projektors entnehmen. Extra-Weitwinkelobjek�v, f=45 mm, 48° Ampel für Projek�onshelligkeit = bei normaler Raumbeleuchtung, für farbige Mo�ve geeignet = in schwach beleuchteten Räumen, für Mo�ve ohne Farbe = Nur in abgedunkelten Räumen empfohlen Derksen Lich�echnik... - Seite 25 Technische Daten Weitwinkelobjek�v, f=63 mm, 35° • Die dargestellten Ergebnisse sind Näherungswerte. Das Ergebnis kann in der Realität abweichen. ø • Die Projek�onsgrößen geben den maximalen Durchmesser an, der mit einem 40 mm Image projiziert werden kann. • Das Projek�onsmo�v ist kreisförmig und füllt den Imagebereich des Gobos aus. Andere Objekte, z.B. Rechtecke oder Schri�en werden in den Projek�onsbereich eingepasst.
- Seite 26 Technische Daten Standardobjek�v, f=85 mm, 26° Teleobjek�v, f=135 mm, 17° Derksen Lich�echnik...
-
Seite 27: Konformitätserklärung
9. Konformitätserklärung Declara�on of Conformity Wir: / we: Derksen Lich�echnik Hersteller: / manufacturer: Derksen Lich�echnik GmbH 45889 Gelsenkirchen Johannes-Rau-Allee 4 Diese Konformitätserklärung wird in unserer alleinigen Verantwortung erteilt/ This declara�on of conformity is issued under our sole responsibility Produkt: / product:... - Seite 28 Derksen Lich�echnik GmbH Johannes-Rau-Allee 4 D-45889 Gelsenkirchen Tel: +49 (0) 2 09 / 9 80 70-0 E-Mail: info@derksen.de Web: www.derksen.de...
