F.3 Pinbelegungen der PORT1, PORT2, PORT3, PORT4 und
WAN Schnittstelle

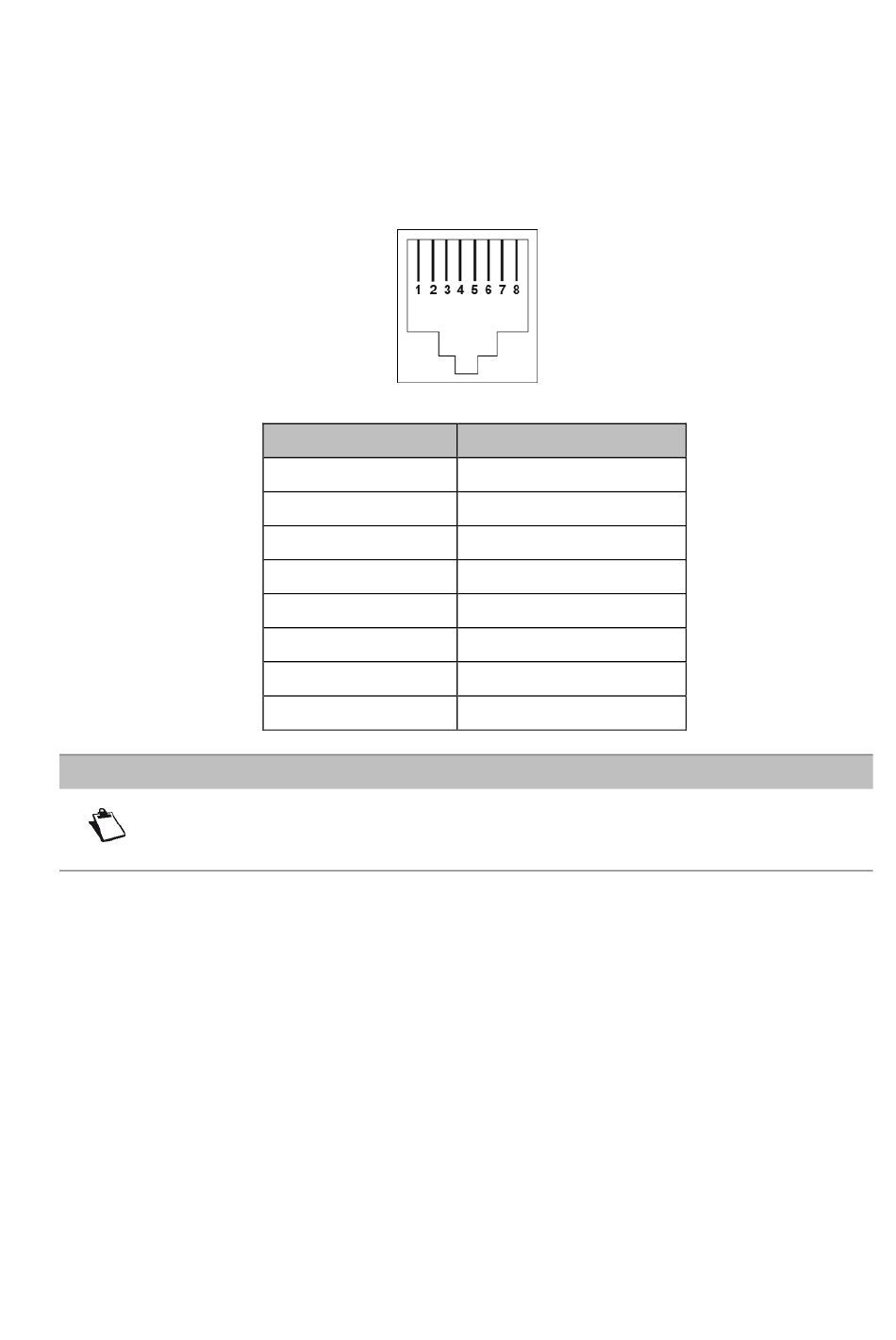

Die Ethernet-Schnittstelle ist mittels einer fest installierten RJ45-Buchse (8 Pins) mit dem Gerät
verbunden.
Hinweis
Der Ethernet-Port ist selbsterkennend. Sie können gerade oder gekreuzte Kabel
verwenden.
Sende- und Empfangssignale werden automatisch erkannt.
Kontaktnr.
1
2
3
4
5
6
7
8
Version 1.7 – Oktober 2020
Signal
D1+ / DA+
D1- / DA-
D2+ / DB+
D3+ / DC+
D3- / DC-
D2- / DB-
D4+ / DD+
D4- / DD-
