Sunrise Internet Box Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sunrise Anleitungen
  4. Router
  5. Internet Box
  6. Bedienungsanleitung

Sunrise Internet Box Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Internet Box:
Inhaltsverzeichnis

Werbung

Quicklinks

Sunrise
Internet Box

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sunrise Internet Box

Inhaltszusammenfassung für Sunrise Internet Box

  • Seite 1 Sunrise Internet Box...

  • Seite 2: In Dieser Anleitung Verwendete Symbole

    Geräts zu erläutern. Der vorgestellte Zugangslevel (Administrator) ist passwortgeschützt und gewährt den Zugang zu diesen Funktionen im Lese- und Schreibmodus für alle Netzwerkparameter. Hinweis Die Konfiguration der Sunrise Internet Box über die Webschnittstelle wird detailliert in Kapitel 3 beschrieben. Wichtig Diese Bedienungsanleitung beschreibt die Sunrise Internet Box für ADSL, ADSL2,...
  • Seite 3 Diese Bedienungsanleitung ist in Kapitel und Anhänge gegliedert. Diese Kapitel und Anhänge decken die folgenden Themen ab: Kapitel 1 Präsentation der Sunrise Internet Box Kapitel 2 Beschreibung der Sunrise Internet Box Kapitel 3 Konfiguration der Sunrise Internet Box via HTTP Kapitel 4 Beschreibung des Internet-Zugangsdiensts Kapitel 5 Glasfasermodus Anhang A Problemlösungen Anhang B EG-Konformitätserklärung...

  • Seite 4: Inhaltsverzeichnis

    2.4.1 Das ADSL/VDSL-Kabel anschliessen ..................... 17 2.4.2 Das Telefon anschliessen ....................... 17 2.4.3 Einschalten ............................17 2.4.4 Eine Set-Top-Box (STB) an Ihre Sunrise Internet Box anschliessen ..........18 2.5 Standardkonfiguration .......................... 19 2.5.1 Standardpasswort ..........................19 2.5.2 Standardkonfiguration für das lokales Netzwerk (LAN) ..............19 2.5.3 Standardkonfiguration für das lokales Drahtlosnetzwerk (WLAN) ...........
  • Seite 5 3.10.3 My Cloud ............................103 Internetzugang ..........................106 Glasfasermodus ......................... 107 5.1 Beschreibung und Verbindung Ihrer Sunrise Internet Box über den WAN Ethernet Port ... 107 5.2 Verbindung Ihrer Sunrise Internet Box über den SFP-Port (optional) ........... 109 Anhang A – Problemlösung ......................110 Anhang B –...
  • Seite 6 Abbildung 1.1 – Übersicht Heimnetzwerk ..........................8 Abbildung 2.1 – Ansicht der Sunrise Internet Box ....................... 11 Abbildung 2.2 – Verbindung der Anschlüsse der Sunrise Internet Box ................15 Abbildung 2.3 – ADSL/VDSL-Leitung / Telefongerät / Stromverbindung (Total Local Loop Unbundling) ......17 Abbildung 2.4 –...

  • Seite 7: Einleitung

    802.11n oder 802.11ac) Schnittstellen aus via ein ADSL/ADSL2/ ADSL2+/VDSL2/G.fast-Netz Breitbandzugang zum Internet zu erhalten. Ein Ethernet-Port der Sunrise Internet Box ist für die Verbindung mit einer externen Network Termination Unit (ONT Media Converter) für Glasfaser vorgesehen. Zudem kann ein Glasfaser- SFP-Dongle direkt angeschlossen werden, um einen Internetzugang herzustellen.

  • Seite 8: Abbildung 1.1 - Übersicht Heimnetzwerk

    Abbildung 1.1 – Übersicht Heimnetzwerk Seite 8 Sunrise Internet Box Bedienungsanleitung...

  • Seite 9: Lieferumfang Der Sunrise Internet Box

    1.2 Lieferumfang der Sunrise Internet Box Die Sunrise Internet Box wird mit folgenden Teilen geliefert (der tatsächliche Inhalt kann variieren): Nummer Beschreibung Sunrise Internet Box Gateway 1 DSL RJ11/11-Verbindungskabel zur Verbindung der Sunrise Internet Box mit Ihrem Telefonanschluss 1 Ethernet RJ45/RJ45-Kabel zur Verbindung der Sunrise Internet Box mit dem...

  • Seite 10: Mindest-) Anforderungen

    1.3 (Mindest-) Anforderungen Um die Sunrise Internet Box verwenden zu können, müssen folgende Mindestanforderungen erfüllt sein: • Internetzugang (xDSL oder Glasfaser) • eine Steckdose • ein Computer mit: einer Wi-Fi 802.11n- oder 802.11ac-Schnittstelle oder einer Ethernet-Schnittstelle (10BASE-T oder 10/100BASE-T oder 10/100/1000BASE-T).

  • Seite 11: Beschreibung Der Sunrise Internet Box Und Geräteinstallation

    2 Beschreibung der Sunrise Internet Box und Geräteinstallation 2.1 Beschreibung Die folgende Abbildung zeigt die Sunrise Internet Box. Abbildung 2.1 – Ansicht der Sunrise Internet Box Sunrise Internet Box Bedienungsanleitung Seite 11...

  • Seite 12: Buchsen Und Tasten

    Drücken Sie diese Taste, um die Sunrise Internet Box ein- oder auszuschalten. SFP-Cage zum Anstecken eines SFP-Moduls für eine GPON-Verbindung. FIBER Kurz drücken (weniger als 10 s), um einen Neustart der Sunrise Internet Box durchzuführen. Lang drücken (mehr als 10 s), um die Sunrise Internet Box auf die Reset Werkseinstellungen zurückzusetzen.

  • Seite 13: Led-Symbole

    2.1.2 LED-Symbole In der folgenden Tabelle werden die LED-Symbole auf der Vorderseite der Sunrise Internet Box erläutert: LED-Symbol Status Bedeutung Durchgehend DSL-Verbindung steht / Glasfaser (SFP oder WAN)-Modus an Blinkt DSL-Signal gefunden / Synchronisierung im Gang • Kein DSL-Signal / Glasfaser (SFP oder WAN)-Modus aus •...
  • Seite 14 Gerät ausgeschaltet. Keine Konfiguration mit Server aktiv. Upgrade und Service der Firmware im • Gang oder Blinkt während die Reset-Taste gedrückt wird. • Durchgehend Das Gerät führt auf Wunsch des Benutzers einen Neustart durch. Seite 14 Sunrise Internet Box Bedienungsanleitung...

  • Seite 15: Nutzung Der Einzelnen Anschlüsse Der Sunrise Internet Box

    2.2 Nutzung der einzelnen Anschlüsse der Sunrise Internet Box Sunrise TV Box Abbildung 2.2 – Verbindung der Anschlüsse der Sunrise Internet Box Sunrise Internet Box Bedienungsanleitung Seite 15...

  • Seite 16: Sicherheitshinweise Für Die Installation

    Öffnen Sie nie das Netzteil, denn dies kann lebensgefährliche Folgen haben. • Die Sunrise Internet Box wird mit einem eigenen Netzteil geliefert. Verwenden Sie kein anderes Netzteil. • Dieses Netzteil der Schutzklasse 2 benötigt keine Erdung. Das Stromnetz sollte den auf der Etikette •...

  • Seite 17: Installation Ihrer Sunrise Internet Box

    Stecken Sie den anderen Stecker des Kabels ein, wie in dargestellt. Abbildung 2.3 2.4.2 Das Telefon anschliessen Verbinden Sie ein herkömmliches analoges Telefongerät mit der Buchse TEL 1 Ihrer Sunrise Internet Box, wie in dargestellt. Abbildung 2.3 Verbinden Sie ein weiteres herkömmliches analoges Telefongerät mit der Buchse TEL 2 Ihrer Sunrise Internet Box, wie in dargestellt.

  • Seite 18: Eine Set-Top-Box (Stb) An Ihre Sunrise Internet Box Anschliessen

    2.4.4 Eine Set-Top-Box (STB) an Ihre Sunrise Internet Box anschliessen Schliessen Sie Ihre Set-Top-Box an Ihre Sunrise Internet Box an, wie im Folgenden beschrieben. Hinweis Konsultieren Sie die Dokumentation des Herstellers betreffend den Anschluss des Fernsehers an die Set-Top-Box. Stecken Sie den Stecker eines Ethernet-Kabels (RJ45/RJ45) in eine der fest installierten Ethernet- Buchsen (PORT1, PORT2, PORT3 oder PORT4) Ihrer Sunrise Internet Box.

  • Seite 19: Standardkonfiguration

    Das Initialpasswort ist auf der Produktetikette der Sunrise Internet Box aufgedruckt. Hinweis Das Initialpasswort ist für jedes Gerät anders. 2.5.2 Standardkonfiguration für das lokales Netzwerk (LAN) Die folgende Tabelle enthält die Werte der wichtigsten LAN-Parameter Ihrer Sunrise Internet Box (ETH1 bis ETH4). LAN-Merkmale Wert Status PORT1 IP-Adresse 192.168.1.1/24...

  • Seite 20: Information / Konfiguration

    Die Konfiguration der Sunrise Internet Box kann über eine Ethernet-Verbindung ( PORT1 PORT4 oder über die Wi-Fi-Verbindung erfolgen, je nach verwendetem Gerät (Computer, Tablet etc.). Ihre Sunrise Internet Box wird mittels eines einfachen Webbrowsers (z. B. Internet Explorer) konfiguriert. Hinweis Die DHCP-Server-Funktion der Sunrise Internet Box ist standardmässig mit einem Adressbereich aktiviert, der in Abschnitt 3.3.2 angegeben ist.
  • Seite 21 Der Willkommensbildschirm der Sunrise Internet Box erscheint. Zahl Beschreibung Dropdown-Menü zur Wahl der Sprache der Webschnittstelle. Schaltfläche zum Wechseln zwischen Einfachem Modus und Expertenmodus. Im Expertenmodus werden mehr Einstellungen angezeigt. Von der Webschnittstelle abmelden. Die Farbe der Schaltflächen der Webschnittstelle ändern.
  • Seite 22 Ethernet zeigt die mit Ihrer Sunrise Internet Box verbundenen LAN-Geräte Weitere Informationen finden Sie im Kapitel Ethernet-Dienst (siehe Abschnitt 3.6). • Wi-Fi x GHz zeigt die über WLAN mit Ihrer Sunrise Internet Box verbundenen Geräte an. Weitere Informationen finden Sie im Kapitel Wi-Fi- Dienst (siehe Abschnitt 3.7). •...

  • Seite 23: Empfehlungen

    Klicken Sie auf diese Schaltfläche, um ein ausgewähltes Objekt aus einer Liste zu entfernen. Klicken Sie auf diese Schaltfläche, um einen Eintrag im nichtflüchtigen (Flash-) Speicher der Sunrise Internet Box zu speichern. Hinweis: Gespeicherte Werte werden sofort berücksichtigt, ohne dass Sie Ihre Sunrise Internet Box neu starten müssen.

  • Seite 24: Gerätekonfiguration

    Verwaltung (siehe Abschnitt 3.3.7) 3.3.1 Geräteinformation 3.3.1.1 Allgemein Zweck: In diesem Menü werden Ihnen die grundlegenden Informationen zu Ihrer Sunrise Internet Box angezeigt. • Im Menü Geräteinformation wählen Sie Allgemein. Der folgende Bildschirm wird angezeigt: Seite 24 Sunrise Internet Box Bedienungsanleitung...

  • Seite 25: Dhcp Gültigkeitszeitraum

    3.3.1.2 Statistiken Zweck: In diesem Menü werden alle statistischen Daten der Sunrise Internet Box angezeigt. Dieses Menü enthält Informationen über: • • • • xDSL 3.3.1.3 DHCP Gültigkeitszeitraum Zweck: In diesem Menü werden alle Computer angezeigt, die vom DHCP-Server der Sunrise Internet Box eine IP-Adresse erhalten haben.

  • Seite 26: Dhcp

    Im Menü Geräteinformation wählen Sie ARP. Der folgende Bildschirm wird angezeigt: 3.3.3 DHCP Zweck: Im Menü DHCP Ihrer Sunrise Internet Box können Sie jedem mit Ihrem lokalen Netzwerk verbundenen Gerät eine IP-Adresse zuordnen. • Im Menü Meine Sunrise Internet Box wählen Sie DHCP. Der folgende Bildschirm wird angezeigt:...

  • Seite 27: Aktivieren

    Feld Aktion Standardwert Name, der Ihrer Sunrise Internet Box zugeordnet ist. Hostname Wählen Sie aus der Dropdown-Liste: • 176.16.0.0/12 • 192.168.0.0/16 Netzwerkbereich • 10.0.0.0/8 • Benutzerdefiniert Geben Sie die Adresse Ihres lokalen Netzwerks ein. 192.168.1.1 IP-Adresse Geben Sie die Subnetzmaske Ihres Netzwerks ein.
  • Seite 28 Sie ihn aus. Die Felder MAC-Adresse und IPv4-Adresse Gerätename werden automatisch ausgefüllt. Oder: Wählen Sie MAC Adresse hinzufügen und füllen Sie die Felder MAC-Adresse und IPv4-Adresse manuell aus. MAC-Adresse MAC-Adresse Ihres Geräts. IPv4-Adresse Ihrem Gerät zugeordnete statische IPv4-Adresse. Seite 28 Sunrise Internet Box Bedienungsanleitung...

  • Seite 29: Dns

    Einschränkungen gemäss unten stehendem Hinweis beachten. • Klicken Sie im obersten Menü auf Expertenmodus, um diesen zu aktivieren. • Im Menü Meine Sunrise Internet Box wählen Sie DNS. Der folgende Bildschirm wird angezeigt: Feld Aktion Klicken Sie auf die Schaltfläche AN/AUS, um den statischen DNS- Aktivieren Dienst zu aktivieren oder deaktivieren.

  • Seite 30: Dyndns

    3.3.5 DynDNS Zweck: Ermöglicht anderen Internetsurfern den Zugriff auf Ihre Sunrise Internet Box (die keine feste IP- Adresse, sondern bloss einen DNS-Eintrag hat) über einen Dynamic-DNS-Anbieter, z. B. dyndns.org. • Im Menü Meine Sunrise Internet Box wählen Sie DynDNS. Der folgende Bildschirm wird angezeigt:...

  • Seite 31: Schnellansicht

    Bandbreitenverlauf anzeigen lassen und Grafiken für alle angeschlossenen Geräte generieren. 3.3.6.1 Schnellansicht Zweck: In diesem Menü kann der Bandbreitenverlauf für jedes angeschlossene Gerät angezeigt werden. • Im Menü Meine Sunrise Internet Box wählen Sie Monitor > Schnellansicht. Der folgende Bildschirm wird angezeigt: Sunrise Internet Box Bedienungsanleitung Seite 31...
  • Seite 32 In diesem Menü können für jedes angeschlossene Gerät Grafiken zur Online-Historie generiert werden. • Im Menü Meine Sunrise Internet Box wählen Sie Monitor > Online-Historie. Der folgende Bildschirm wird angezeigt: Um eine Grafik der Online-Historie zu generieren, gehen Sie wie folgt vor: •...

  • Seite 33: Media

    3.3.7 Media Zweck: In diesem Menü können Sie die Shared Services (DLNA und SAMBA) Ihrer Sunrise Internet Box konfigurieren. • Im Menü Meine Sunrise Internet Box wählen Sie Media > DLNA-Einstellungen. Verwenden Sie DLNA, um Multimediainhalte in USB-Massenspeichergeräten mit allen verbundenen Geräten in Ihrem lokalen Netzwerk zu teilen.
  • Seite 34 Dieser Dienst erlaubt Ihnen, den Inhalt von USB-Speichergeräten (Sticks) mit allen Benutzern zu teilen, die mit der Sunrise Internet Box verbunden sind. Zu diesem Zweck muss der Benutzer den auf dem Bildschirm angezeigten Link in die Adresszeile des Browsers kopieren.

  • Seite 35: Meine Medien

    Kriterien durchsuchen (Datum, Verzeichnis, Album, Künstler, Genre etc.). Um den gewählten Multimediainhalt abzuspielen , klicken Sie auf den Namen der gewählten Datei im Hauptfenster. Je nachdem, welchen Webbrowser Sie verwenden, können weitere Konfigurationsschritte in Ihrem Browser nötig sein. Sunrise Internet Box Bedienungsanleitung Seite 35...

  • Seite 36: Auto-Dimmung

    Hinweis Die Helligkeit der LEDs lässt sich auch mit den Tasten «Wi-Fi» und «DECT» oben auf der Sunrise Internet Box einstellen. Drücken Sie gleichzeitig die Tasten «Wi-Fi» und «DECT», um die Funktion Auto-Dimmung auszuschalten. Durch weiteres Drücken wechseln Sie zwischen den drei manuellen Helligkeits-Stufen.

  • Seite 37: Verwaltung

    Die bestehende Konfiguration wird vollkommen überschrieben. • alle an der aktuellen Konfiguration vorgenommen Änderungen zu speichern und die Sunrise Internet Box mit den neuen Parametern neu zu starten. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Zurücksetzen. Der folgende Bildschirm wird angezeigt: Um die Sunrise Internet Box neu zu starten: •...

  • Seite 38: Sichern & Wiederherstellen

    Konfiguration in einer Datei mit der Dateierweiterung .conf zu sichern, • eine gespeicherte Konfiguration zu laden. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Sichern & Wiederherstellen. Der folgende Bildschirm wird angezeigt: Um die aktuelle Konfiguration zu sichern: •...
  • Seite 39 3.3.10.3 Internet Time (NTP) Zweck: In diesem Menü können Sie sich Zeit und Datum anzeigen lassen, die von Ihrer Sunrise Internet Box verwendet werden und die automatisch von einem NTP-Server (Internet Time) bezogen werden, sobald eine Verbindung zum Internet besteht.

  • Seite 40: Ernsthaftigkeit

    3.3.10.4 Logs Zweck: In diesem Menü können Sie die in Ihrer Sunrise Internet Box auftretenden Ereignisse einsehen und/oder konfigurieren. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Logs. Der folgende Bildschirm wird angezeigt: Standardwert Feld Aktion Wählen Sie die gesuchte Ernsthaftigkeit in der Debug oder Dropdown-Liste aus.
  • Seite 41 3.3.10.5 Internet-Anwendungen Zweck: In diesem Menü können Sie das Verhalten Ihrer Sunrise Internet Box mit diversen Anwendungen testen. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Internet-Anwendungen. Ping Das Ping-Tool gibt Auskunft darüber, wie lange es dauert, bis Datenpakete einen Host erreichen.
  • Seite 42 DNS Query ermöglicht Ihnen, den aktuellen Zustand der DNS-Propagierung zu prüfen, nachdem Sie Änderungen an Ihren Domaineinträgen vorgenommen haben. • Wählen Sie DNS Query in der Dropdown-Liste. • Geben Sie die IP-Adresse des Ziels ein. • Klicken Sie auf die Schaltfläche Test. Seite 42 Sunrise Internet Box Bedienungsanleitung...

  • Seite 43: Selbstüberprüfung

    3.3.10.6 Selbstüberprüfung Zweck: Dieses Menü dient der Diagnose von Problemen auf Ihrer Sunrise Internet Box. • Im Menü Meine Sunrise Internet Box wählen Sie Verwaltung > Selbstüberprüfung. Feld Aktion Test der Ethernet/LAN- Test möglicher Fehler in den LAN-Kabeln. Verbindung (kabelgebunden) Prüft, ob mehrere Geräte dieselbe IP-Adresse verwenden.

  • Seite 44: Zugangskontrolle

    TFTP etc.) des externen Netzwerks (WAN) eingehenden Daten direkt an die Computer des lokalen Netzwerks (LAN) weiterzuleiten. Die in den externen Ports ankommenden Daten werden direkt an die internen Ports weitergegeben. Dieses Kapitel enthält folgende Menüs: • Regel hinzufügen • Spiele & Anwendungen Seite 44 Sunrise Internet Box Bedienungsanleitung...

  • Seite 45: Regel Hinzufügen

    Geben Sie eine Portnummer zwischen 2 und 65535 ein. Geben Sie die IP-Adresse Ihres LAN-Geräts ein (IP-Adresse im Interner Host konfigurierten DHCP-Subnetz), an welche der Port weitergeleitet werden soll. Interner Port Geben Sie eine Portnummer zwischen 2 und 65535 ein. Sunrise Internet Box Bedienungsanleitung Seite 45...
  • Seite 46 Wählen Sie Anderes, geben Sie den Namen des Servers, mit dem Sie sich verbinden wollen, in das entsprechende Feld ein. Dann: Geben Sie den Teil «Host-ID» der IP-Adresse Ihres Computers ein (dieser wird durch den DHCP-Server Ihrer Sunrise Internet Box vergeben). Füllen Sie die Felder Externer Port, Interner Port, Externer Host, Interner Host und Protokoll aus.

  • Seite 47: Spiele & Anwendungen

    Das Spiel oder die Anwendung wird der Liste hinzugefügt. Hinweis Auf der Liste können Sie folgende Aktionen ausführen: Die Regel mit der Schaltfläche AN/AUS aktivieren oder deaktivieren • Die Regel per Klick auf die Schaltfläche löschen • Sunrise Internet Box Bedienungsanleitung Seite 47...

  • Seite 48: Port Trigger

    Wählen Sie in den beiden Dropdown-Listen Protokoll Trigger und das Protokoll für die zu öffnenden Ports. • Füllen Sie die Felder Trigger von Port, Trigger bis Port, Port von und Port bis aus. • Klicken Sie auf die Schaltfläche Hinzufügen. Der Dienst wird zur Liste hinzugefügt. Seite 48 Sunrise Internet Box Bedienungsanleitung...
  • Seite 49 «Port bis» haben. Die folgende Abbildung zeigt ein Beispiel: Durch den «Trigger Port» 3568 (WAN-Seite) löst der Dienst «Delta Force» die Öffnung des Portbereichs 3100 bis 3999 für Ihren Computer aus, um diesen Dienst zu benutzen. Sunrise Internet Box Bedienungsanleitung Seite 49...

  • Seite 50: Einrichtung Der Kindersicherung

    3.3.13.1 Einrichtung der Kindersicherung Zweck: In diesem Menü können Zugangszeiten für LAN-Geräte, die mit der Sunrise Internet Box verbunden sind, erstellt und verwaltet werden. Standardmässig können jederzeit alle Geräte aufs Internet zugreifen. Sie können aber Tage und Zeitbereiche definieren, während denen einzelne Ihrer Geräte keinen Zugang haben.
  • Seite 51 Klicken Sie auf die Schaltfläche Anwenden, um die Konfiguration zu speichern. 3.3.13.2 Privater Adressfilter Zweck: In diesem Menü können URL-Beschränkungen für LAN-Geräte, die mit der Sunrise Internet Box verbunden sind, erstellt und verwaltet werden. • Im Menü Zugangskontrolle wählen Sie Kindersicherung >...

  • Seite 52: Firewall

    3.3.14 Firewall Zweck: Die Sunrise Internet Box verfügt über eine eingebaute Firewall, die Ihnen dabei hilft, die Geräte im lokalen Netzwerk vor Hackerangriffen und anderen Sicherheitsproblemen zu schützen. • Im Menü Zugangskontrolle wählen Sie Firewall. Der folgende Bildschirm wird angezeigt: •...

  • Seite 53: Remote-Port

    Wählen Sie das Transportprotokoll (TCP, UDP etc.). Lokale IP-Adresse IP-Adresse des Geräts in Ihrem lokalen Netzwerk. Remote IP-Adresse IP-Adresse des Remote-Geräts im öffentlichen Netzwerk. Lokaler Port Kommunikationsport des Geräts in Ihrem lokalen Netzwerk. Remote-Port Kommunikationsport des Remote-Geräts im öffentlichen Netzwerk. Sunrise Internet Box Bedienungsanleitung Seite 53...
  • Seite 54 Auf der Liste können Sie folgende Aktionen ausführen: Die Regel mit der Schaltfläche AN/AUS aktivieren oder deaktivieren • Die Regel per Klick auf die Schaltfläche bearbeiten • Die Regel per Klick auf die Schaltfläche löschen. • Seite 54 Sunrise Internet Box Bedienungsanleitung...

  • Seite 55: Dmz

    Geben Sie die IP-Adresse eines Servers ein, um die DMZ zu aktivieren und den Server damit direkt vom Internet aus Lokaler Host anzusprechen. Hinweis: Klicken Sie auf die Schaltfläche Anwenden, um die Adresse zu speichern bzw. zu löschen. Hinweis Die DMZ ist standardmässig deaktiviert. Sunrise Internet Box Bedienungsanleitung Seite 55...

  • Seite 56: Benutzer

    Geben Sie Ihr altes Passwort ein. Passwort Geben Sie Ihr neues Passwort ein. Passwort bestätigen Bestätigen Sie Ihr neues Passwort. Passwort Hinweis Das Passwort muss aus mindestens 6 Zeichen bestehen, davon mindestens 2 Buchstaben und 2 Zahlen. Seite 56 Sunrise Internet Box Bedienungsanleitung...

  • Seite 57: Fernzugriff

    Hier können Sie die zugelassenen Geräte festlegen. IP-Adresse oder Sie können eine IP-Adresse oder das Netzwerk, das das Netzwerkadresse zugelassene Gerät enthält, angeben. hinzufügen a. Verwenden Sie diese Option, wenn Fernzugriff via WAN zugelassen ist. Sunrise Internet Box Bedienungsanleitung Seite 57...

  • Seite 58: Internetverbindung

    Geschwindigkeitsmonitor (siehe Abschnitt 3.5.2) 3.4.1 Basis Zweck: Verwenden Sie dieses Menü, um die IP-Einstellungen (IP-Adresse, DNS) zu prüfen, die die Sunrise Internet Box vom Netzwerk erhalten hat. • Im Menü Internetverbindung wählen Sie Basis. Der folgende Bildschirm wird angezeigt: 3.4.2 3G/LTE Backup Zweck: Verwenden Sie dieses Menü, um den Status der 3G/LTE Backup-Funktion zu prüfen.

  • Seite 59: Geschwindigkeitsmonitor

    Die Funktion 3G/LTE Backup ist nach der Verbindung mit dem USB-Stick standardmässig aktiviert. Sie müssen dafür nichts weiter tun. Hinweis Sunrise empfiehlt für die Funktion 3G/LTE Backup den E3372 4G LTE Cat4 USB-Stick von Huawei. 3.4.3 Geschwindigkeitsmonitor Zweck: Verwenden Sie dieses Menü, um die Synchronisationsgeschwindigkeit zwischen der Sunrise Internet Box und dem Provider-Netz anzuzeigen.

  • Seite 60: Ethernet-Dienst

    3.5.1 Konfiguration der Netzwerkparameter Ziel dieses Kapitels ist: Ihren Computer so zu konfigurieren, dass er mit Ihrer Sunrise Internet Box kommunizieren kann, die Netzwerkparameter Ihrer Sunrise Internet Box anzuzeigen. Ihre Sunrise Internet Box implementiert die Server-, Relay- und Client-Funktionen von DHCP (Dynamic Host Configuration Protocol) gemäss RFC 2131 und RFC 3132, während ein...

  • Seite 61: Netzwerkbereich

    Geben Sie im Login-Bildschirm, der nun erscheint, Ihr Passwort ein. Das Initialpasswort ist auf der Produktetikette angegeben. Klicken Sie zur Bestätigung auf die Schaltfläche LOGIN. Klicken Sie auf Meine Sunrise Internet Box und wählen Sie dann den Tab DHCP. Der folgende Bildschirm wird angezeigt: Feld...

  • Seite 62: Status Der Ethernet-Verbindungen

    Feld Aktion Standardwert Klicken Sie auf die Schaltfläche AN/AUS, um den DHCP- Server Ihrer Sunrise Internet Box zu aktivieren oder deaktivieren. Hinweis: Falls AN, müssen Sie Ihren Computer als DHCP- Client und DNS-Client konfigurieren (oder die erste und zweite DNS-Serveradresse eingeben).

  • Seite 63: Verbundene Geräte: Informationen Und Konfiguration

    IP-Adresse klicken. Der DHCP-Server wird anschliessend dem Gerät immer dieselbe IP- Adresse zuweisen. MAC-Adresse des Geräts. MAC-Adresse Hersteller des verbundenen Geräts. Hersteller Klicken Sie auf die Schaltfläche Anwenden, um die neuen Einstellungen zu speichern. Sunrise Internet Box Bedienungsanleitung Seite 63...
  • Seite 64 3.5.3.2 Firewall Zweck: Die Sunrise Internet Box verfügt über eine eingebaute Firewall, die Ihnen dabei hilft, die Geräte im lokalen Netzwerk vor Hackerangriffen und anderen Sicherheitsproblemen zu schützen. Um die Firewall zu konfigurieren, gehen Sie wie folgt vor: Hinweis Auf dieser Seite können Sie selbst gewählte Filterregeln hinzufügen. Unerfahrenen...
  • Seite 65 Auf der Liste können Sie folgende Aktionen ausführen: Die Regel mit der Schaltfläche AN/AUS aktivieren oder • deaktivieren Die Regel per Klick auf die Schaltfläche bearbeiten • Die Regel per Klick auf die Schaltfläche löschen • Sunrise Internet Box Bedienungsanleitung Seite 65...
  • Seite 66 Konfigurieren Sie die Zeitbeschränkung für jeden Tag der Woche. Hinweis Alle zulassen: Der Internetzugang ist immer erlaubt. Alle blockieren: Der Internetzugang ist nie erlaubt. • Klicken Sie auf die Schaltfläche Anwenden, um die Konfiguration zu speichern. Seite 66 Sunrise Internet Box Bedienungsanleitung...
  • Seite 67 Netzwerks (LAN) weiterzuleiten. Die in den externen Ports ankommenden Daten werden direkt an die internen Ports weitergegeben. Weitere Informationen zur Konfigurierung diese Funktion finden Sie in der Beschreibung der Portfreigaben (siehe Abschnitt 3.3.11). Sunrise Internet Box Bedienungsanleitung Seite 67...
  • Seite 68 Vorsicht, dieser Prozess birgt das Risiko möglichen Eindringens. Es ist daher unerlässlich, dass Sie Vorsichtsmassnahmen ergreifen, damit keine Verbindungen ins private Netzwerk initiiert werden können. Klicken Sie auf die Schaltfläche Hinzufügen, um den Dienst zu aktivieren. Seite 68 Sunrise Internet Box Bedienungsanleitung...

  • Seite 69: Wlan-Dienst

    Übertragungsleistung zwischen Ihrem Wi-Fi-Client und der Box weiter erhöhen: DFS (Dynamic Frequency Selection)*: Um mehr Kanäle für die Übermittlung von Wi-Fi- Signalen verwenden zu können (die Kanäle 52 bis 64 und 100 bis 140), prüft Ihre Sunrise Internet Box regelmässig Frequenzen, die auch für andere Anwendungen wie Wetterradar verwendet werden.

  • Seite 70: Basis

    3.6.1 Basis Zweck: In diesem Menü können Sie die Grundparameter Ihres 802.11-Drahtlosnetzwerks (WLAN) konfigurieren. • Im Menü Wi-Fi xGHz wählen Sie Basis. Der folgende Bildschirm wird angezeigt: Seite 70 Sunrise Internet Box Bedienungsanleitung...

  • Seite 71: Sicherheit

    Ist dieses Kontrollkästchen angekreuzt, so ist das WLAN-Netzwerk für alle Sichtbar Geräte sichtbar. Dies ist der Funkkanal, der von der Sunrise Internet Box und ihren Wi-Fi- Clients für die Kommunikation untereinander verwendet wird. Die Sunrise Internet Box und alle ihre Wi-Fi-Clients müssen denselben Kanal Funkkanal verwenden.

  • Seite 72: Wps

    Klicken Sie auf die Schaltfläche AN/AUS, um die WPS-Funktion zu aktivieren oder deaktivieren. WPS einschalten Hinweis: Im Status AUS ist auch die WPS-Taste auf der Sunrise Internet Box deaktiviert. Um ein Gerät mittels der Push-Button-Methode (WPS-PBC) zu verbinden. Klicken Sie auf die Schaltfläche Wi-Fi Protected Setup in der Push-Button- Webschnittstelle (oder drücken Sie lange auf die Wi-Fi-Taste auf der...

  • Seite 73: Qr-Code

    QR-Code mit der Kamera des Geräts. Das Gerät entschlüsselt automatisch die Informationen. 3.6.5 Statistiken Zweck: In diesem Menü werden alle Statistiken des WLAN-Netzwerks angezeigt. • Im Menü Wi-Fi xGHz wählen Sie Statistiken. Der folgende Bildschirm wird angezeigt: Sunrise Internet Box Bedienungsanleitung Seite 73...

  • Seite 74: Mac-Filter

    Klicken Sie auf die Schaltfläche Hinzufügen, um das Gerät zur Liste hinzuzufügen. Liste der Geräte mit Zugang bzw. ohne Zugang zum Übersicht der WLAN-Netzwerk. WLAN-Geräte a. Diese Felder werden nur angezeigt, wenn der MAC-Filter Zulassen oder Ablehnen gewählt wurde. Seite 74 Sunrise Internet Box Bedienungsanleitung...

  • Seite 75: Wlan-Umgebung

    WLAN 5 GHz oder die Schaltfläche Gehe zu WLAN 2,4 GHz auf der Seite. Diese Schaltfläche erlaubt es, rasch zwischen dem Wi-Fi 5 GHz-Modus und dem Wi-Fi 2,4 GHz-Modus hin und her zu wechseln. Sunrise Internet Box Bedienungsanleitung Seite 75...

  • Seite 76: Telefoniedienst

    Sie können jedes Telefongerät mit jeder Telefonleitung verbinden und anschliessend mit Klick auf Anwenden Ihre Einstellungen bestätigen. • FXS1 entspricht dem Telefongerät, das mit der TEL1-Buchse der Sunrise Internet Box verbunden ist. • FXS2 entspricht dem Telefongerät, das mit der TEL2-Buchse verbunden ist.

  • Seite 77: Anrufeinstellungen

    3.7.1.2 Anrufeinstellungen Anrufblockierung Zweck: In diesem Menü können eingehende Anrufe auf Ihrer Sunrise Internet Box blockiert werden. • Klicken Sie im obersten Menü auf Expertenmodus, um den Expertenmodus für Telefonie zu aktivieren. • Klicken Sie auf die Schaltfläche , um die Telefoneinstellungen zu öffnen, wählen Sie dann Anrufeinstellungen und klicken Sie auf Anrufblockierung.
  • Seite 78 Geben Sie ein, nach wie vielen Sekunden ein unbeantworteter Anruf weitergeleitet werden soll. Klicken Sie auf die Schaltfläche AN/AUS, um die Regel zu Aktivieren aktivieren oder deaktivieren. Hinzufügen: Eine Regel hinzufügen. : Eine Regel löschen. Aktion : Eine Regel ändern. Seite 78 Sunrise Internet Box Bedienungsanleitung...

  • Seite 79: Einstellungen Des Telefonanschlusses

    Anrufliste angezeigt (eingehende Anrufe, verpasste Anrufe, ausgehende Anrufe). Aktualisieren Klicken Sie auf diese Schaltfläche, um die Liste zu aktualisieren. Historie löschen Klicken Sie auf diese Schaltfläche, um alle Ereignisse auf der Liste zu löschen. Sunrise Internet Box Bedienungsanleitung Seite 79...

  • Seite 80: Dect-Einstellungen

    3.7.3 DECT-Einstellungen Zweck: Die Sunrise Internet Box enthält eine DECT-Basis, die mit bis zu fünf Mobilteilen gekoppelt werden kann. 3.7.3.1 Basis Zweck: In diesem Menü können Sie sich die Grundfunktionen Ihrer DECT-Basis anzeigen lassen. • Klicken Sie auf die Schaltfläche , um die DECT-Einstellungen zu öffnen, und wählen Sie dann Basis.
  • Seite 81 Über die Schaltfläche Paging können Sie eine Suche starten, wenn Sie ein Mobilteil verlegt haben. Paging Hinweis: Der Paging-Modus kann auch gestartet werden, indem Sie die DECT-Taste oben auf der Sunrise Internet Box kurz (weniger als zwei Sekunden) drücken. 3.7.3.2 Erweitert Zweck: In diesem Menü...

  • Seite 82: Dect-Einrichtung

    Ihrer Sunrise Internet Box zu verwenden. DECT-Telefone sind kompatibel mit dem Standard «Voice High Definition». Sie bieten eine bessere akustische Qualität als herkömmlich per Kabel verbundene Geräte. Die DECT-Funktion Ihrer Sunrise Internet Box kann nur über SIP (Session Initiation Protocol) betrieben werden. 3.7.4.1 Ihre Sunrise Internet Box anschliessen Je nach vorhandenem Local Loop Unbundling (partiell oder total) sind die folgenden Anschlüsse möglich:...

  • Seite 83: Abbildung 3.2 - Xdsl-Leitung / Telefongerät / Stromverbindung (Total Local Loop Unbundling)

    Totales Local Loop Unbundling Abbildung 3.2 – xDSL-Leitung / Telefongerät / Stromverbindung (Total Local Loop Unbundling) Sunrise Internet Box Bedienungsanleitung Seite 83...

  • Seite 84: Kopplung Des Dect-Mobilteils

    3.7.4.2 Kopplung des DECT-Mobilteils Zweck: In diesem Menü können Sie bis zu fünf DECT-Mobilteile mit der in der Sunrise Internet Box eingebauten DECT-Basis koppeln. • Klicken Sie auf die Schaltfläche , um die DECT-Einstellungen zu öffnen, und wählen Sie dann Basis.

  • Seite 85: Betrieb

    3.7.4.3 Betrieb Sie haben die DECT-Verbindung abgeschlossen. Im folgenden Abschnitt erfahren Sie, wie Sie die Internet-Telefonie in Ihrer Sunrise Internet Box mit eingebautem DECT konfigurieren können. Sunrise Internet Box Bedienungsanleitung Seite 85...

  • Seite 86: Einstellungen Dect-Mobilteile

    Wählen Sie in der Übersicht das DECT-Mobilteil aus, dass Sie konfigurieren möchten. • Klicken Sie auf Erweitert. Der folgende Bildschirm wird angezeigt. Feld Bedeutung/Aktion International Portable Equipment Identity (IPEI). Dies ist die IPEI Identifikationsnummer Ihres Mobilteils. Standard Name des verwendeten Standards. Seite 86 Sunrise Internet Box Bedienungsanleitung...

  • Seite 87: Interne Anrufe

    Die in diesem Abschnitt beschriebenen Funktionen können möglicherweise auch im Menü des Telefons vorgenommen werden. 3.7.6.1 Interne Anrufe Sie können interne Verbindungen zwischen den Telefonen herstellen, die auf Ihrer Sunrise Internet Box registriert sind. Verwenden Sie die folgende Tabelle, um einen internen Anruf zu tätigen: Anzurufendes Aktion Telefon FXS1 Geben Sie auf der Tastatur **1 ein.

  • Seite 88: Aktivierung Von Clir (Calling Line Identification Restriction)

    Aktivierung von CLIR (Calling Line Identification Restriction) Diese Funktion ermöglicht es, Ihre Telefonnummer anzuzeigen oder zu unterdrücken. Um... Aktion CLIR zu aktivieren Geben Sie auf der Tastatur *31# ein. CLIR zu deaktivieren Geben Sie auf der Tastatur #31# ein. Seite 88 Sunrise Internet Box Bedienungsanleitung...

  • Seite 89: Anrufumleitung

    *21*<Zielnummer># Feste Anrufumleitung (alle Anrufe) aktiviert #21# Feste Anrufumleitung (alle Anrufe) deaktiviert *67*<Zielnummer># Anrufumleitung wenn besetzt aktiviert #67# Anrufumleitung wenn besetzt deaktiviert *61*<Zielnummer># Anrufumleitung wenn keine Antwort aktiviert #61# Anrufumleitung wenn keine Antwort deaktiviert Sunrise Internet Box Bedienungsanleitung Seite 89...

  • Seite 90: Usb-Dienst

    3.8 USB-Dienst Dieses Feld erscheint nur, wenn ein USB-Laufwerk an der Sunrise Internet Box angeschlossen ist. 3.8.1 USB-Gerät 3.8.1.1 Geräteinformation Zweck: In diesem Menü werden einige Informationen zum angeschlossenen USB-Laufwerk angezeigt. • Klicken Sie in der Übersicht auf das USB-Gerät, dessen Informationen Sie anzeigen wollen.

  • Seite 91: Einleitung

    In diesem Abschnitt wird beschrieben, wie Sie einen mit der Sunrise Internet Box verbundenen USB-Drucker von einem LAN-PC aus benutzen können. Einleitung: Auf der Sunrise Internet Box ist die Druckerfreigabe möglich. Sie stützt sich auf das Protokoll IPPrint. Alle Drucker sollten damit kompatibel sein, vorausgesetzt der entsprechende Druckertreiber ist auf dem LAN-PC installiert.
  • Seite 92 Internet Box. • Stellen Sie sicher, dass der Drucker eingeschaltet ist. • Stellen Sie sicher, dass die Sunrise Internet Box bereits seit einigen Minuten eingeschaltet ist. • Verbinden Sie Ihren PC via Ethernet oder WLAN mit der Sunrise Internet Box. •...
  • Seite 93 • Klicken Sie auf «Freigegebenen Drucker über den Namen auswählen» und geben Sie die folgenden Werte ein: http://192.168.1.1:631/Printers Sunrise Internet Box Bedienungsanleitung Seite 93...
  • Seite 94 • Klicken Sie auf «Weiter». Der folgende Bildschirm wird angezeigt: • Wählen Sie den Hersteller und das Modell des Druckers. Klicken Sie dann auf «OK». Der folgende Bildschirm wird angezeigt: Seite 94 Sunrise Internet Box Bedienungsanleitung...
  • Seite 95 • Klicken Sie auf «Weiter». Der folgende Bildschirm wird angezeigt: Sie können nun eine Testseite drucken und auf «Beenden» klicken. Sie können nun Ihren Drucker verwenden. Sunrise Internet Box Bedienungsanleitung Seite 95...

  • Seite 96: Nachrichten

    3.9 Dienste 3.9.1 Anrufbeantworter Zweck: Sie können in Ihrer Sunrise Internet Box einen Anrufbeantworter einrichten und ihn mit allen verbundenen Telefonen teilen. Sie können pro aktiver Leitung einen Anrufbeantworter betreiben (bis fünf Leitungen/Anrufbeantworter). Anrufbeantworter Willkommensbildschirm der Sunrise Internet Box ausgewählte Sprache. Er funktioniert folgendermassen: Wird ein Anrufer an den Anrufbeantworter der Leitung durchgestellt, hört der...
  • Seite 97 2 wird zur nächsten Nachricht gesprungen und mit 3 wird die Nachricht gelöscht. Wird eine neue Nachricht aufgezeichnet, wird eine Benachrichtigung (visuelle Benachrichtigung über wartende Nachricht) an die Endpunkte (FXS oder DECT) der betreffenden Leitung geschickt. Sunrise Internet Box Bedienungsanleitung Seite 97...

  • Seite 98: Einstellungen Mailbox

    Wählen Sie hier die mögliche Länge der Sprachnachricht (in Sekunden, bis zu 90 Sekunden) Adresse für E-Mail- Geben Sie hier die E-Mail-Adresse ein, an die bei einer neuen Benachrichtigung Sprachnachricht eine Benachrichtigung geschickt werden soll. Seite 98 Sunrise Internet Box Bedienungsanleitung...

  • Seite 99: Einstellungen Mail-Server

    Wählen Sie hier, welche Begrüssungsart der Anrufer hören soll, Begrüßung’ wenn der Anrufbeantworter aktiviert ist. So erstellen Sie über die Benutzerschnittstelle der Sunrise Internet Box eine benutzerdefinierte Begrüssung: Klicken Sie im Modus «Nur Begrüßung» auf «Benutzerdefiniert», um eine Audiodatei hochzuladen (zulässiges Format: Wav, Mono, 8 Bit Beispiel, Frequenz 8000).
  • Seite 100 Wählen Sie aus, ob das SSL-Protokoll aktiviert/deaktiviert werden soll. Länge der Aufnahme Wählen Sie hier die mögliche Länge der Sprachnachricht (in Sekunden, bis zu 90 Sekunden) Note Der Benutzer muss im Menü «Einstellungen Mailbox» seine E-Mail-Adresse eingeben. Seite 100 Sunrise Internet Box Bedienungsanleitung...

  • Seite 101: Telefonbuch

    3.9.2 Telefonbuch 3.9.2.1 Kontakte Zweck: Sie können in Ihrer Sunrise Internet Box ein Telefonbuch erstellen und es mit allen verbundenen Telefonen teilen. Sie können Ihre Kontakte erstellen oder sie von externen Quellen (Datei oder Webserver) importieren. • Um das Telefonbuch zu öffnen, klicken Sie im Willkommensbildschirm auf Telefonbuch.

  • Seite 102: Anrufliste

    Dieses Feld zeigt je nach der Information, die das Netzwerk zur Nummer Verfügung stellt, die Nummer oder den Namen des Anrufers an. Datum Datum des Ereignisses. Stunde Stunde des Ereignisses. Dauer Dauer des Anrufs. Anruf Klicken Sie auf , um die Nummer anzurufen. Seite 102 Sunrise Internet Box Bedienungsanleitung...

  • Seite 103: My Cloud

    Die Anmeldemaske von Dropbox erscheint. Geben Sie Ihr Login (E-Mail-Adresse) und Kennwort ein und klicken Sie dann auf die Schaltfläche Anmelden. • Die folgende Meldung erscheint, und Sie müssen den Zugang zu den Dateien und Ordnern in Ihrer Service-Cloud freigeben, indem Sie auf die Schaltfläche Zulassen klicken. Sunrise Internet Box Bedienungsanleitung Seite 103...
  • Seite 104 • Als nächsten Schritt müssen Sie in Ihrem Browser die Verbindung zu Ihrer Sunrise Internet Box zulassen, indem Sie eine Ausnahme für diese URL erstellen. • Ihre Sunrise Internet Box ist nun mit Ihrem Cloud-Service verbunden. Sie können nun Dateien zwischen den lokalen Speichermedien und der Cloud hin und her verschieben.
  • Seite 105 Sunrise Internet Box Bedienungsanleitung Seite 105...

  • Seite 106: Internetzugang

    4 Internetzugang Ihre Sunrise Internet Box ist dazu ausgelegt, Ihnen einen möglichst einfachen Zugang zum Internet zu bieten. Die meisten Parameter der Sunrise Internet Box sind bereits voreingestellt: • Die Box ist als DHCP-Server konfiguriert. • Sie vermittelt DNS-Queries vom lokalen Netzwerk ans Internet.

  • Seite 107: Glasfasermodus

    Alle Besonderheiten betreffend den Glasfasermodus sind in diesem Kapitel zusammengefasst. Die Sunrise Internet Box ist ein Gateway mit einem Ethernet WAN zur Verbindung mit einem externen Glasfasernetz für High Speed Internet. Um die Sunrise Internet Box mit einem externen Glasfasernetz zu verbinden, verwenden Sie den SFP-Port.
  • Seite 108 Stellen Sie die Verbindung entsprechend der folgenden Abbildung her. Sunrise TV Box Seite 108 Sunrise Internet Box Bedienungsanleitung...

  • Seite 109: Verbindung Ihrer Sunrise Internet Box Über Den Sfp-Port (Optional)

    5.2 Verbindung Ihrer Sunrise Internet Box über den SFP-Port (optional) Führen Sie das SFP-Modul in den SFP-Port ein und stellen Sie die Verbindung entsprechend der folgenden Abbildung her. Sunrise TV Box Sunrise Internet Box Bedienungsanleitung Seite 109...

  • Seite 110: Anhang A - Problemlösung

    § A.2 • LEDs auf der Vorderseite § A.3 • Das «Diagnosetool» § A.4 • Bedeutung der einzelnen Leuchtanzeigen § A.5 • Neu-Initialisierung Ihrer Sunrise Internet Box § A.6 • Zurücksetzen auf Werkseinstellungen § A.7 Seite 110 Sunrise Internet Box Bedienungsanleitung...

  • Seite 111: Überprüfung Der Dhcp-Konfiguration Auf Ihrem Gerät

    In MAC OS X Klicken Sie auf die Spotlight-Suche oben links auf Ihrem Bildschirm. Geben Sie «Systemeinstellungen» ein und klicken Sie auf das entsprechende Resultat. Im neuen Fenster «Systemeinstellungen» klicken Sie auf das Symbol «Netzwerk»: Sunrise Internet Box Bedienungsanleitung Seite 111...
  • Seite 112 Klicken Sie links auf «Ethernet». b. Vergewissern Sie sich, dass auf der rechten Seite «DHCP» gewählt ist, damit die IP-Adresse automatisch von Ihrer Sunrise Internet Box bezogen wird. c. Die Ihnen zugeordnete IP-Adresse wird angezeigt. Wenn Ihr MAC-Computer über WLAN verbunden ist a.

  • Seite 113: Überprüfung Der Zuordnung Einer Ip-Adresse

    Geben Sie «Systemeinstellungen» ein und klicken Sie auf das entsprechende Resultat. Im neuen Fenster «Systemeinstellungen» klicken Sie auf das Symbol «Netzwerk»: Stellen Sie sicher, dass die IP-Adresse einen anderen Wert als 0.0.0.0 aufweist (zum Beispiel 192.168.1.10). Sunrise Internet Box Bedienungsanleitung Seite 113...
  • Seite 114 Alle zuvor beschriebenen Problemlösungen gelten für Mac OS® X El Capitan. In andern Mac OS® X Betriebssystemversionen können die Abläufe geringfügig abweichen. Diverse Informationsquellen können Ihnen beim Erkennen und Lösen möglicher Probleme behilflich sein: • die LEDs auf der Vorderseite der Sunrise Internet Box, • die grafische Benutzerschnittstelle (http://192.168.1.1) Seite 114...

  • Seite 115: Leds Auf Der Vorderseite

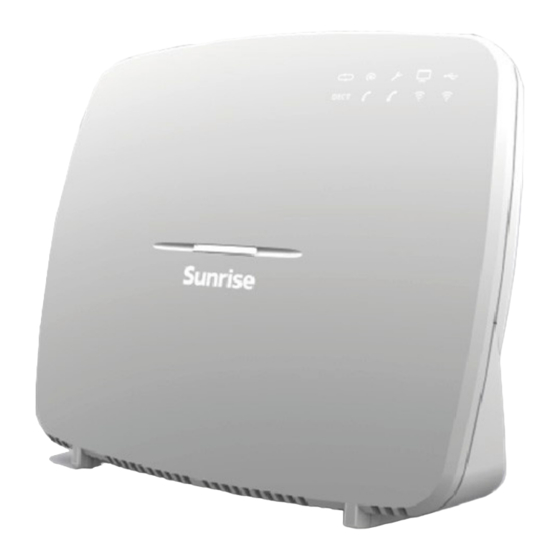

    A.3 LEDs auf der Vorderseite Hinweis Wenn die Sunrise Internet Box eingeschaltet wird, leuchtet die LED auf der Vorderseite weiss. LED- Status Bedeutung Symbol Durchgehend DSL-Verbindung steht / Glasfaser (SFP oder WAN)-Modus an Blinkt • DSL-Signal gefunden / Synchronisierung im Gang •...
  • Seite 116 Schwierigkeiten haben, die Verbindung zum Internet herzustellen, so empfehlen wir, dass Sie Ihre Sunrise Internet Box neu starten (siehe § A.6) und eventuell auf die Werkseinstellungen zurücksetzen (siehe § A.7). Anschliessend müssen Sie Ihre Sunrise Internet Box wie bei der ersten Einrichtung neu konfigurieren.

  • Seite 117: Bedeutung Der Einzelnen Leuchtanzeigen

    Überprüfen Sie die Verbindung Ihrer xDSL-Filter. Jede benutzte Telefonbuchse Ihrer Hausinstallation muss mit einem xDSL-Filter ausgerüstet sein. Stellen Sie sicher, dass das RJ11-Kabel, welches mit Ihrer Sunrise Internet Box geliefert wurde, in einem Ihrer Telefonanschlüsse eingesteckt ist. Es wird empfohlen, kein Telefon-Verlängerungskabel zu verwenden.

  • Seite 118: Neustart Ihrer Sunrise Internet Box

    Für den Neustart Ihrer Sunrise Internet Box können Sie eine der beiden folgenden Methoden verwenden: • Drücken Sie die Einschalttaste auf der linken Seite der Sunrise Internet Box. Drücken Sie die Taste erneut, um die Box wieder einzuschalten. •...

  • Seite 119: Zurücksetzen Auf Werkseinstellungen

    Box neu installieren oder die von Sunrise (Ihrem ISP) bereitgestellten xDSL- Verbindungsdaten neu eingeben (siehe Internetverbindung – Abschnitt 3.5). • Drücken und halten Sie während ca. 10 Sekunden den Reset-Knopf auf der linken Seite der Sunrise Internet Box. • Wählen Sie in der grafischen Benutzerschnittstelle (http://192.168.1.1) Meine Sunrise Internet Box >...

  • Seite 120: Anhang B - Sicherheitshinweise

    Anhang B – Sicherheitshinweise Seite 120 Sunrise Internet Box Bedienungsanleitung...

  • Seite 121: Sicherheitsstufen Betreffend Das Gehäuse

    B.1 Sicherheitshinweise Die Sunrise Internet Box entspricht dem Standard EN 60950, Ausgabe Dezember 2001. Die Sicherheitsstufen im Sinn dieses Standards sind die folgenden: B.1.1 Sicherheitsstufen betreffend das Gehäuse Buchsen Funktion Sicherheitsstufe Netzteil Buchse für primäre Stromversorgung Buchse für Gleichstromversorgung SELV...

  • Seite 122: Eg-Konformitätserklärung

    Sicherheit und Gesundheit der Benutzer zu schützen, entspricht. Das Produkt unter dem Namen Sunrise Internet Box ist in der Europäischen Union ohne Einschränkungen für den Betrieb im Gebäudeinnern zugelassen, mit Ausnahme von Frankreich, wo es bis auf Weiteres nicht im gesamten Band betrieben werden darf.

  • Seite 123: Anhang C - Umweltschutz

    Anhang C – Umweltschutz Sunrise Internet Box Bedienungsanleitung Seite 123...
  • Seite 124 •an Verkaufsstellen, die ähnliche Geräte verkaufen, •an örtlich verfügbaren Sammelstellen (Recyclinghof, getrennte Abfallverwertung etc.) Auf diese Weise können Sie sich an der Wiederverwertung von Abfall aus elektrischen und elektronischen Geräten beteiligen, welcher die Umwelt und die Gesundheit beeinträchtigen kann. Seite 124 Sunrise Internet Box Bedienungsanleitung...

  • Seite 125: Anhang D - Technische Daten

    Anhang D – Technische Daten Sunrise Internet Box Bedienungsanleitung Seite 125...

  • Seite 126: Daten Der Einzelnen Schnittstellen

    Maximale Upload- • 1,3 Mbit/s Übertragungsrate Maximale Download- • 24,5 Mbit/s Übertragungsrate Latenz • einfach (fast oder interleaved) TX Power • 12,5 dB Eingangswiderstand • 100 Ohm Reichweite • Gemäss Standard G.992.1 Anschlusstechnik • RJ11 Seite 126 Sunrise Internet Box Bedienungsanleitung...

  • Seite 127: Anschlusstechnik

    Anschlusstechnik • RJ11 LAN-Ethernet-Schnittstelle Übertragungsrate • 10 Mbit/s, 100 Mbit/s oder 1Gbit/s, selbstkonfigurierend • Halb-/Vollduplex Standard • IEEE 802.3 Anschlusstechnik • RJ45 • Selbstkorrigierender Port vom Typ MDI oder MDI-X • Crossover- oder Normalkabel Sunrise Internet Box Bedienungsanleitung Seite 127...
  • Seite 128 12 V Anschlusstechnik • Eurostecker Typ C Stromnetz Anschlusstechnik • Kabel 2 m, Klinkenstecker Durchmesser 3,5 mm Gleichstromversorgung der Sunrise Internet Box Eingangsspannung • 11 V–13 V Anschlusstechnik • Fest installierte Miniatur-Klinkenbuchse, Durchmesser 3,5 Seite 128 Sunrise Internet Box Bedienungsanleitung...

  • Seite 129: Umwelteigenschaften

    EN 55022 (Januar 1999) Klasse B Oberschwingungsströme • EN 61000-3-2 Spannungsschwankungen • EN 61000-3-3 und Flicker Störfestigkeit • EN 55024 Funkteil für ISM-Band bei 2,4 GHz Übertragung 802.11n • ETR 300 328-2 Ausgabe Juli 2000 Sunrise Internet Box Bedienungsanleitung Seite 129...

  • Seite 130: Applikationen Und Protokolle

    ETH over ATM • RFC 1483/2684 Konfiguration HTTP • LAN- oder WAN-Port (mit spezifischer Option) Management • Von ETH und WAN (mit spezifischer Option) Download der Version • Client über HTTP-Modus TR-069 • Via einen ACS-Server Seite 130 Sunrise Internet Box Bedienungsanleitung...

  • Seite 131: Anhang E - Glossar

    Integrated Access Device ICMP Internet Control Message Protocol IEEE Institute of Electrical and Electronics Engineers IEEE 802.11b/g Spezifikationen, die das MAC-Protokoll verwenden, welches für das drahtlose lokale Netzwerk (WLAN) im 2,4 GHz-Band vorgesehen ist. Sunrise Internet Box Bedienungsanleitung Seite 131...
  • Seite 132 Public Switched Telephone Network (öffentliches Telefonievermittlungsnetz) Point to Point Protocol PPPoE PPP over Ethernet Permanent Virtual Circuit Quality of Service RADIUS Remote Authentication Dial-In User Service Request For Comments RNIS Réseau Numérique Intégration de Services (ISDN auf Französisch) Seite 132 Sunrise Internet Box Bedienungsanleitung...
  • Seite 133 VC MultipleXing (Kapselung ohne Header) Virtual Path Virtual Path Identifier Virtual Private Network Wide Area Network Netzwerk von Informationsservern Wired Equivalent Privacy Weighted Fair Queuing Wi-Fi Wireless Fidelity (drahtloses Netzwerk) WLAN Wireless Local Area Network Wireless Protected Access Sunrise Internet Box Bedienungsanleitung Seite 133...

  • Seite 134: Anhang F - Anschlusstechnik

    Anhang F – Anschlusstechnik Seite 134 Sunrise Internet Box Bedienungsanleitung...

  • Seite 135: Bedeutung

    F.1 Pinbelegungen des LINE-Steckers Das Gerät ist mittels einer fest installierten RJ11-Buchse (6 Pins) mit xDSL verbunden. Kontaktnr. Signal Bedeutung LINE-A Line A Signal LINE-B Line B Signal nicht belegt nicht belegt nicht belegt nicht belegt Sunrise Internet Box Bedienungsanleitung Seite 135...
  • Seite 136 F.2 Pinbelegungen des PWR-Steckers Das Netzteil wird mittels der fest im Gehäuse installierten Minibuchse mit dem Gerät verbunden. Kontaktnr. Signal Bedeutung innen +12 V Gleichstrom + aussen Erde Gleichstrom – Seite 136 Sunrise Internet Box Bedienungsanleitung...

  • Seite 137: Pinbelegungen Der Port1, Port2, Port3, Port4 Und Wan

    (+) Empfang vom Terminal nicht belegt nicht belegt RXD- (–) Empfang vom Terminal nicht belegt nicht belegt Hinweis Der Ethernet-Port ist selbsterkennend. Sie können gerade oder gekreuzte Kabel verwenden. Sende- und Empfangssignale werden automatisch erkannt. Sunrise Internet Box Bedienungsanleitung Seite 137...

Inhaltsverzeichnis
