Elektrischer Anschluß
• Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muß mit 16 A abgesichert sein.
• Am Betriebsschalter die Maschine einschalten, das Werkzeug läuft an.
• Beim Ausschalten wird das Werkzeug innerhalb 10sec. abgebremst.

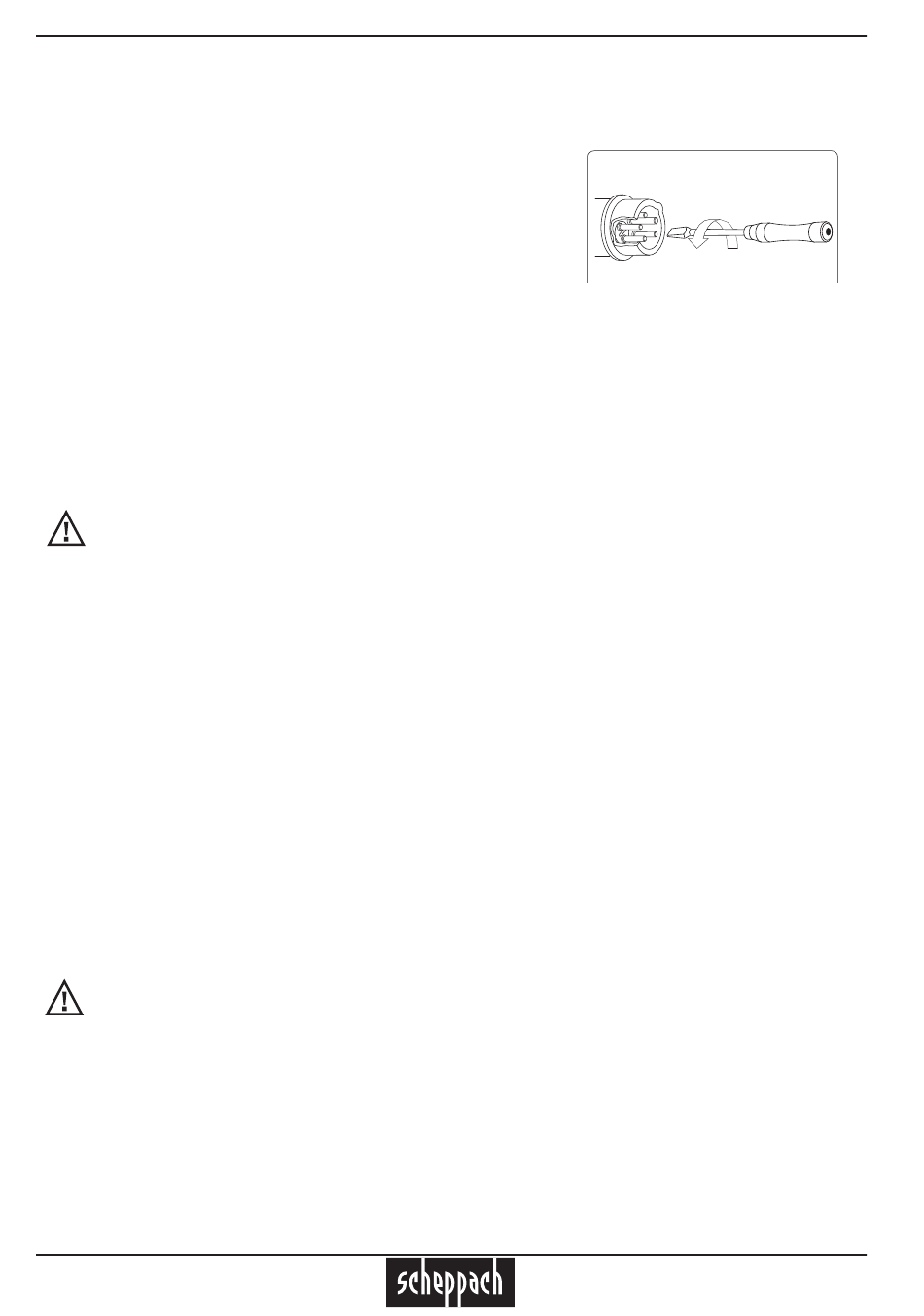

Drehrichtungsänderung
Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluß ent-
spricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige
Netzanschluß sowie die verwendete Verlängerungsleitung müssen diesen Vor-
schriften bzw. dem örtlichen EVU-Vorschriften entsprechen.
Motor-Bremseinrichtung
Die Bremse bremst den Antriebsmotor innerhalb 10 s ab. Die elektrische Bremsung wird nach max.14 s unterbrochen.
Dauert der Bremsvorgang länger als 10 s. darf die Maschine nicht mehr betrieben werden, da Bremse defekt. Maschine
muß unbedingt von der Spannungsversorgung getrennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft
beauftragt werden.
Betriebsart / Einschaltdauer
Der Elektromotor ist für Betriebsart S 6 - 40 % dimensioniert.
S6 = Durchlaufbetrieb mit Aussetzbelastung
40% = Bezogen auf 10 min. 4min. Belastung; 6min. Leerlaufbetrieb
Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Wicklungsthermostat in der Motorenwicklung eingelassen
ist. Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt sich der Motor wiedereinschalten.
Schadhafte Elektro-Anschlußleitungen
An elektrischen Anschlußleitungen entstehen oft Isolationsschäden.
Mögliche Ursachen:
• Druckstellen, wenn Anschlußleitungen durch Fenster- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlußleitung.
• Schnittstellen durch Überfahren der Anschlußleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation. Solche schadhaften Elektro-Anschlußleitungen dürfen nicht
verwendet werden und sind auf Grund der Isolationsschäden l e b e n s g e f ä h r l i c h!.
Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, daß beim Überprüfen die Anschluß-
leitung nicht am Stromnetz hängt. Elektrische Anschlußleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen
und den örtlichen EVE-Vorschriften entsprechen. Verwenden Sie nur Anschlußleitungen mit Kennzeichnung H 07 RN. Ein
Aufdruck der Typenbezeichnung auf dem Anschlußkabel ist Vorschrift.
• Der Netzanschluß wird mit 16 A träge abgesichert.
Drehstrommotor
•
Netzspannung muß 380÷420 V / 50 Hz betragen.
• Netzanschluß und Verlängerungsleitungen müssen 5adrig sein =3 P + N + SL.
• Verlängerungsleitungen müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen.
• Der Netzanschluß wird maximal mit 16 A abgesichert.
• Bei Netzanschluß oder Standortwechsel muß die Drehrichtung überprüft werden, gegebenenfalls
muß die Polarität getauscht werden.
Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt
werden.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller; Motortype
• Stromart des Motors
• Daten des Maschinen- Typenschildes
• Daten der Elektrosteuerung
Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Elektrosteuerung einsenden.
Seite:6
